Волоконно-оптичний центрир

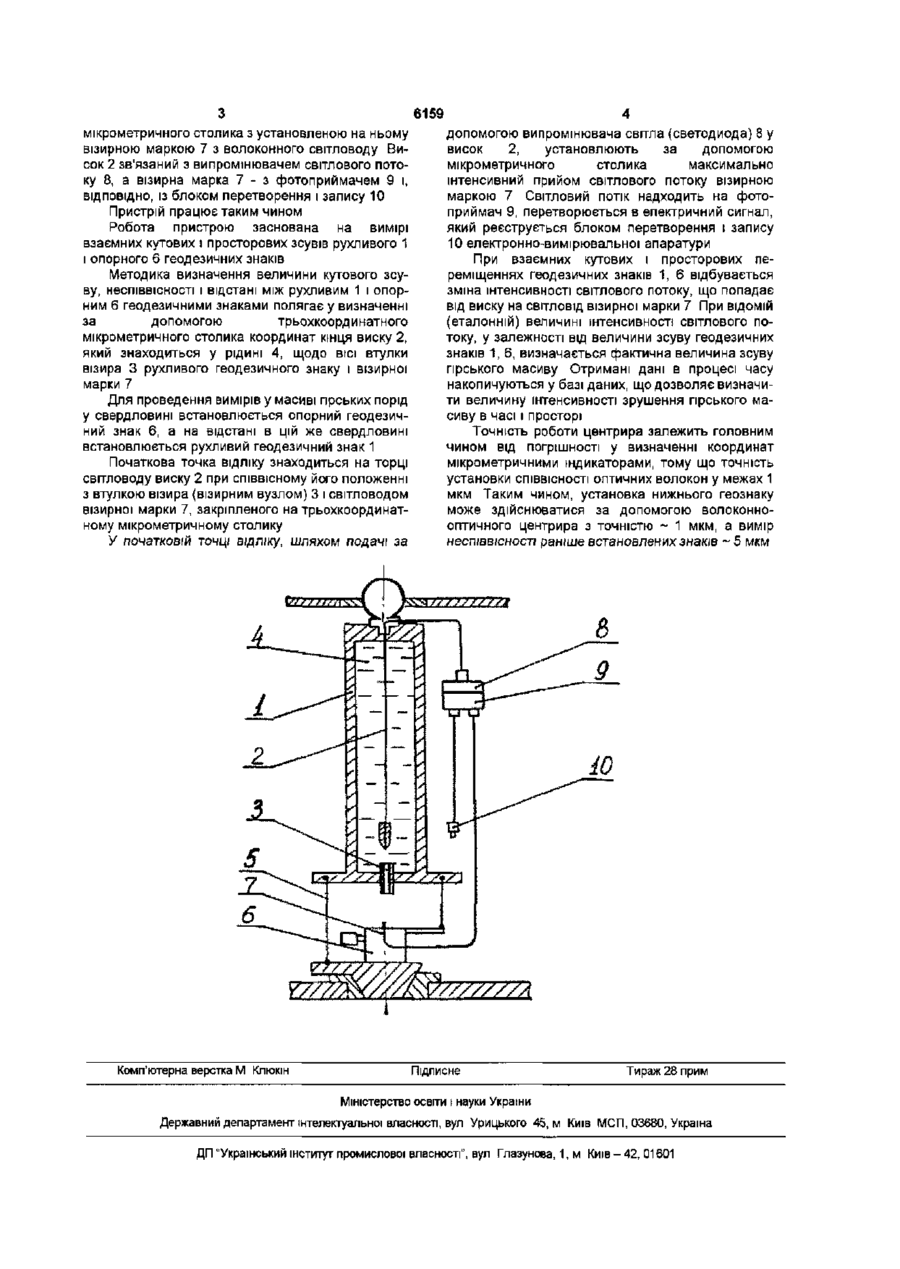

Волоконно-оптичний центрир, що складається з рухливого геодезичного знака у вигляді корпусу з розташованим у ньому виском, при цьому в нижній частині корпусу розташований візирний вузол який відрізняється тим, що корпус рухливого геодезичного знака заповнений рідиною, а висок ви конаний з волоконного світловоду, при цьому візирний вузол виконаний у вигляді втулки заповненої оптично прозорим матеріалом, встановленої в донній частині корпусу, причому СПІВВІСНО візирному вузлу на гнучкому зв'язку розташований опорний геодезичний знак у вигляді мікрометричного столика із установленою на ньому візирною маркою у вигляді світловоду, при цьому висок зв'язаний з випромінювачем світлового потоку, а візирна марка - з фотоприймачем і, ВІДПОВІДНО, із блоком перетворення і запису інформації Корисна модель відноситься до гірничої справи і може бути використана в маркшейдерії для реалізації оптичного методу спостереження за положенням виска Відомий центрир, що включає рухливий геодезичний знак у вигляді корпусу з розташованим у Ньому виском, при цьому в нижній частині корпусу розташований візирний вузол [Патент України №19006А, опубл 25 12 97 р ] Недоліком відомого пристрою є те, що його корпус жорстко зв'язаний з візирною маркою, тому з його допомогою можливо визначати тільки кутові зсуви геодезичного знака, які реєструються за допомогою виска Задачею корисної моделі є удосконалення центрира за рахунок виконання рухливого геодезичного знака з виском з оптичного волокна, зв'язаного з випромінювачем світлового потоку, а також візирного вузла з волоконного світловоду, зв'язаного з фотоприймачем, установленим на опорному геодезичному знаку, що дозволяє підвищити точність вимірів не тільки кутових зсувів рухливого геодезичного знаку, але і його переміщення в просторі Крім того, пристрій дозволяє зменшити громіздкість вимірювальної і рахункової апаратури, забезпечити високу швидкість одержання й обробки інформації, а також виконувати дистанційний контроль центрування рухливого геодезичного знаку у вигляді корпусу з розташованим у ньому виском, при цьому в нижній частиш корпусу розташований візирний вузол ВІДПОВІДНО ДО корисної моделі корпус рухливого геодезичного знаку заповнений рідиною, а висок виконаний з волоконно-оптичного матеріалу, при цьому візирний вузол виконаний у вигляді втулки, заповненої оптично прозорим матеріалом, встановленої в донній частині корпусу, причому СПІВВІСНО візирному вузлу на гнучкому зв'язку розташований опорний геодезичний знак у вигляді мікрометричного столика з установленою на ньому візирною маркою у вигляді світловоду, при цьому висок зв'язаний з випромінювачем світлового потоку, а візирна марка - з фотоприймачем і, ВІДПОВІДНО, із блоком перетворення і запису інформації Заявлений волоконно-оптичний центрир ілюструється принциповою схемою Волоконно-оптичний центрир включає рухливий геодезичний знак у вигляді корпусу 1 з розташованим у ньому виском 2, при цьому в нижній частині корпусу розташований візирний вузол З Корпус 1 рухливого геодезичного знака заповнений рідиною 4 Висок 2 виконаний з волоконного світловоду Візирний вузол 3 виконаний у вигляді втулки, заповненої оптично прозорим матеріалом, встановленої в донній частині корпусу 1 СПІВІСНО візирному вузлу 3 на гнучкому зв'язку 5 розміщений опорний геодезичний знак 6 у вигляді Поставлена задача вирішується за рахунок того, що волоконно-оптичний центрир складається з ю 6159 мікрометричного столика з установленою на ньому візирною маркою 7 з волоконного світловоду Висок 2 зв'язаний з випромінювачем світлового потоку 8, а візирна марка 7 - з фотоприймачем 9 і, ВІДПОВІДНО, із блоком перетворення і запису 10 Пристрій працює таким чином Робота пристрою заснована на вимірі взаємних кутових і просторових зсувів рухливого 1 і опорного 6 геодезичних знаків Методика визначення величини кутового зсуву, неспіввісності і відстані між рухливим 1 і опорним 6 геодезичними знаками полягає у визначенні за допомогою трьохкоординатного мікрометричного столика координат кінця виску 2, який знаходиться у рідині 4, щодо ВІСІ втулки візира 3 рухливого геодезичного знаку і візирної марки 7 Для проведення вимірів у масиві гірських порід у свердловині встановлюється опорний геодезичний знак 6, а на відстані в цій же свердловині встановлюється рухливий геодезичний знак 1 Початкова точка відліку знаходиться на торці світловоду виску 2 при співвісному його положенні з втулкою візира (візирним вузлом) 3 і світловодомвізирної марки 7, закріпленого на трьохкоординатному мікрометричному столику У початковій точці відліку, шляхом подачі за Комп'ютерна верстка М Кпкжін допомогою випромінювача світла {светодиода) 8 у висок 2, установлюють за допомогою мікрометричного столика максимально інтенсивний прийом світлового потоку візирною маркою 7 Світловий ПОТІК надходить на фотоприймач 9, перетворюється в електричний сигнал, який реєструється блоком перетворення і запису 10 електронно-вимірювальної апаратури При взаємних кутових і просторових переміщеннях геодезичних знаків 1, 6 відбувається зміна інтенсивності світлового потоку, що попадає від виску на СВІТЛОВІД візирної марки 7 При ВІДОМІЙ (еталонній) величині інтенсивності світлового потоку, у залежності від величини зсуву геодезичних знаків 1, 6, визначається фактична величина зсуву гірського масиву Отримані дані в процесі часу накопичуються у базі даних, що дозволяє визначити величину інтенсивності зрушення гірського масиву в часі і просторі Точність роботи центрира залежить головним чином від погрішності у визначенні координат мікрометричними індикаторами, тому що точність установки СПІВВІСНОСТІ оптичних волокон у межах 1 мкм Таким чином, установка нижнього геознаку може здійснюватися за допомогою волоконнооптичного центрира з точністю - 1 мкм, а вимір неспіввісності раніше встановлених знаків ~ 5 мкм Підписне Тираж 28 прим Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул Урицького 45, м Київ МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
