Обчислювальний перетворювач “робочий код – цифровий еквівалент”
Номер патенту: 61610
Опубліковано: 25.07.2011
Автори: Азаров Олексій Дмитрович, Дудник Олександр Вікторович, Кадук Олександр Володимирович, Росощук Анастасія Володимирівна
Формула / Реферат
Обчислювальний перетворювач "робочий код - цифровий еквівалент", який містить n-розрядний регістр, двійковий суматор, причому вхід n-розрядного регістра є входом перетворювача, а вихід двійкового суматора є виходом перетворювача, який відрізняється тим, що введено блок керування, блок оперативної пам'яті, цифровий комутатор, причому вхід цифрового комутатора з'єднано з виходами оперативної пам'яті та блока керування, вихід цифрового комутатора з'єднано з першим входом двійкового суматора, другий вхід двійкового суматора з'єднано з виходом n-розрядного регістра, вихід двійкового суматора з'єднано з входами n-розрядного регістра, а його вихід є виходом обчислювального перетворювача "робочий код - цифровий еквівалент".
Текст

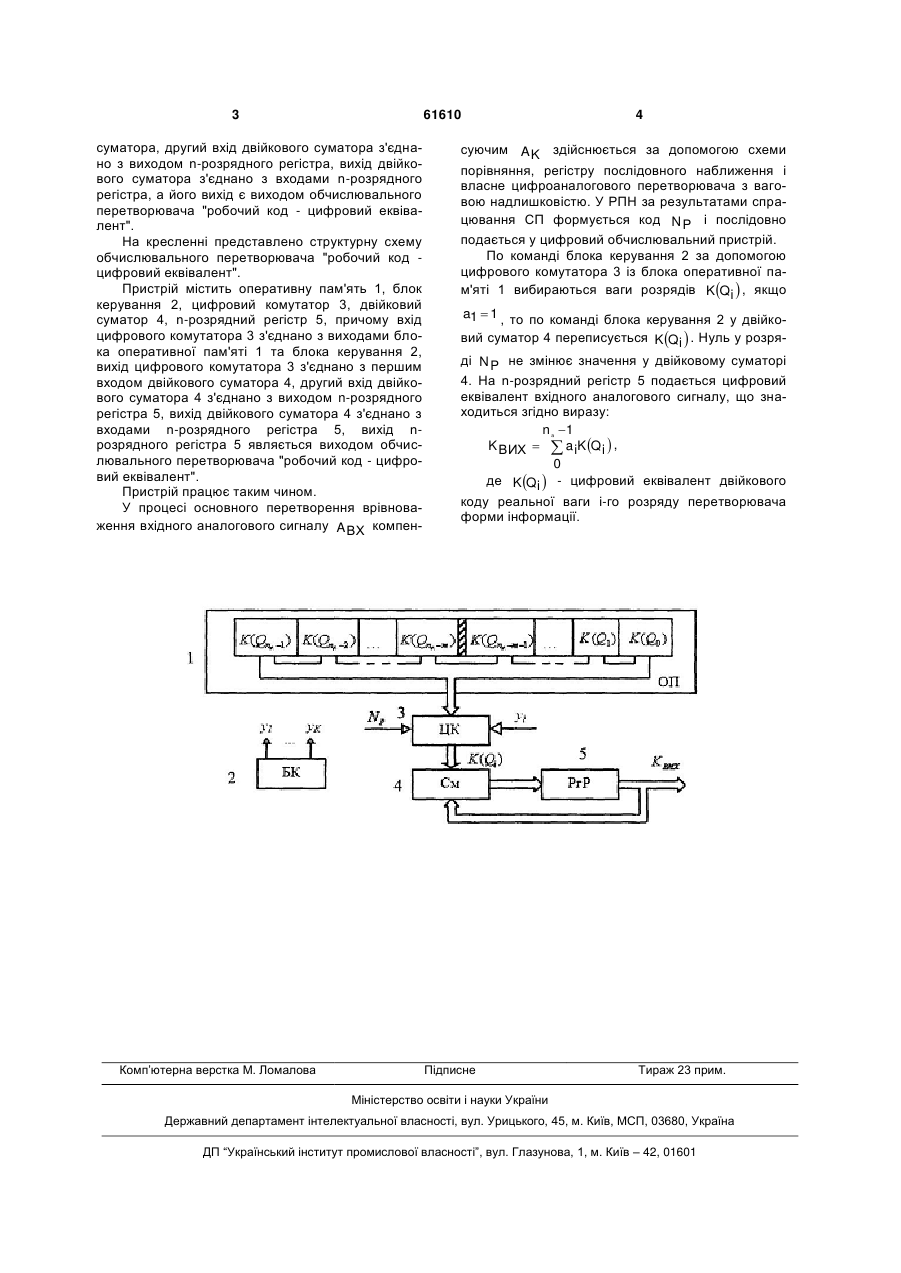

Обчислювальний перетворювач "робочий код - цифровий еквівалент", який містить n-розрядний регістр, двійковий суматор, причому вхід n 3 61610 суматора, другий вхід двійкового суматора з'єднано з виходом n-розрядного регістра, вихід двійкового суматора з'єднано з входами n-розрядного регістра, а його вихід є виходом обчислювального перетворювача "робочий код - цифровий еквівалент". На кресленні представлено структурну схему обчислювального перетворювача "робочий код цифровий еквівалент". Пристрій містить оперативну пам'ять 1, блок керування 2, цифровий комутатор 3, двійковий суматор 4, n-розрядний регістр 5, причому вхід цифрового комутатора 3 з'єднано з виходами блока оперативної пам'яті 1 та блока керування 2, вихід цифрового комутатора 3 з'єднано з першим входом двійкового суматора 4, другий вхід двійкового суматора 4 з'єднано з виходом n-розрядного регістра 5, вихід двійкового суматора 4 з'єднано з входами n-розрядного регістра 5, вихід nрозрядного регістра 5 являється виходом обчислювального перетворювача "робочий код - цифровий еквівалент". Пристрій працює таким чином. У процесі основного перетворення врівноваження вхідного аналогового сигналу A ВХ компен Комп’ютерна верстка М. Ломалова 4 суючим A K здійснюється за допомогою схеми порівняння, регістру послідовного наближення і власне цифроаналогового перетворювача з ваговою надлишковістю. У РПН за результатами спрацювання СП формується код N P і послідовно подається у цифровий обчислювальний пристрій. По команді блока керування 2 за допомогою цифрового комутатора 3 із блока оперативної пам'яті 1 вибираються ваги розрядів KQi , якщо a1 1 , то по команді блока керування 2 у двійковий суматор 4 переписується KQi . Нуль у розряді N P не змінює значення у двійковому суматорі 4. На n-розрядний регістр 5 подається цифровий еквівалент вхідного аналогового сигналу, що знаходиться згідно виразу: n a 1 K ВИХ a iK Q i , 0 де KQi - цифровий еквівалент двійкового коду реальної ваги i-го розряду перетворювача форми інформації. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCalculating converter “operation code- digital equivalent”
Автори англійськоюAzarov Oleksii Dmytrovych, Kaduk Oleksandr Volodymyrovych, Dudnyk Oleksandr Viktorovych, Rososchuk Anastasia Volodymyrivna
Назва патенту російськоюВычислительный преобразователь “рабочий код-цифровой эквивалент”
Автори російськоюАзаров Алексей Дмитриевич, Кадук Александр Владимирович, Дудник Александр Викторович, Росощук Анастасия Владимировна
