Мішалка
Номер патенту: 61640
Опубліковано: 25.07.2011
Автори: Остріков Володимир Володимирович, Мікульонок Ігор Олегович
Формула / Реферат
1. Мішалка, що містить закріплену на валу перфоровану оболонку обертання з верхнім днищем і нижньою відкритою основою, яка відрізняється тим, що зовні перфорованої оболонки з утворенням проміжку співвісно з нею розміщено додаткову оболонку обертання з відкритими основами, причому діаметр верхньої основи виконано більшим за діаметр нижньою основи.
2. Мішалка за п. 1, яка відрізняється тим, що додаткову оболонку виконано у вигляді циліндра з верхньою зовнішньою й нижньою внутрішньою відбортовками.
3. Мішалка за п. 1, яка відрізняється тим, що додаткову оболонку виконано у вигляді зрізаного конуса.
Текст

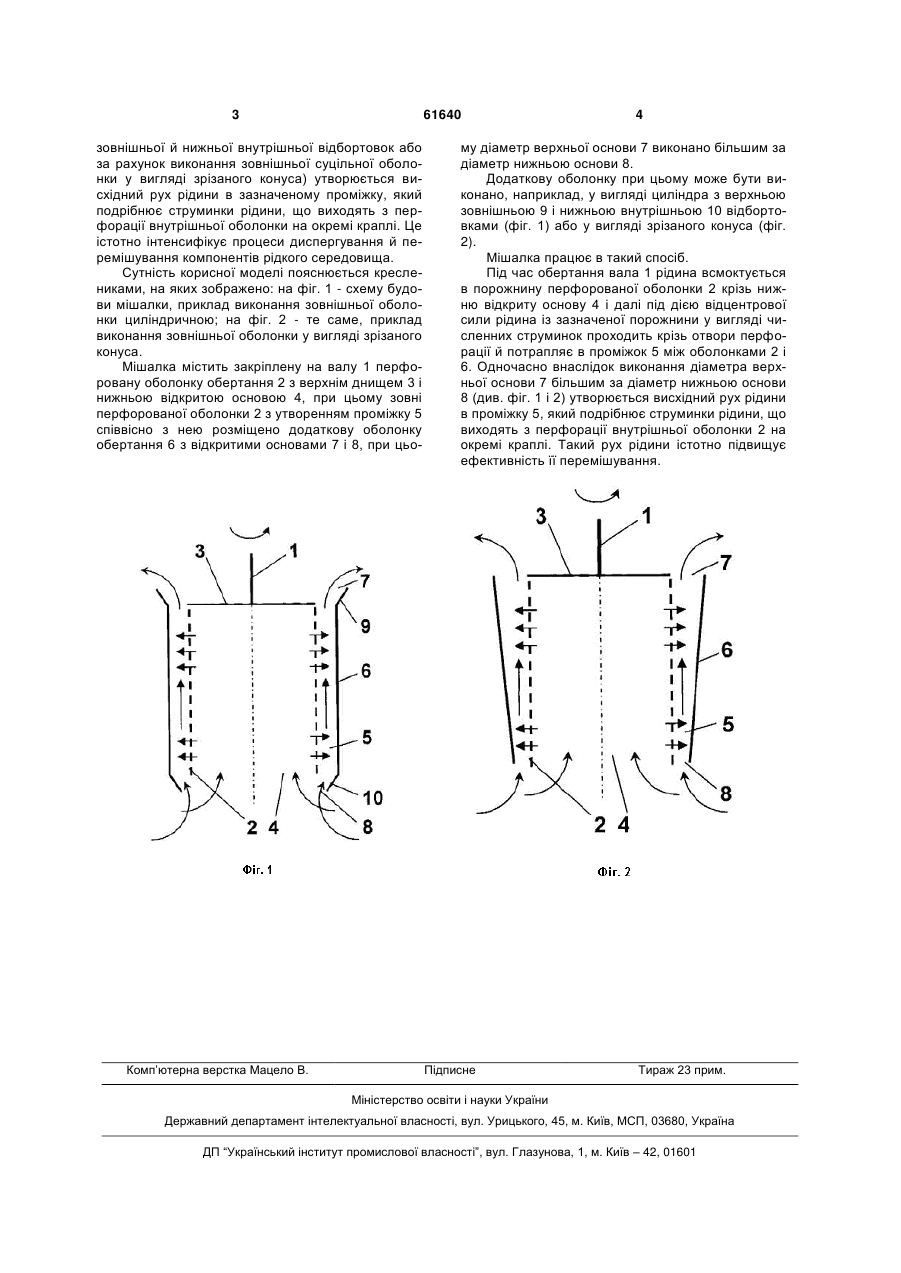

1. Мішалка, що містить закріплену на валу перфоровану оболонку обертання з верхнім днищем і нижньою відкритою основою, яка відрізняється тим, що зовні перфорованої оболонки з 3 61640 зовнішньої й нижньої внутрішньої відбортовок або за рахунок виконання зовнішньої суцільної оболонки у вигляді зрізаного конуса) утворюється висхідний рух рідини в зазначеному проміжку, який подрібнює струминки рідини, що виходять з перфорації внутрішньої оболонки на окремі краплі. Це істотно інтенсифікує процеси диспергування й перемішування компонентів рідкого середовища. Сутність корисної моделі пояснюється креслениками, на яких зображено: на фіг. 1 - схему будови мішалки, приклад виконання зовнішньої оболонки циліндричною; на фіг. 2 - те саме, приклад виконання зовнішньої оболонки у вигляді зрізаного конуса. Мішалка містить закріплену на валу 1 перфоровану оболонку обертання 2 з верхнім днищем 3 і нижньою відкритою основою 4, при цьому зовні перфорованої оболонки 2 з утворенням проміжку 5 співвісно з нею розміщено додаткову оболонку обертання 6 з відкритими основами 7 і 8, при цьо Комп’ютерна верстка Мацело В. 4 му діаметр верхньої основи 7 виконано більшим за діаметр нижньою основи 8. Додаткову оболонку при цьому може бути виконано, наприклад, у вигляді циліндра з верхньою зовнішньою 9 і нижньою внутрішньою 10 відбортовками (фіг. 1) або у вигляді зрізаного конуса (фіг. 2). Мішалка працює в такий спосіб. Під час обертання вала 1 рідина всмоктується в порожнину перфорованої оболонки 2 крізь нижню відкриту основу 4 і далі під дією відцентрової сили рідина із зазначеної порожнини у вигляді численних струминок проходить крізь отвори перфорації й потрапляє в проміжок 5 між оболонками 2 і 6. Одночасно внаслідок виконання діаметра верхньої основи 7 більшим за діаметр нижньою основи 8 (див. фіг. 1 і 2) утворюється висхідний рух рідини в проміжку 5, який подрібнює струминки рідини, що виходять з перфорації внутрішньої оболонки 2 на окремі краплі. Такий рух рідини істотно підвищує ефективність її перемішування. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAgitator
Автори англійськоюMikulionok Ihor Olehovych, Ostrikov Volodymyr Volodymyrovych
Назва патенту російськоюМешалка
Автори російськоюМикуленок Игорь Олегович, Остриков Владимир Владимирович
