Магнітомодуляційний датчик
Формула / Реферат
Магнітомодуляційний датчик, що містить кільце-модулятор та дві взаємно перпендикулярні пари феритових концентраторів, стрижні-концентратори мають наскрізні прорізи, на стінках яких намотано обмотки керування, з'єднані попарно послідовно, який відрізняється тим, що застосовано додаткове кільце-модулятор та додаткову пару феритових концентраторів, розташовану відносно основних пар феритових концентраторів у взаємно перпендикулярній площині, причому стрижні-концентратори додаткової пари феритових концентраторів мають наскрізні прорізи, на стінках яких намотано обмотки керування, з'єднані попарно послідовно, а один із додаткових стрижнів-концентраторів закріплений до немагнітної перемички, прикріпленої до основного кільця-модулятора.
Текст

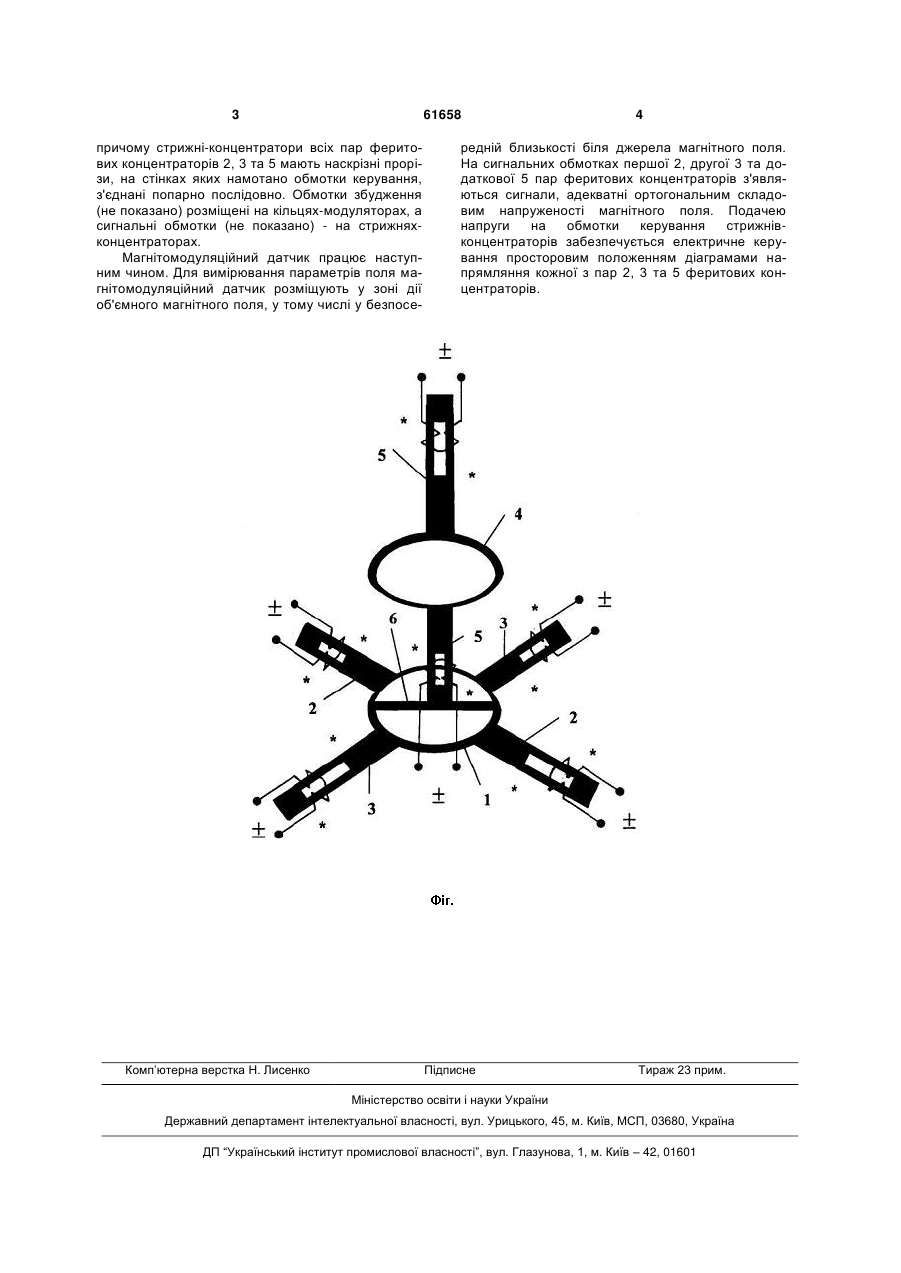

Магнітомодуляційний датчик, що містить кільце-модулятор та дві взаємно перпендикулярні пари феритових концентраторів, стрижніконцентратори мають наскрізні прорізи, на стінках яких намотано обмотки керування, з'єднані попар 3 61658 причому стрижні-концентратори всіх пар феритових концентраторів 2, 3 та 5 мають наскрізні прорізи, на стінках яких намотано обмотки керування, з'єднані попарно послідовно. Обмотки збудження (не показано) розміщені на кільцях-модуляторах, а сигнальні обмотки (не показано) - на стрижняхконцентраторах. Магнітомодуляційний датчик працює наступним чином. Для вимірювання параметрів поля магнітомодуляційний датчик розміщують у зоні дії об'ємного магнітного поля, у тому числі у безпосе Комп’ютерна верстка Н. Лиcенко 4 редній близькості біля джерела магнітного поля. На сигнальних обмотках першої 2, другої 3 та додаткової 5 пар феритових концентраторів з'являються сигнали, адекватні ортогональним складовим напруженості магнітного поля. Подачею напруги на обмотки керування стрижнівконцентраторів забезпечується електричне керування просторовим положенням діаграмами напрямляння кожної з пар 2, 3 та 5 феритових концентраторів. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
