Механізм перервного обертання
Номер патенту: 61664
Опубліковано: 25.07.2011
Автори: Стрілець Володимир Миколайович, Стрілець Олег Романович, Федорук Віктор Анатолійович, Федорук Світлана Леонідівна
Формула / Реферат
Механізм перервного обертання, що містить корпус з ведучою ланкою, яка здійснює обертальний рух, та ведений диск з радіальними западинами, який відрізняється тим, що ведуча ланка встановлена з можливістю переміщення в криволінійному пазу корпуса, а на фігурній осі ведучої ланки розміщений важіль з поздовжнім пазом, на одному кінці якого розміщена вісь, яка контактує з веденим диском, а другий кінець за допомогою пружини розтягування зв'язаний з фігурною віссю, причому криволінійний паз в корпусі виконаний зі шкалою кутів повороту веденого диска.
Текст

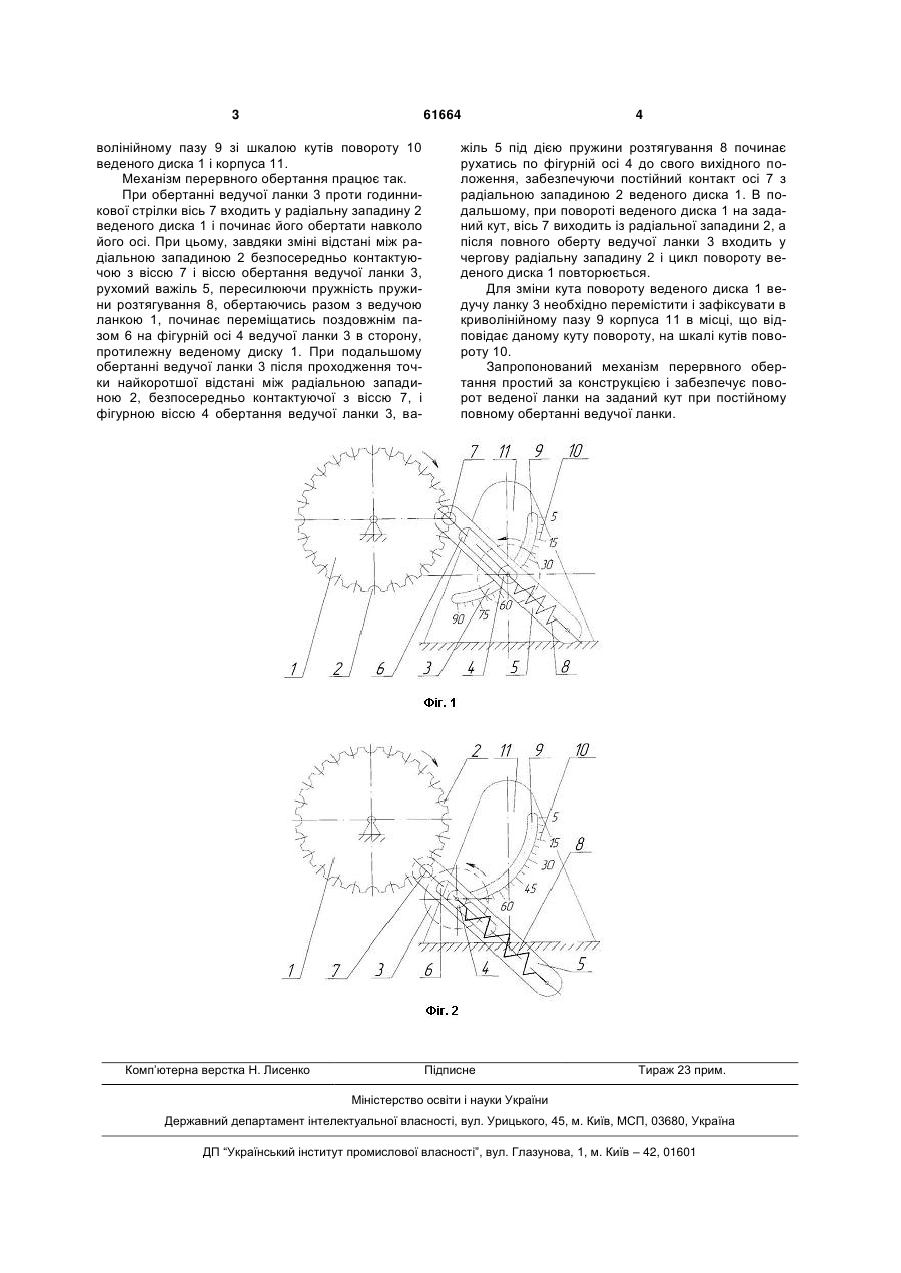

Механізм перервного обертання, що містить корпус з ведучою ланкою, яка здійснює оберталь 3 61664 волінійному пазу 9 зі шкалою кутів повороту 10 веденого диска 1 і корпуса 11. Механізм перервного обертання працює так. При обертанні ведучої ланки 3 проти годинникової стрілки вісь 7 входить у радіальну западину 2 веденого диска 1 і починає його обертати навколо його осі. При цьому, завдяки зміні відстані між радіальною западиною 2 безпосередньо контактуючою з віссю 7 і віссю обертання ведучої ланки 3, рухомий важіль 5, пересилюючи пружність пружини розтягування 8, обертаючись разом з ведучою ланкою 1, починає переміщатись поздовжнім пазом 6 на фігурній осі 4 ведучої ланки 3 в сторону, протилежну веденому диску 1. При подальшому обертанні ведучої ланки 3 після проходження точки найкоротшої відстані між радіальною западиною 2, безпосередньо контактуючої з віссю 7, і фігурною віссю 4 обертання ведучої ланки 3, ва Комп’ютерна верстка Н. Лиcенко 4 жіль 5 під дією пружини розтягування 8 починає рухатись по фігурній осі 4 до свого вихідного положення, забезпечуючи постійний контакт осі 7 з радіальною западиною 2 веденого диска 1. В подальшому, при повороті веденого диска 1 на заданий кут, вісь 7 виходить із радіальної западини 2, а після повного оберту ведучої ланки 3 входить у чергову радіальну западину 2 і цикл повороту веденого диска 1 повторюється. Для зміни кута повороту веденого диска 1 ведучу ланку 3 необхідно перемістити і зафіксувати в криволінійному пазу 9 корпуса 11 в місці, що відповідає даному куту повороту, на шкалі кутів повороту 10. Запропонований механізм перервного обертання простий за конструкцією і забезпечує поворот веденої ланки на заданий кут при постійному повному обертанні ведучої ланки. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMechanism of interrupted rotation
Автори англійськоюFedoruk Viktor Anatoliiovych, Fedoruk Svitlana Leonidovna, Strilets Oleh Romanovych, Strilets Volodymyr Mykolaiovych
Назва патенту російськоюМеханизм прерывистого вращения
Автори російськоюФедорук Виктор Анатольевич, Федорук Светлана Леонидовна, Стрилец Олег Романович, Стрилец Владимир Николаевич
МПК / Мітки
МПК: F16H 27/00
Мітки: обертання, механізм, перервного
