Повітряний конденсатор

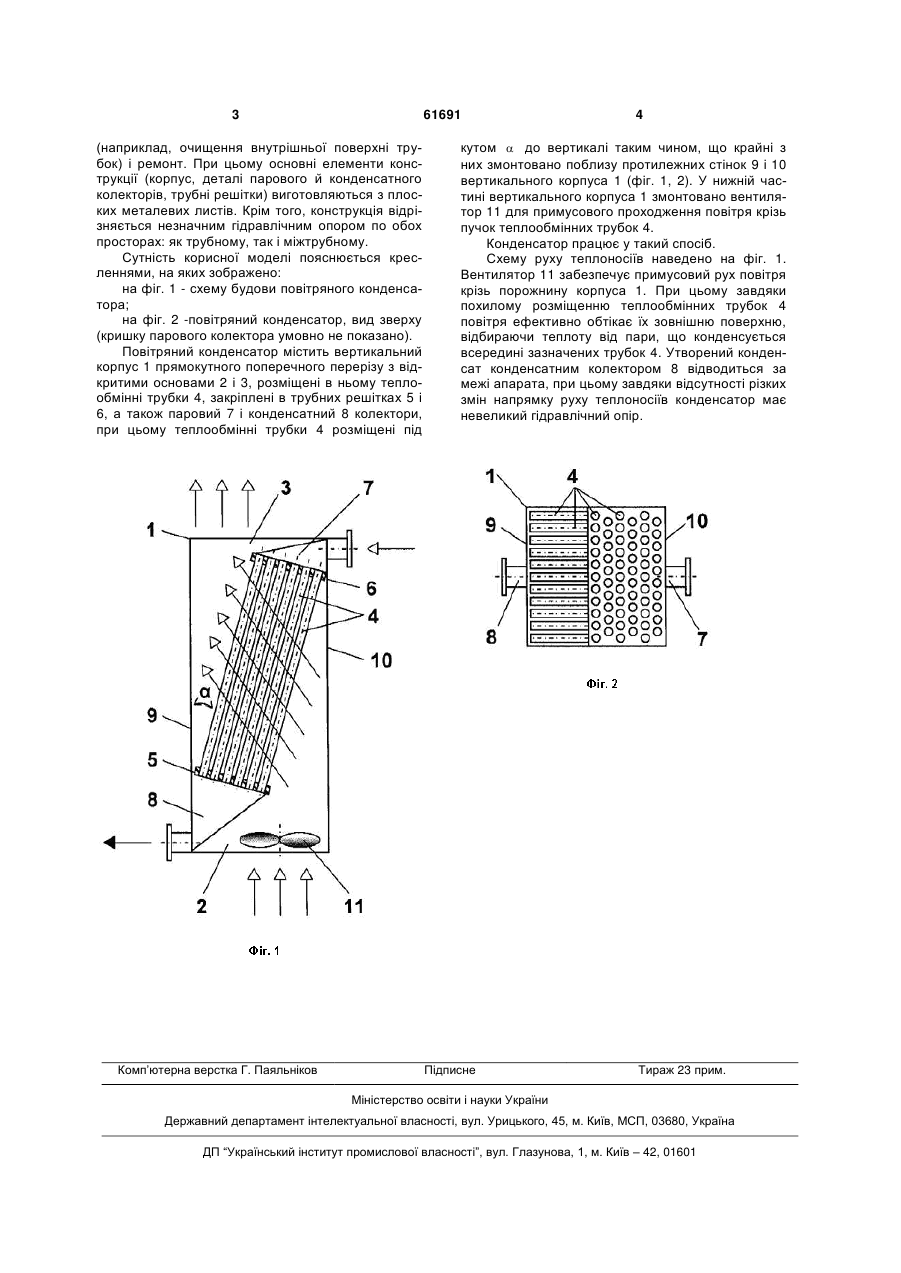

Повітряний конденсатор, що містить вертикальний корпус прямокутного поперечного перерізу з відкритими основами, розміщені в ньому теплообмінні трубки, закріплені в трубних решітках, а також паровий і конденсатний колектори, який відрізняється тим, що теплообмінні трубки розміщені під кутом до вертикалі таким чином, що крайні з них змонтовано поблизу протилежних стінок вертикального корпуса. (19) (21) u201100238 (22) 06.01.2011 (24) 25.07.2011 (46) 25.07.2011, Бюл.№ 14, 2011 р. (72) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, ПІТОНЯ ВІТАЛІЙ ВІКТОРОВИЧ, КУШПІЙ ОЛЕКСІЙ АНАТОЛІЙОВИЧ (73) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, ПІТОНЯ ВІТАЛІЙ ВІКТОРОВИЧ, КУШПІЙ ОЛЕКСІЙ АНАТОЛІЙОВИЧ 3 61691 (наприклад, очищення внутрішньої поверхні трубок) і ремонт. При цьому основні елементи конструкції (корпус, деталі парового й конденсатного колекторів, трубні решітки) виготовляються з плоских металевих листів. Крім того, конструкція відрізняється незначним гідравлічним опором по обох просторах: як трубному, так і міжтрубному. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 - схему будови повітряного конденсатора; на фіг. 2 -повітряний конденсатор, вид зверху (кришку парового колектора умовно не показано). Повітряний конденсатор містить вертикальний корпус 1 прямокутного поперечного перерізу з відкритими основами 2 і 3, розміщені в ньому теплообмінні трубки 4, закріплені в трубних решітках 5 і 6, а також паровий 7 і конденсатний 8 колектори, при цьому теплообмінні трубки 4 розміщені під Комп’ютерна верстка Г. Паяльніков 4 кутом  до вертикалі таким чином, що крайні з них змонтовано поблизу протилежних стінок 9 і 10 вертикального корпуса 1 (фіг. 1, 2). У нижній частині вертикального корпуса 1 змонтовано вентилятор 11 для примусового проходження повітря крізь пучок теплообмінних трубок 4. Конденсатор працює у такий спосіб. Схему руху теплоносіїв наведено на фіг. 1. Вентилятор 11 забезпечує примусовий рух повітря крізь порожнину корпуса 1. При цьому завдяки похилому розміщенню теплообмінних трубок 4 повітря ефективно обтікає їх зовнішню поверхню, відбираючи теплоту від пари, що конденсується всередині зазначених трубок 4. Утворений конденсат конденсатним колектором 8 відводиться за межі апарата, при цьому завдяки відсутності різких змін напрямку руху теплоносіїв конденсатор має невеликий гідравлічний опір. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
