Конденсатор парової турбіни

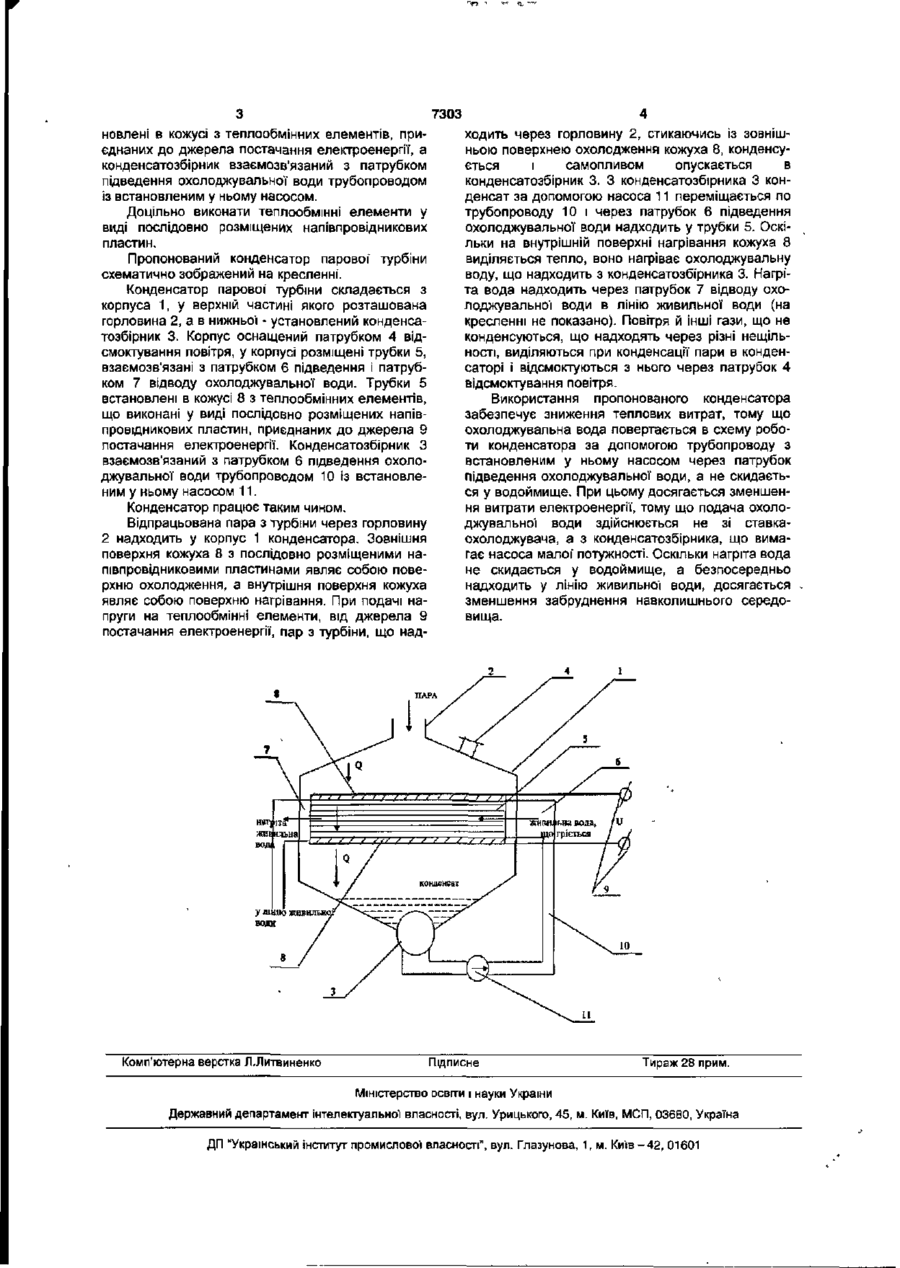

1. Конденсатор парової турбіни, що містить корпус з горловиною конденсатора і конденсатозбірником, оснащений патрубком відсмоктування повітря, розміщені в корпусі трубки, взаємозв'язані з патрубками підведення і відводу охолоджувальної води, який відрізняється тим, що трубки встановлені в кожусі з теплообмінних елементів, приєднаних до джерела постачання електроенергії, а конденсатозбірник взаємозв'язаний з патрубком підведення охолоджувальної води трубопроводом Із встановленим у ньому насосом. 2. Конденсатор парової турбіни за п.1, який відрізняється тим, що теплообмінні елементи виконані у вигляді послідовно розміщених напівпровідникових пластин. Корисна модель відноситься до галузі теплоенергетики і може бути використана на теплових електричних станціях. Відомий конденсатор водяної пари, виконаний у виді мережі паралельно розташованих друг до друга трубопроводів циркуляції холодоносія трикутного перетину з поверхнею конденсації на бічних ребрах, що знизу переходять у желобки відводу конденсату, а основи трубопроводів контактують з порожнинами розміщення теплоізоляції. [Патент України №22788А, кл F28B1/02, опубл. 30.06.1998р.]. Недоліками відомого конденсатора є великі теплові витрати, що виникають у результаті відводу тепла з охолоджувальною водою, що не повертається в схему роботи конденсатора. Найближчим аналогом пропонованої корисної моделі є конденсатор парової турбіни, що містить корпус з горловиною конденсатора і конденсатозбірником, оснащений патрубком відсмоктування повітря, передня і задня водяні камери, що примикають до корпуса, розміщені в корпусі в трубних дошках трубки, взаємозв'язані з встановленими в передній водяній камері патрубками підведення і відводу охолоджувальної води [И.Н. Кирсанов, Конденсационные установки, М-Л., издательство «Энергия», 1965, с.11-12]. Ознаки найближчого аналога, що збігаються з суттєвими ознаками корисної моделі, що заявляється: корпус з горловиною конденсатора і конденсатозбірником; патрубок відсмоктування повіт ря; розміщені в корпусі трубки; патрубки підведення і відводу охолоджувальної води; трубки взаємозв'язані з патрубками підведення і відводу охолоджувальної води. Недоліками найближчого аналога є теплові витрати, що виникають у результаті відводу тепла з охолоджувальною водою, що не повертається в схему роботи конденсатора. На роботу циркуляційних насосів вимагаються великі витрати електроенергії, оскільки в конструкції конденсатора передбачена подача через патрубок підведення тільки охолоджувальної води зі ставкаохолоджувача, що вимагає насосів високої потужності. Крім того, нагріта вода, що відводиться через патрубок відводу, потрапляючи у водоймище, згубно впливає на навколишнє середовище, тому що в конденсаторі нагріта вода скидається у водоймище. В основу пропонованої" корисної моделі поставлена задача удосконалення конденсатора парової турбіни, у якій за рахунок зміни циркуляції охолоджувальної води забезпечується зниження теплових витрат і витрат електроенергії, зменшується забруднення навколишнього середовища. Поставлена задача вирішується тим, що конденсатор парової турбіни, що містить корпус з горловиною конденсатора і конденсатозбірником, оснащений патрубком відсмоктування повітря, розміщені в корпусі трубки, взаємозв'язані з патрубками підведення і відводу охолоджувальної води, відповідно до корисної моделі трубки вста со о со m 7303 новлені в кожусі з теплообмінних елементів, приєднаних до джерела постачання електроенергії, а конденсатозбірник взаємозв'язаний з патрубком підведення охолоджувальної води трубопроводом Із встановленим у ньому насосом. Доцільно виконати теплообмінні елементи у виді послідовно розміщених напівпровідникових пластин. Пропонований конденсатор парової турбіни схематично зображений на кресленні. Конденсатор парової" турбіни складається з корпуса 1, у верхній частині якого розташована горловина 2, а в нижньої - установлений конденсатозбірник 3. Корпус оснащений патрубком 4 відсмоктування повітря, у корпусі розміщені трубки 5, взаємозв'язані з патрубком 6 підведення і патрубком 7 відводу охолоджувальної води. Трубки 5 встановлені в кожусі 8 з теплообмінних елементів, що виконані у виді послідовно розміщених напівпровідникових пластин, приєднаних до джерела 9 постачання електроенергії. Конденсатозбірник З взаємозв'язаний з патрубком 6 підведення охолоджувальної води трубопроводом 10 із встановленим у ньому насосом 11. Конденсатор працює таким чином. Відпрацьована пара з турбіни через горловину 2 надходить у корпус 1 конденсатора. Зовнішня поверхня кожуха 8 з послідовно розміщеними напівпровідниковими пластинами являє собою поверхню охолодження, а внутрішня поверхня кожуха являє собою поверхню нагрівання. При подачі напруги на теплообмінні елементи, від джерела 9 постачання електроенергії, пар з турбіни, що над Комп'ютерна верстка Л.Литвиненко ходить через горловину 2, стикаючись Із зовнішньою поверхнею охолодження кожуха 8, конденсується і самопливом опускається в конденсатозбірник 3. З конденсатозбірника 3 конденсат за допомогою насоса 11 переміщається по трубопроводу 10 і через патрубок 6 підведення охолоджувальної води надходить у трубки 5. Оскільки на внутрішній поверхні нагрівання кожуха 8 виділяється тепло, воно нагріває охолоджувальну воду, що надходить з конденсатозбірника 3. Нагріта вода надходить через патрубок 7 відводу охолоджувальної води в лінію живильної води (на кресленні не показано). Повітря й інші гази, що не конденсуються, що надходять через різні нещільності, виділяються при конденсації пари в конденсаторі і відсмоктуються з нього через патрубок 4 відсмоктування повітря. Використання пропонованого конденсатора забезпечує зниження теплових витрат, тому що охолоджувальна вода повертається в схему роботи конденсатора за допомогою трубопроводу з встановленим у ньому насосом через патрубок підведення охолоджувальної води, а не скидається у водоймище. При цьому досягається зменшення витрати електроенергії, тому що подача охолоджувальної води здійснюється не зі ставкаохолоджувача, а з конденсатозбірника, що вимагає насоса малої' потужності. Оскільки нагріта вода не скидається у водоймище, а безпосередньо надходить у лінію живильної води, досягається зменшення забруднення навколишнього середовища. Підписне Тираж 28 прим. Міністерство эсвгти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
