Рафінуючо-модифікуюча суміш

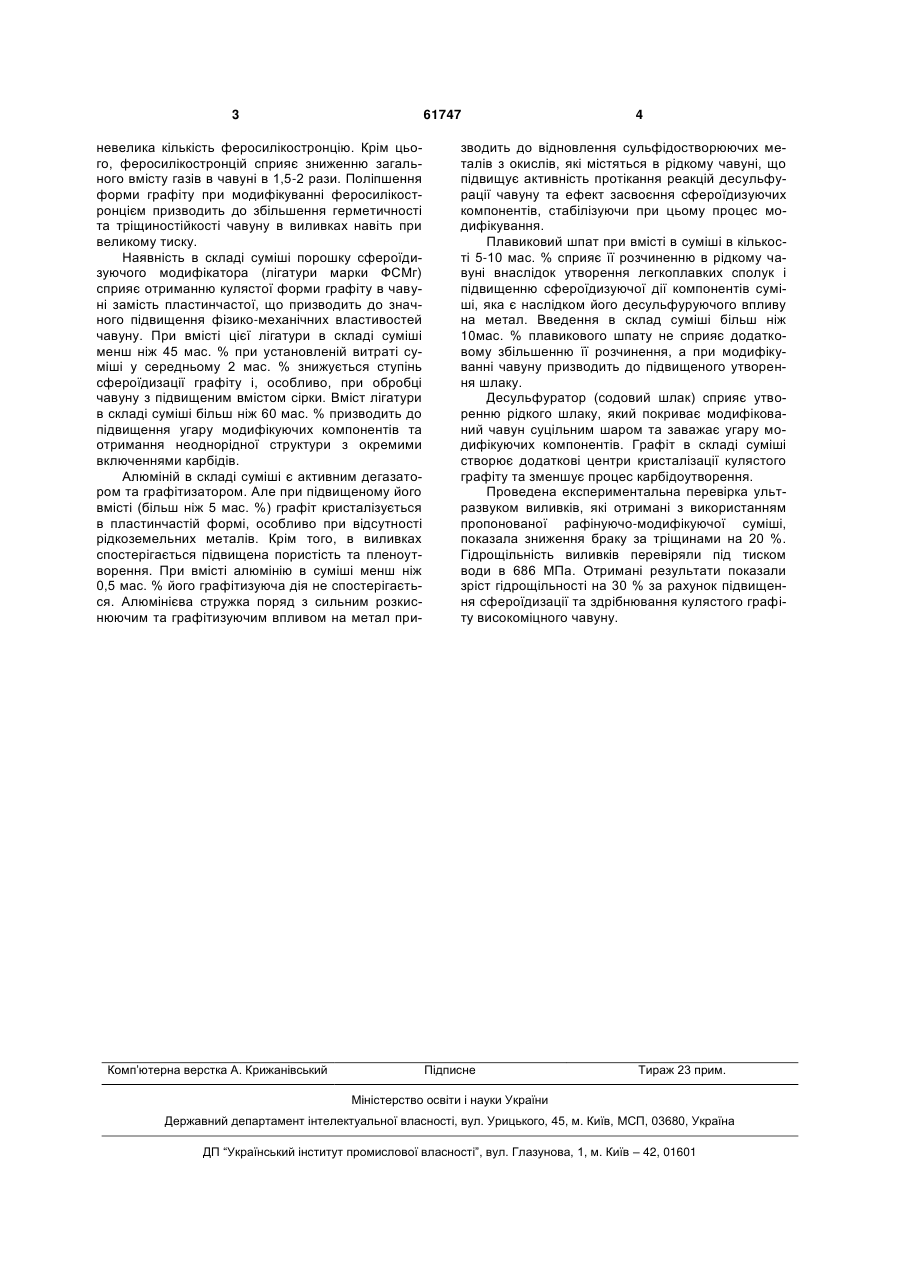

Рафінуючо-модифікуюча суміш, яка містить десульфуратор, графіт, порошок сфероїдизуючого 3 61747 невелика кількість феросилікостронцію. Крім цього, феросилікостронцій сприяє зниженню загального вмісту газів в чавуні в 1,5-2 рази. Поліпшення форми графіту при модифікуванні феросилікостронцієм призводить до збільшення герметичності та тріщиностійкості чавуну в виливках навіть при великому тиску. Наявність в складі суміші порошку сфероїдизуючого модифікатора (лігатури марки ФСМг) сприяє отриманню кулястої форми графіту в чавуні замість пластинчастої, що призводить до значного підвищення фізико-механічних властивостей чавуну. При вмісті цієї лігатури в складі суміші менш ніж 45 мас. % при установленій витраті суміші у середньому 2 мас. % знижується ступінь сфероїдизації графіту і, особливо, при обробці чавуну з підвищеним вмістом сірки. Вміст лігатури в складі суміші більш ніж 60 мас. % призводить до підвищення угару модифікуючих компонентів та отримання неоднорідної структури з окремими включеннями карбідів. Алюміній в складі суміші є активним дегазатором та графітизатором. Але при підвищеному його вмісті (більш ніж 5 мас. %) графіт кристалізується в пластинчастій формі, особливо при відсутності рідкоземельних металів. Крім того, в виливках спостерігається підвищена пористість та пленоутворення. При вмісті алюмінію в суміші менш ніж 0,5 мас. % його графітизуюча дія не спостерігається. Алюмінієва стружка поряд з сильним розкиснюючим та графітизуючим впливом на метал при Комп’ютерна верстка А. Крижанівський 4 зводить до відновлення сульфідостворюючих металів з окислів, які містяться в рідкому чавуні, що підвищує активність протікання реакцій десульфурації чавуну та ефект засвоєння сфероїдизуючих компонентів, стабілізуючи при цьому процес модифікування. Плавиковий шпат при вмісті в суміші в кількості 5-10 мас. % сприяє її розчиненню в рідкому чавуні внаслідок утворення легкоплавких сполук і підвищенню сфероїдизуючої дії компонентів суміші, яка є наслідком його десульфуруючого впливу на метал. Введення в склад суміші більш ніж 10мас. % плавикового шпату не сприяє додатковому збільшенню її розчинення, а при модифікуванні чавуну призводить до підвищеного утворення шлаку. Десульфуратор (содовий шлак) сприяє утворенню рідкого шлаку, який покриває модифікований чавун суцільним шаром та заважає угару модифікуючих компонентів. Графіт в складі суміші створює додаткові центри кристалізації кулястого графіту та зменшує процес карбідоутворення. Проведена експериментальна перевірка ультразвуком виливків, які отримані з використанням пропонованої рафінуючо-модифікуючої суміші, показала зниження браку за тріщинами на 20 %. Гідрощільність виливків перевіряли під тиском води в 686 МПа. Отримані результати показали зріст гідрощільності на 30 % за рахунок підвищення сфероїдизації та здрібнювання кулястого графіту високоміцного чавуну. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
