Різець для гасіння коливань
Номер патенту: 61746
Опубліковано: 25.07.2011
Автори: Ковалевська Олена Сергіївна, Федюк Тетяна Олександрівна, Колот Лідія Петрівна
Формула / Реферат
Різець для гасіння коливань, що містить державку, яка складається з трьох прошарків: один пружний, другий демпфувальний, третій підкріплюючий, ріжучої частини, який відрізняється тим, що на поверхнях стикання пружного і підкріплюючого прошарків з демпфувальним виконані канавки глибиною h=
H і шириною l = 5…10 мм, де h - глибина канавки; Н - товщина демпфувального прошарку; l - ширина канавки.
Текст

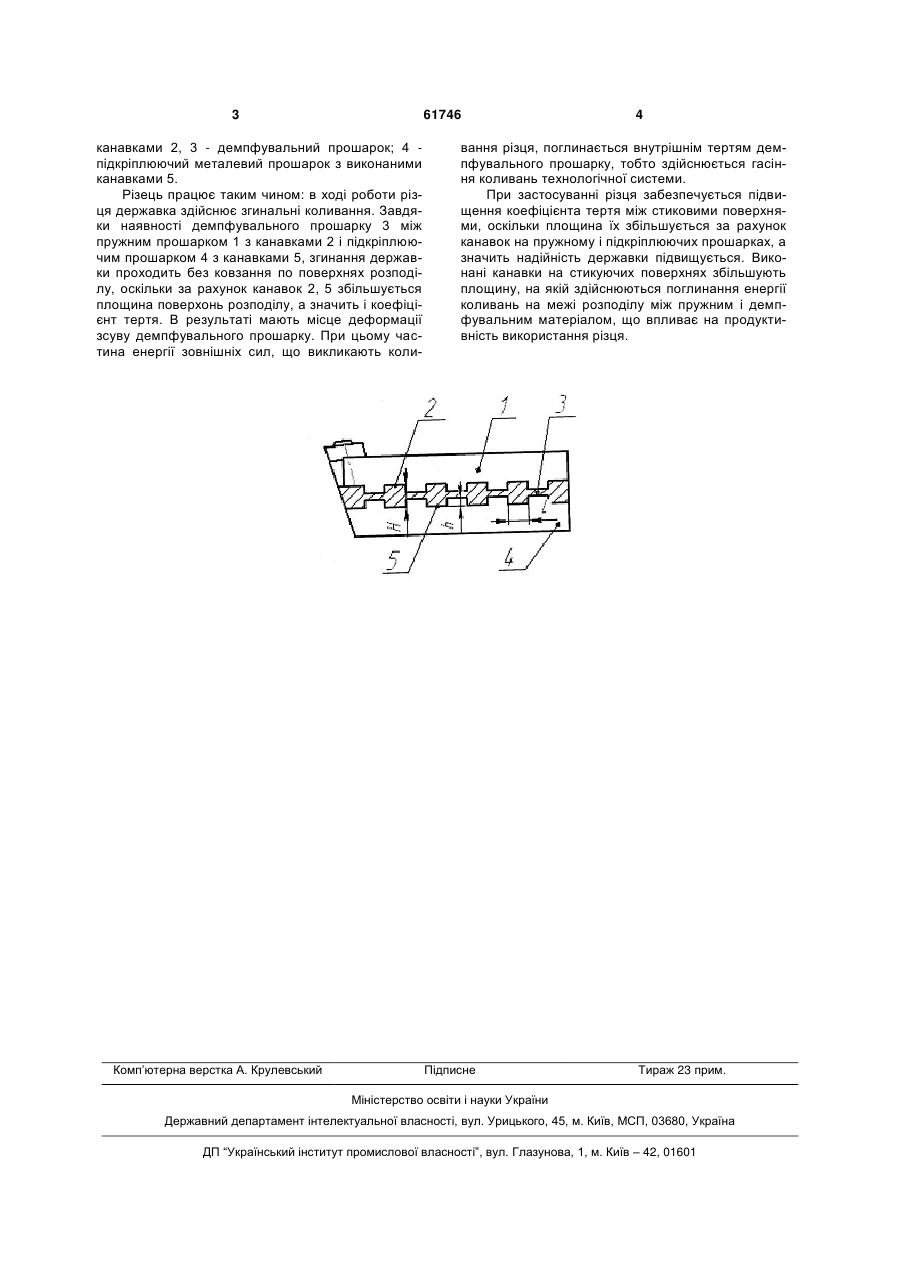

Різець для гасіння коливань, що містить дер 3 61746 канавками 2, 3 - демпфувальний прошарок; 4 підкріплюючий металевий прошарок з виконаними канавками 5. Різець працює таким чином: в ході роботи різця державка здійснює згинальні коливання. Завдяки наявності демпфувального прошарку 3 між пружним прошарком 1 з канавками 2 і підкріплюючим прошарком 4 з канавками 5, згинання державки проходить без ковзання по поверхнях розподілу, оскільки за рахунок канавок 2, 5 збільшується площина поверхонь розподілу, а значить і коефіцієнт тертя. В результаті мають місце деформації зсуву демпфувального прошарку. При цьому частина енергії зовнішніх сил, що викликають коли Комп’ютерна верстка А. Крулевський 4 вання різця, поглинається внутрішнім тертям демпфувального прошарку, тобто здійснюється гасіння коливань технологічної системи. При застосуванні різця забезпечується підвищення коефіцієнта тертя між стиковими поверхнями, оскільки площина їх збільшується за рахунок канавок на пружному і підкріплюючих прошарках, а значить надійність державки підвищується. Виконані канавки на стикуючих поверхнях збільшують площину, на якій здійснюються поглинання енергії коливань на межі розподілу між пружним і демпфувальним матеріалом, що впливає на продуктивність використання різця. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCutter for vibration damping
Автори англійськоюKolot Lidia Petrivna, Kovalevska Olena Serhiivna, Fediuk Tetiana Oleksandrivna
Назва патенту російськоюРезец для гашения колебаний
Автори російськоюКолот Лидия Петровна, Ковалевская Елена Сергеевна, Федюк Татьяна Александровна
МПК / Мітки
МПК: B23B 1/00
Мітки: коливань, різець, гасіння
