Зварювальний трансформатор

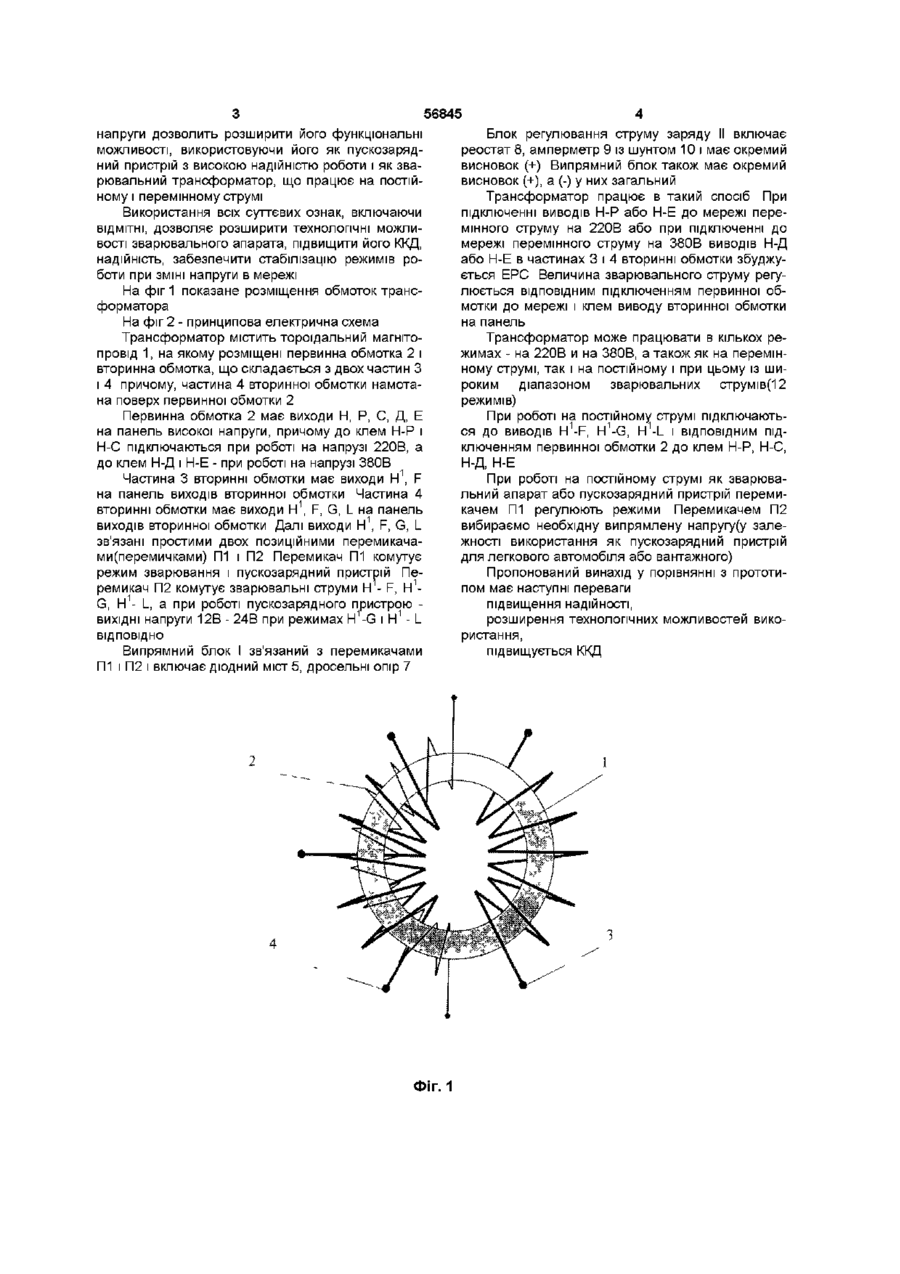

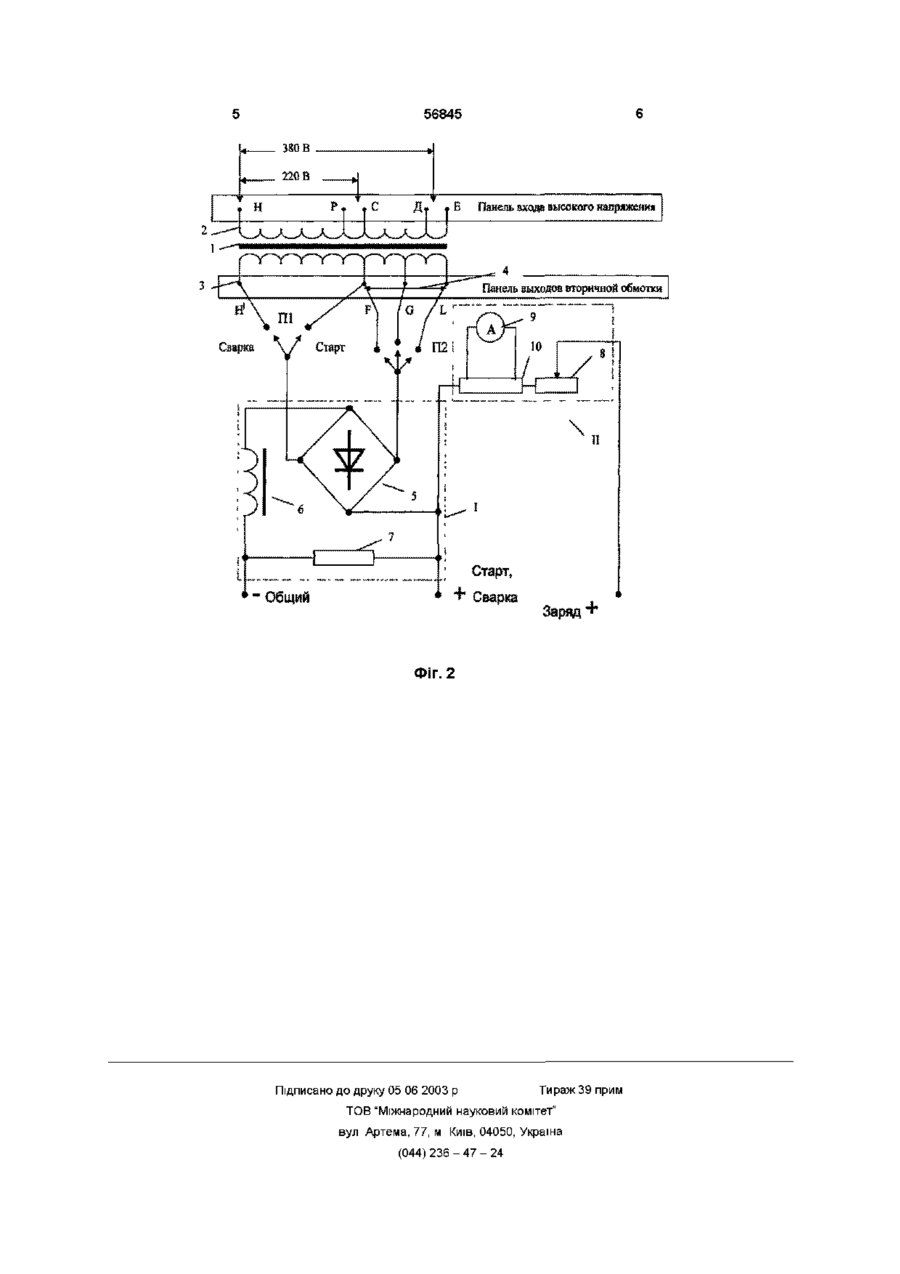

1 Зварювальний трансформатор, що містить магнітопровід, на якому розташовані первинна і вторинна обмотки, остання складається з двох частин, перемикач, який відрізняється тим, що магнітопровід виконаний тороїдальним і одна частина вторинної обмотки намотана поверх первинної, перекриває її частину, а перемикач виконаний у вигляді перемички, крім того, додатково містить ще один перемикач, блок випрямлення і блок регулювання напруги 2 Зварювальний трансформатор, який відрізняється тим, що перекриття первинної обмотки вторинною складає 0,25 - 0,5 від первинної Винахід відноситься до електротехніки, зокрема до джерел живлення для дугового електрозварювання і пускозарядних пристроїв Відомий трансформатор [а с №1460745, публ 23 02 89, бюл №7], що по технічній сутності є найбільш близьким до пропонованого й обраний нами як прототип Цей трансформатор містить двостержневий магнітопровід, на одному стрижні якого розташована первинна(мережна) обмотка і частина вторинноі(вентильноі) обмотки, а на іншому стрижні друга частина вторинноі(вентильноі) обмотки Крім того, трансформатор має перемикач, який містить п'ять пар клем і шість рухливих контактів Частина вторинної обмотки виконана з відгалуженням, а частина розділена на дві секції Недоліком цієї конструкції є її низька надійність, обумовлена наявністю великого числа рухомих контактів перемикача, що комутує великий струм зварювання У процесі роботи на рухливі частини перемикача діють електромагнітні сили, що пульсують від нуля до максимуму з подвійною частотою мережі Електромагнітні сили викликають вібрацію рухливих частин перемикача, амплітуди колихань яких залежать від точності і якості зборки, твердості кріплення й інших факторів Отже, дана конструкція має низьку надійність при тривалій роботі, мала КІЛЬКІСТЬ режимів роботи і неможливість його використання як на перемінному струмі, так і на постійному ня магнітного розсіювання, зменшення дії вихрових струмів, що виникають при роботі, забезпечується стабілізація режимів роботи при ЗМІНІ напруги в мережі, і надійна робота трансформатора в широкому діапазоні зміни режимів роботи Поставлена задача вирішується тим, що в зварювальному трансформаторі, який містить магнітопровід, на якому розташована первинна і вторинна обмотка, що складається з двох частин, перемикач, ВІДПОВІДНО до винаходу, магнітопровід виконаний тороїдальним і одна частина вторинної обмотки намотана поверх первинної, перекриваючи її частину, а перемикач виконаний у виді перемички, крім того, додатково введений ще один перемикач, блок випрямлення і блок регулювання напруги Перекриття первинної обмотки вторинною може складати 0,25 - 0,5 первинної Виконання магнітопроводу тороїдальним дозволяє отримати невелике магнітне розсіювання і малий омічний опір, що забезпечує незначне внутрішнє спадання напруги й отже високий ККД трансформатора У МІСЦІ ДОМОТКИ вторинної обмотки поверх первинної відбувається мінімальне магнітне розсіювання, зменшення дії вихрових струмів виникаючих при роботі трансформатора, що сприяє стабілізації режиму при колиханнях напруги в мережі Це підвищує надійність його роботи Виконання перемикача у виді перемички забезпечує надійну стабільну роботу трансформатора при зростанні струмів Постачання трансформатора випрямним блоком і блоком регулювання В основу винаходу поставлена задача створення універсального зварювального трансформатора з високим ККД, у якому, шляхом зменшен ю ^00 (О ю 56845 напруги дозволить розширити його функціональні Блок регулювання струму заряду II включає можливості, використовуючи його як пускозарядреостат 8, амперметр 9 із шунтом 10 і має окремий ний пристрій з високою надійністю роботи і як звависновок (+) Випрямний блок також має окремий рювальний трансформатор, що працює на постійвисновок (+), а (-) у них загальний ному і перемінному струмі Трансформатор працює в такий спосіб При підключенні виводів Н-Р або Н-Е до мережі переВикористання всіх суттєвих ознак, включаючи мінного струму на 220В або при підключенні до ВІДМІТНІ, дозволяє розширити технологічні можлимережі перемінного струму на 380В виводів Н-Д вості зварювального апарата, підвищити його ККД, або Н-Е в частинах 3 і 4 вторинні обмотки збуджунадійність, забезпечити стабілізацію режимів роється ЕРС Величина зварювального струму регуботи при ЗМІНІ напруги в мережі люється ВІДПОВІДНИМ підключенням первинної обНа фіг 1 показане розміщення обмоток трансмотки до мережі і клем виводу вторинної обмотки форматора на панель На фіг 2 - принципова електрична схема Трансформатор містить тороїдальний магнітоТрансформатор може працювати в кількох репровід 1, на якому розміщені первинна обмотка 2 і жимах - на 220В и на 380В, а також як на перемінвторинна обмотка, що складається з двох частин З ному струмі, так і на постійному і при цьому із шиі 4 причому, частина 4 вторинної обмотки намотароким діапазоном зварювальних струмів(12 на поверх первинної обмотки 2 режимів) Первинна обмотка 2 має виходи Н, Р, С, Д, Е При роботі на постійному струмі підключаютьна панель високої напруги, причому до клем Н-Р і ся до виводів H1-F, H1-G, H1-L і ВІДПОВІДНИМ підН-С підключаються при роботі на напрузі 220В, а ключенням первинної обмотки 2 до клем Н-Р, Н-С, до клем Н-Д і Н-Е - при роботі на напрузі 380В Н-Д, Н-Е Частина 3 вторинні обмотки має виходи Н1, F При роботі на постійному струмі як зварювана панель виходів вторинної обмотки Частина 4 льний апарат або пускозарядний пристрій перемивторинні обмотки має виходи Н1, F, G, L на панель качем П1 регулюють режими Перемикачем П2 виходів вторинної обмотки Далі виходи Н1, F, G, L вибираємо необхідну випрямлену напругу(у залезв'язані простими двох позиційними перемикачажності використання як пускозарядний пристрій ми(перемичками) Ш і П2 Перемикач П1 комутує для легкового автомобіля або вантажного) режим зварювання і пускозарядний пристрій ПеПропонований винахід у порівнянні з прототиремикач П2 комутує зварювальні струми Н - F, Н1пом має наступні переваги 1 G, Н - L, а при роботі пускозарядного пристрою підвищення надійності, ВИХІДНІ напруги 12В - 24В при режимах H1-G і Н1 - L розширення технологічних можливостей використання, ВІДПОВІДНО Випрямний блок І зв'язаний з перемикачами підвищується ККД П1 і П2 і включає дюдний міст 5, дросельні опір 7 ФІГ. 1 56845 Р. .С Д. t E Панель входа высокого напряжения Панель выходов вторичной обмотки Старт, - Общий * і " Сварка Заряд + Фіг. 2 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
