Статичний вузькосмуговий фільтровий поляриметр
Номер патенту: 61989
Опубліковано: 10.08.2011
Автори: Неводовський Євген Петрович, Неводовський Петро Вікторович, Гераїмчук Михайло Дем'янович
Формула / Реферат
Статичний вузькосмуговий фільтровий поляриметр, що містить послідовно розміщені систему збору досліджуваного світлового потоку, поляризаційний елемент, два канали реєстрації, перетворення й формування сигналу сигналів, а також блок підрахунку, формування обробки й передачі інформації, який відрізняється тим, що додатково містить пристрій спектральної селекції, виконаний як послідовно розміщені пристрій вибору спектрального діапазону, приймач світла і пристрій селекції досліджуваного сигналу, причому пристрій спектральної селекції розміщений між виходом з системи збору досліджуваного світлового потоку і виходом з поляризаційного елемента.
Текст

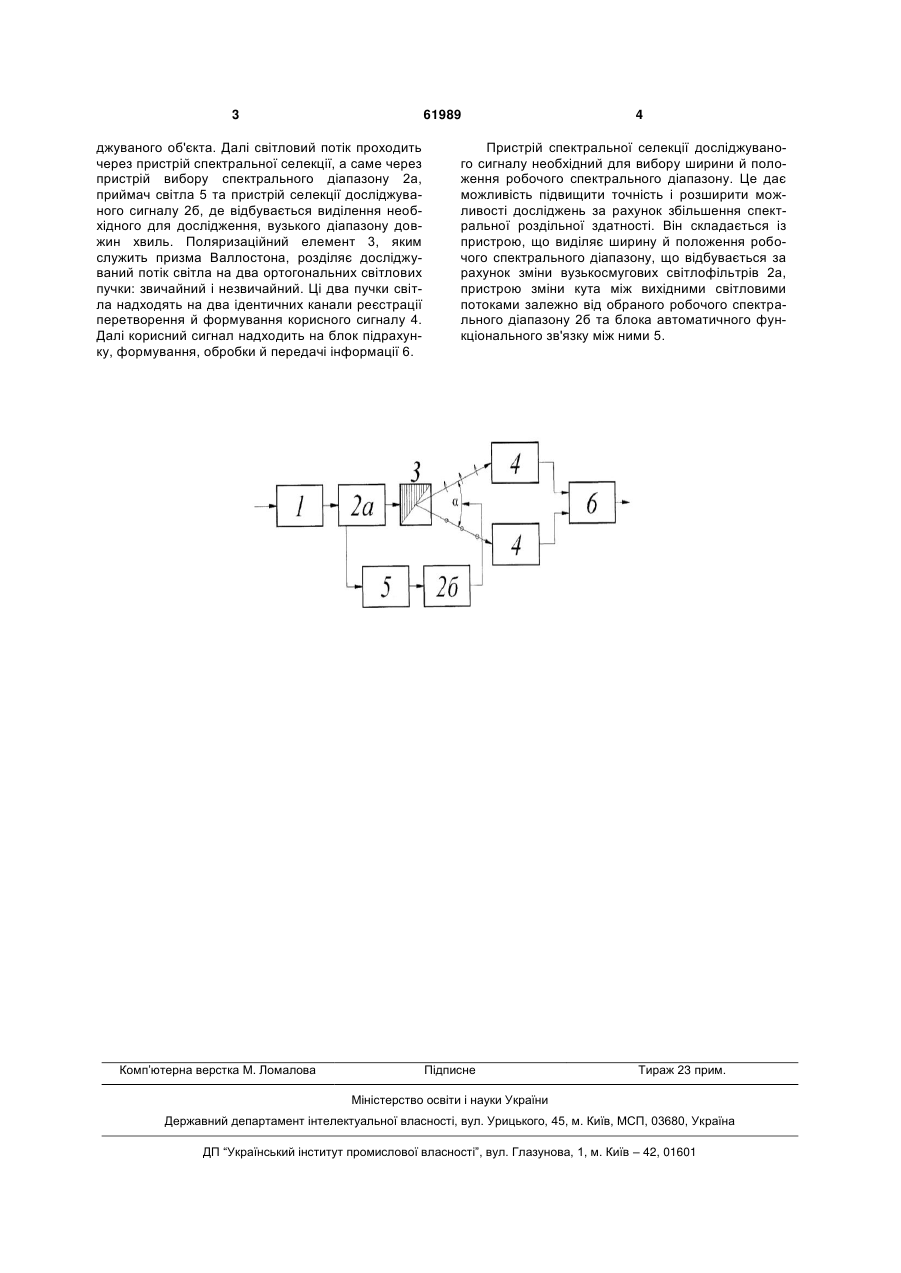

Статичний вузькосмуговий фільтровий поляриметр, що містить послідовно розміщені систему 3 61989 джуваного об'єкта. Далі світловий потік проходить через пристрій спектральної селекції, а саме через пристрій вибору спектрального діапазону 2а, приймач світла 5 та пристрій селекції досліджуваного сигналу 2б, де відбувається виділення необхідного для дослідження, вузького діапазону довжин хвиль. Поляризаційний елемент 3, яким служить призма Валлостона, розділяє досліджуваний потік світла на два ортогональних світлових пучки: звичайний і незвичайний. Ці два пучки світла надходять на два ідентичних канали реєстрації перетворення й формування корисного сигналу 4. Далі корисний сигнал надходить на блок підрахунку, формування, обробки й передачі інформації 6. Комп’ютерна верстка М. Ломалова 4 Пристрій спектральної селекції досліджуваного сигналу необхідний для вибору ширини й положення робочого спектрального діапазону. Це дає можливість підвищити точність і розширити можливості досліджень за рахунок збільшення спектральної роздільної здатності. Він складається із пристрою, що виділяє ширину й положення робочого спектрального діапазону, що відбувається за рахунок зміни вузькосмугових світлофільтрів 2а, пристрою зміни кута між вихідними світловими потоками залежно від обраного робочого спектрального діапазону 2б та блока автоматичного функціонального зв'язку між ними 5. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюStatic narrow-band filter polarimeter
Автори англійськоюHeraimchuk Mykhailo Demianovych, Nevodovskyi Petro Viktorovych, Nevodovskyi Yevhen Petrovych
Назва патенту російськоюСтатический узкополосный фильтровый поляриметр
Автори російськоюГераимчук Михаил Демьянович, Неводовский Петр Викторович, Неводовский Евгений Петрович
МПК / Мітки
МПК: G01J 1/04
Мітки: фільтровий, поляриметр, статичний, вузькосмуговий
