Спосіб одержання комплексного розкислювача синтекора-феросилікоалюмінію для спокійних і киплячих сталей
Номер патенту: 6198
Опубліковано: 15.04.2005
Автори: Климанчук Владислав Владиславович, Бочек Анатолій Павлович, Фентісов Ігор Миколайович, Якін Михайло Миколайович, Сіренко Сергій Іванович, Троцан Анатолій Іванович, Семенченко Петро Михайлович, Ватлецов Олександр Васильович, Шепель Віктор Данілович, Синельніков Володимир Петрович, Самохвалов Володимир Михайлович, Бєлов Борис Федорович
Формула / Реферат
1. Спосіб виробництва комплексного розкислювача з вторинної сировини – феросилікоалюмінію, для спокійних і киплячих сталей, що включає плавлення металошихти і розливання рідкого металу в ливарні форми заданого типорозміру, який відрізняється тим, що як металошихту використовують брухт металевий (сталь, чавун), відсіви феросиліцію марки ФС65 і брухт алюмінієвий при такому співвідношенні інгредієнтів (мас. %):
брухт алюмінієвий - (Аlлом)
10,0-75,0
відсіви феросиліцію - ФС65
10,0-45,0
брухт металевий - (Fелом)
решта,
а розливання рідкого металу в ливарні форми виконують з масою злитків і/або роздроблених до шматків 1,5-3,0 кг із лінійними розмірами до 100,0 мм.
2. Спосіб за п. 1, який відрізняється тим, що плавку низьколегованих сплавів
шихтують на співвідношення
.
3. Спосіб за п. 1, який відрізняється тим, що плавку середньолегованих сплавів
шихтують на співвідношення
.
4. Спосіб за п. 1, який відрізняється тим, що плавку високолегованих сплавів
шихтують на співвідношення
.
5. Спосіб за п. 1, який відрізняється тим, що плавку сплаву для хімічного закупорювання злитків киплячої сталі шихтують на співвідношення
.

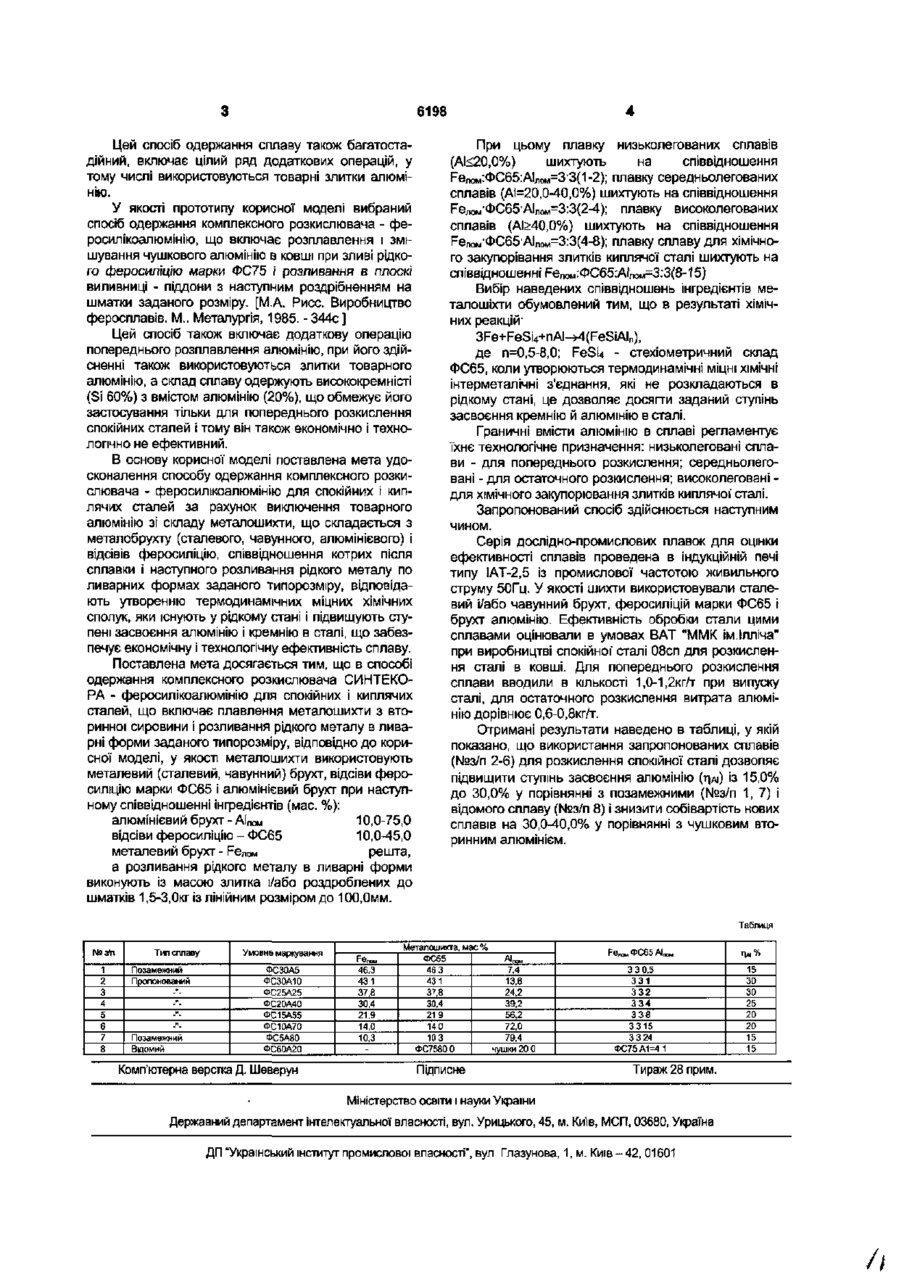

Текст
1. Спосіб виробництва комплексного розкислювача з вторинної сировини - феросилікоалюмінію, для спокійних і киплячих сталей, що включає плавлення металошихти і розливання рідкого металу в ливарні форми заданого типорозміру, який відрізняється тим, що як металошихту використовують брухт металевий (сталь, чавун), вщсіви феросиліцію марки ФС65 і брухт алюмінієвий при такому співвідношенні інгредієнтів (мас. %): брухт алюмінієвий - (АІТОМ) 10,0-75,0 Корисна модель належить до галузі металурги сталі і сплавів І, зокрема, до виробництва феросплавів і лігатур для розкислення сталі. У зв'язку з дефіцитом алюмінію і високою вартістю електротермічних сплавів на металургійних заводах України розробляють нові технологи одержання синтетичних розкислювачів на базі вторинного алюмінію Відомі засоби таких синтетичних сплавів: це або плакування (заливання) злитків - сердечників алюмінію рідким чавуном (сталлю) - плаковані сплави - розкислювач, або присадка роздріблюваного наповнювача і змішування його із рідким алюмінієм компактовані сплави-розкислювачі, або сплавлення чи змішування твердих (рідких) металошихтових компонентів із наступним виливком злитків заданого типорозміру масою 5,0-15,0кг - литі сплави - розкислювачі Відомий спосіб одержання плакованих залізокремній-алюмінієвих сплавів, що включає запивання відсіви феросиліцію - ФС65 10,0-45,0 брухт металевий - (Ре™*,) решта, а розливання рідкого металу в ливарні форми виконують з масою злитків і/або роздроблених до шматків 1,5-3,0 кг із лінійними розмірами до 100,0 мм. 2. Спосіб за п. 1, який відрізняється тим, що плавку низьколегованих сплавів (АІ 40,0%) шихтують на співвідношення РеЛОм:ФС65:АІлом=3:3:(4-8). 5. Спосіб за п. 1, який відрізняється тим, що плавку сплаву для хімічного закупорювання злитків киплячої сталі шихтують на співвідношення Р е л о м : Ф С 6 5 А І л о м = 3.3: (8-15). 00 алюмінієвого злитка у суцільнолиту чавунну оболонку, причому чавунна оболонка додатково легується кремнієм, при цьому співвідношення маси алюмінію до маси кремнію дорівнює 1:(0,08-0,17) [патент України №47360А, МПК 7 С21С1/06, 2002р.]. Недоліком цього процесу є його багатостадійність, що вимагає цілого ряду додаткових операцій, а також низький вміст кремнію (Si
ДивитисяДодаткова інформація
Назва патенту англійськоюA method for producing complex deoxidizing agent syntecor-ferrosiicoaluminium for killed and unkilled steels
Автори англійськоюKlymanchuk Vladyslav Vladyslavovych, Semenchenko Petro Mykhailovych, Belov Borys Fedorovych, Trotsan Anatolii Ivanovych, Fentisov Ihor Mykolaiovych, Yakin Mykhailo Mykolaiovych, Bochek Anatolii Pavlovych, Samokhvalov Volodymyr Mykhailovych, Shepel Viktor Danylovych, Synelnykov Volodymyr Petrovych, Sirenko Serhii Ivanovych, Vatletsov Oleksandr Vasyliovych
Назва патенту російськоюСпособ получения комплексного раскислителя синтекора-ферросиликоалюминия для спокойных и кипящих сталей
Автори російськоюКлиманчук Владислав Владиславович, Семенченко Петр Михайлович, Белов Борис Федорович, Троцан Анатолий Иванович, Фентисов Игорь Николаевич, Якин Михаил Николаевич, Бочек Анатолий Павлович, Самохвалов Владимир Михайлович, Шепель Виктор Данилович, Синельников Владимир Петрович, Сиренко Сергей Иванович, Ватлецов Александр Васильевич
МПК / Мітки
МПК: C21C 7/06
Мітки: спокійних, розкислювача, сталей, синтекора-феросилікоалюмінію, спосіб, комплексного, одержання, киплячих
Код посилання
<a href="https://ua.patents.su/2-6198-sposib-oderzhannya-kompleksnogo-rozkislyuvacha-sintekora-ferosilikoalyuminiyu-dlya-spokijjnikh-i-kiplyachikh-stalejj.html" target="_blank" rel="follow" title="База патентів України">Спосіб одержання комплексного розкислювача синтекора-феросилікоалюмінію для спокійних і киплячих сталей</a>
Пристрій для розливання киплячих і напівспокійних сталей на виливки
Номер патенту: 54222
Опубліковано: 17.02.2003
Автори: Дубина Олег Вікторович, Несвіт Володимир Васильович
МПК: B22D 7/06
Мітки: розливання, виливки, киплячих, пристрій, напівспокійних, сталей
Формула / Реферат:
Пристрій для розливання киплячих і напівспокійних сталей на виливки, що містить звужену донизу виливницю і металеву надставку, робочий простір якої звужено догори, який відрізняється тим, що товщина стінки надставки виконана змінною по висоті і в площині горизонтального перерізу верху надставки в 1,05-2,2 рази перевищує товщину стінки в площині горизонтального перерізу низу надставки.
Виливок із киплячих і напівспокійних сталей
Номер патенту: 53405
Опубліковано: 15.12.2004
Автори: Макаренко Володимир Іванович, ТРОЩІЙ Сергій Володимирович, Корінь Андрій Олександрович, Писаренко Віктор Гурійович, Понька Анатолій Максимович, Теряєв Олександр Митрофанович, Кукуй Давид Пенхусович, Феофілактов Андрій Вікторович, Челомбитько Олександр Олексійович, Нєфєдьєв Олександр Сергійович
МПК: B22D 7/06
Мітки: сталей, напівспокійних, киплячих, виливок
Формула / Реферат:
(21) 2001128264 (57) 1. Спосіб термохімічної переробки твердих каучуковмісних органічних відходів, армованих синтетичними волокнами і металом, при якому відходи подають у реактор, нагрівають і піддають піролізу газоподібним теплоносієм, виводять із реактора піролізні гази та твердий залишок, газоподібні та рідкі продукти реакції направляють на ректифікацію, який відрізняється тим, що відходи обробляють у реакторі періодичної дії...
Пристрій для лиття виливків із напівспокійних і киплячих сталей
Номер патенту: 59234
Опубліковано: 15.08.2003
Автори: Сокуренко Анатолій Валентинович, Дубина Олег Вікторович, ТРОЩІЙ Сергій Володимирович, Сміяненко Ігор Миколайович
МПК: B22D 7/06
Мітки: сталей, пристрій, лиття, киплячих, напівспокійних, виливків
Формула / Реферат:
Пристрій для лиття виливків із напівспокійних і киплячих сталей, що містить виливницю, звужену донизу, і металеву надставку, робочий простір якої звужено догори, який відрізняється тим, що бічний профіль перерізу робочого простору надставки утворено ламаною лінією, нахиленою до вертикальної осі пристрою, яка складається з двох відрізків, нахил нижнього з яких у 5-10 разів перевищує нахил верхнього, а висота нижньої частини з більшим нахилом...
Заготовка злитка алюмінію для наступного виготовлення розкислювача сталей
Номер патенту: 64887
Опубліковано: 15.03.2004
Автори: Віткалов Іван Сергійович, Левін Павло Борисович, Бондаренко Сергій Вікторович
МПК: C22B 21/00, B22D 7/00, B22D 3/00, B22D 21/00
Мітки: сталей, заготовка, злитка, наступного, розкислювача, алюмінію, виготовлення
Формула / Реферат:
Заготовка злитка алюмінію для наступного виготовлення розкислювача сталей, яка містить безпосередньо злиток алюмінію трапецеподібної форми з похилими бічними стінками і паралельними між собою верхньою і нижньою стінками, причому верхня стінка алюмінієвого злитка виконана за площею більшою ніж нижня, яка відрізняється тим, що на нижній стінці злитка алюмінію жорстко закріплені металоутримуючі елементи, при цьому висота виступання...
Спосіб виготовлення злитка алюмінію для наступного виготовлення розкислювача сталей
Номер патенту: 66972
Опубліковано: 15.06.2004
Автори: Левін Павло Борисович, Віткалов Іван Сергійович, Бондаренко Сергій Вікторович
МПК: C22C 21/00, B22D 7/00
Мітки: злитка, сталей, виготовлення, спосіб, наступного, розкислювача, алюмінію
Формула / Реферат:
Спосіб виготовлення злитка алюмінію для наступного виготовлення розкислювача сталей, який полягає в тому, що в виливницю, яка містить бічні стінки і дно з виконаними на ньому заглибленнями, заливають розплавлений алюміній, витримують алюміній до застигнення і витягають виливок у вигляді злитка алюмінію, який відрізняється тим, що перед заливанням в виливницю розплавленого металу розміщають у виїмках, які виконано на дні виливниці,...
Попередній патент: Пристрій для тривалого зберігання і постачання питною водою
Наступний патент: Рекламно-інформаційний стенд
Випадковий патент: Спосіб прогнозування незрощення перелому
