Установка керування комплексом противикидного обладнання
Номер патенту: 62008
Опубліковано: 10.08.2011
Формула / Реферат
Установка керування комплексом противикидного обладнання, яка складається з основного пульта, допоміжного пульта, пневмогідроакумулятора, гідравлічних розподільників, електроприводного насоса, ручного плунжерного насоса, яка відрізняється тим, що включає в себе додатковий прямодіючий насос, розміщений на лінії підзарядки пневмогідроакумулятора з приводом від енергії свердловинного флюїду, на вхідній лінії насоса розміщено фільтр, дросель та засувку.
Текст

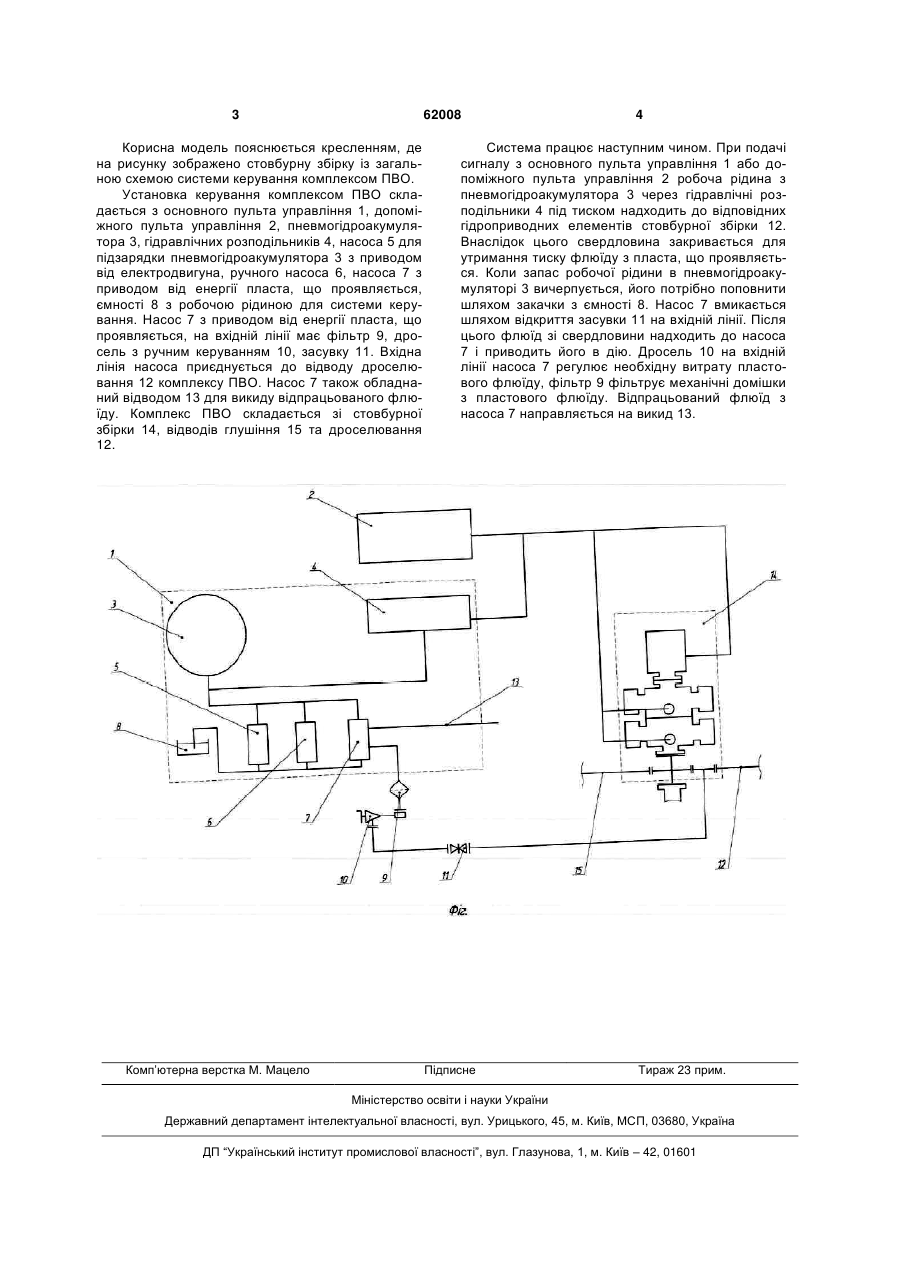

Установка керування комплексом противикидного обладнання, яка складається з основного 3 62008 Корисна модель пояснюється кресленням, де на рисунку зображено стовбурну збірку із загальною схемою системи керування комплексом ПВО. Установка керування комплексом ПВО складається з основного пульта управління 1, допоміжного пульта управління 2, пневмогідроакумулятора 3, гідравлічних розподільників 4, насоса 5 для підзарядки пневмогідроакумулятора 3 з приводом від електродвигуна, ручного насоса 6, насоса 7 з приводом від енергії пласта, що проявляється, ємності 8 з робочою рідиною для системи керування. Насос 7 з приводом від енергії пласта, що проявляється, на вхідній лінії має фільтр 9, дросель з ручним керуванням 10, засувку 11. Вхідна лінія насоса приєднується до відводу дроселювання 12 комплексу ПВО. Насос 7 також обладнаний відводом 13 для викиду відпрацьованого флюїду. Комплекс ПВО складається зі стовбурної збірки 14, відводів глушіння 15 та дроселювання 12. Комп’ютерна верстка М. Мацело 4 Система працює наступним чином. При подачі сигналу з основного пульта управління 1 або допоміжного пульта управління 2 робоча рідина з пневмогідроакумулятора 3 через гідравлічні розподільники 4 під тиском надходить до відповідних гідроприводних елементів стовбурної збірки 12. Внаслідок цього свердловина закривається для утримання тиску флюїду з пласта, що проявляється. Коли запас робочої рідини в пневмогідроакумуляторі 3 вичерпується, його потрібно поповнити шляхом закачки з ємності 8. Насос 7 вмикається шляхом відкриття засувки 11 на вхідній лінії. Після цього флюїд зі свердловини надходить до насоса 7 і приводить його в дію. Дросель 10 на вхідній лінії насоса 7 регулює необхідну витрату пластового флюїду, фільтр 9 фільтрує механічні домішки з пластового флюїду. Відпрацьований флюїд з насоса 7 направляється на викид 13. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallartion for control of bop equipment
Автори англійськоюMyronov Yurii Viktorovych, Popov Oleksandr Yuriiovych
Назва патенту російськоюУстановка управления комплексом противовыбросового оборудования
Автори російськоюМиронов Юрий Викторович, Попов Александр Юрьевич
МПК / Мітки
МПК: E21B 44/00
Мітки: противикидного, установка, обладнання, керування, комплексом
Код посилання
<a href="https://ua.patents.su/2-62008-ustanovka-keruvannya-kompleksom-protivikidnogo-obladnannya.html" target="_blank" rel="follow" title="База патентів України">Установка керування комплексом противикидного обладнання</a>
