Формула / Реферат

Комплекс для детонаційного нанесення покрить, що складається з розміщених у боксі установки для нанесення покрить, системи вентиляції, що включає витяжний канал та вентилятор, системи охолодження, що містить електронасос, радіатор та розширювальний бачок, який відрізняється тим, що радіатор розташований у витяжному каналі бокса для нанесення покрить та у стволі установки вмонтовано термодатчик, що керує живленням електронасоса.

Текст

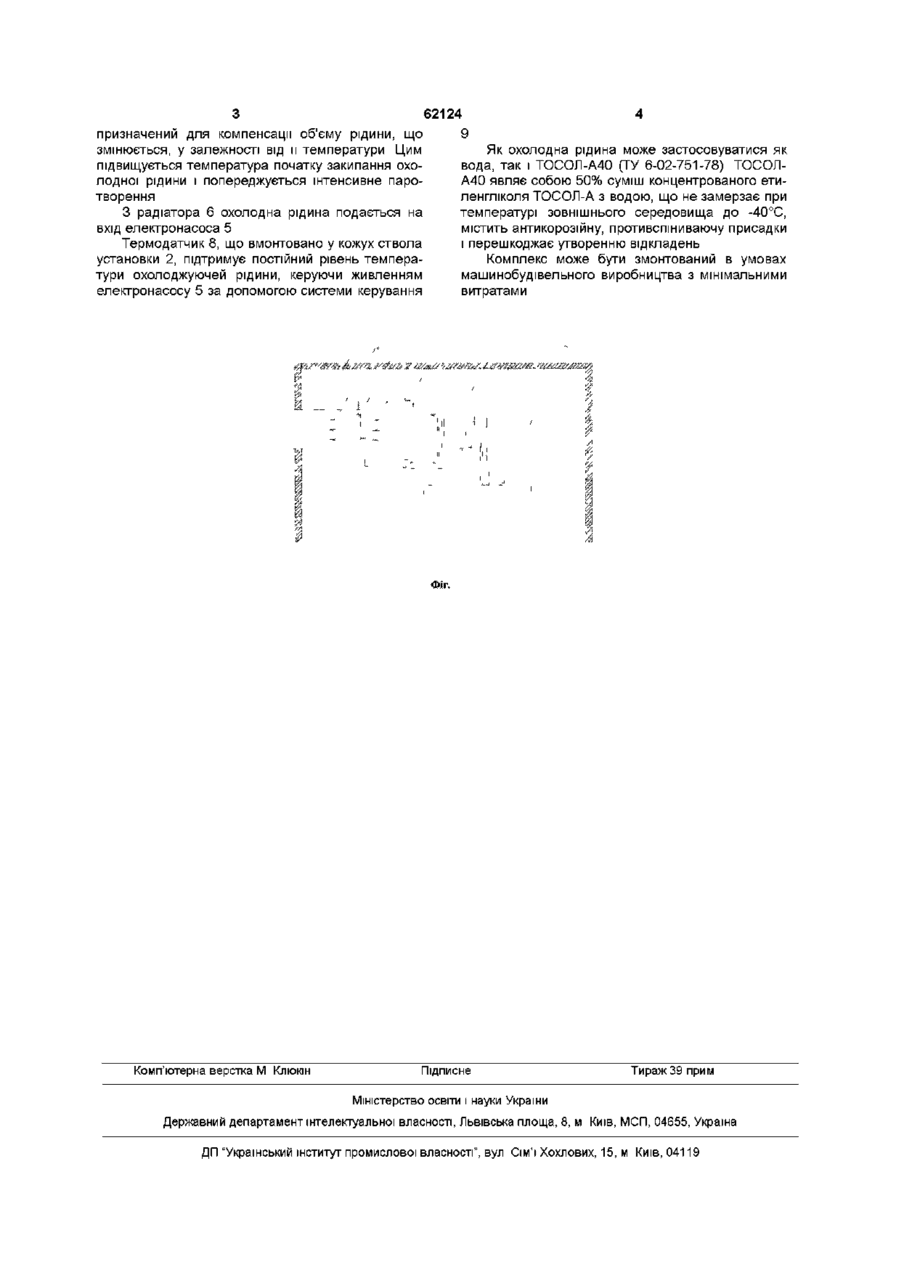

Комплекс для детонаційного нанесення покрить, що складається з розміщених у боксі установки для нанесення покрить, системи вентиляції, що включає витяжний канал та вентилятор, системи охолодження, що містить електронасос, радіатор та розширювальний бачок, який відрізняється тим, що радіатор розташований у витяжному каналі бокса для нанесення покрить та у стволі установки вмонтовано термодатчик, що керує живленням електронасоса Винахід відноситься до техніки нанесення покрить Діючи комплекси для нанесення детонаційних покрить складаються з боксу, у якому розташовані установка для нанесення покрить, система вентиляції та система охолодження установки (Сварочное производство, 1989г, №11, с 23) В якості прототипу взято комплекс для детонаційного нанесення покрить УДК-2, який складається з боксу, у якому змонтовані установка для нанесення покрить, система вентиляції, що включає витяжний канал та вентилятор, та система охолодження, що включає електронасос, радіатор, розширювальний бачок та вентилятор примусового охолодження (Сварочное производство, 1989г, №11, с 23) Недоліками відомої конструкції є великі габарити блоку, тривалий час виходу установки на робочі режими, необхідність застосування додаткового вентилятора примусового охолодження, який має низьку ефективність, потребує додаткових витрат електроенергії Технічна задача пропонованої розробки - знизити собівартість напиляємих покрить, зробити систему охолодження більш компактною, інтенсифікувати процес охолодження робочої рідини, прискорити вихід установки на робочі режими Для досягнення цієї задачи, у комплексі для детонаційного нанесення покрить, який містить установку для нанесення покрить, бокс, систему вентиляції, що включає витяжний канал та вентилятор, систему охолодження, яка складається з електронасосу, радіатору та розширювального бачка, радіатор системи охолодження було розташовано у витяжному каналі системи вентиляції, а на стволі установки вмонтовано термодатчик, що керує живленням електронасосу Пропонована конструкція дозволяє збільшити ВІДВІД тепла від радіатора, відмовитися від вентилятора примусового охолодження, зробити установку для детонаційного нанесення покрить більш компактною, прискорити вихід установки на робочі режими та знизити собівартість напиляємих покрить Принципова схема системи представлена на фіг Комплекс складається з боксу 1, у якому змонтовані установка для нанесення покрить 2, система охолодження, окремі елементи якої можуть бути розташовані як на установці 2, так і на системі вентиляції, що включає витяжний канал 3 та вентилятор 4 Система охолодження установки для детонаційного нанесення покрить складається з електронасоса 5, який з'єднано з радіатором 6, до якого підключено розширювальний бачок 7 та термодатчика 8, що розташований у стволі установки 2 та керує живленням електронасосу 5 за допомогою системи керування 9 Комплекс для детонаційної о нанесення покрить працює таким чином Електронасос 5 нагнітає робочу рідину в кожух ствола детонаційної установки 2, ВІДКІЛЯ вона надходить на вхід радіатора 6 Радіатор прохолоджується потоком повітря, що набігає у вентиляційному витяжному каналі 3 Розширювальний бачок 7 (О 62124 призначений для компенсації об'єму рідини, що 9 змінюється, у залежності від и температури Цим Як охолодна рідина може застосовуватися як підвищується температура початку закипання оховода, так і ТОСОЛ-А40 (ТУ 6-02-751-78) ТОСОЛлодної рідини і по перед жується інтенсивне пароА40 являє собою 50% суміш концентрованого етитворення ленгліколя ТОСОЛ-А з водою, що не замерзає при температурі зовнішнього середовища до -40°С, З радіатора 6 охолодна рідина подається на містить антикорозійну, противспіниваючу присадки вхід електронасоса 5 і перешкоджає утворенню відкладень Термодатчик 8, що вмонтовано у кожух ствола установки 2, підтримує постійний рівень темпераКомплекс може бути змонтований в умовах тури охолоджуючей рідини, керуючи живленням машинобудівельного виробництва з мінімальними електронасосу 5 за допомогою системи керування витратами Фіг. Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119

Дивитися

Додаткова інформація

Назва патенту англійською

Plant for detonation coating

Автори англійською

Dolmatov Anatolii Ivanovych, Serheev Serhii Valeriovych, Markovych Serhii Yevheniiovych

Назва патенту російською

Комплекс для детонационного нанесения покрытий

Автори російською

Долматов Анатолий Иванович, Сергеев Сергей Валерьевич, Маркович Сергей Евгеньевич

МПК / Мітки

МПК: B05B 7/16

Мітки: детонаційного, комплекс, покрить, нанесення
