Апарат високого тиску

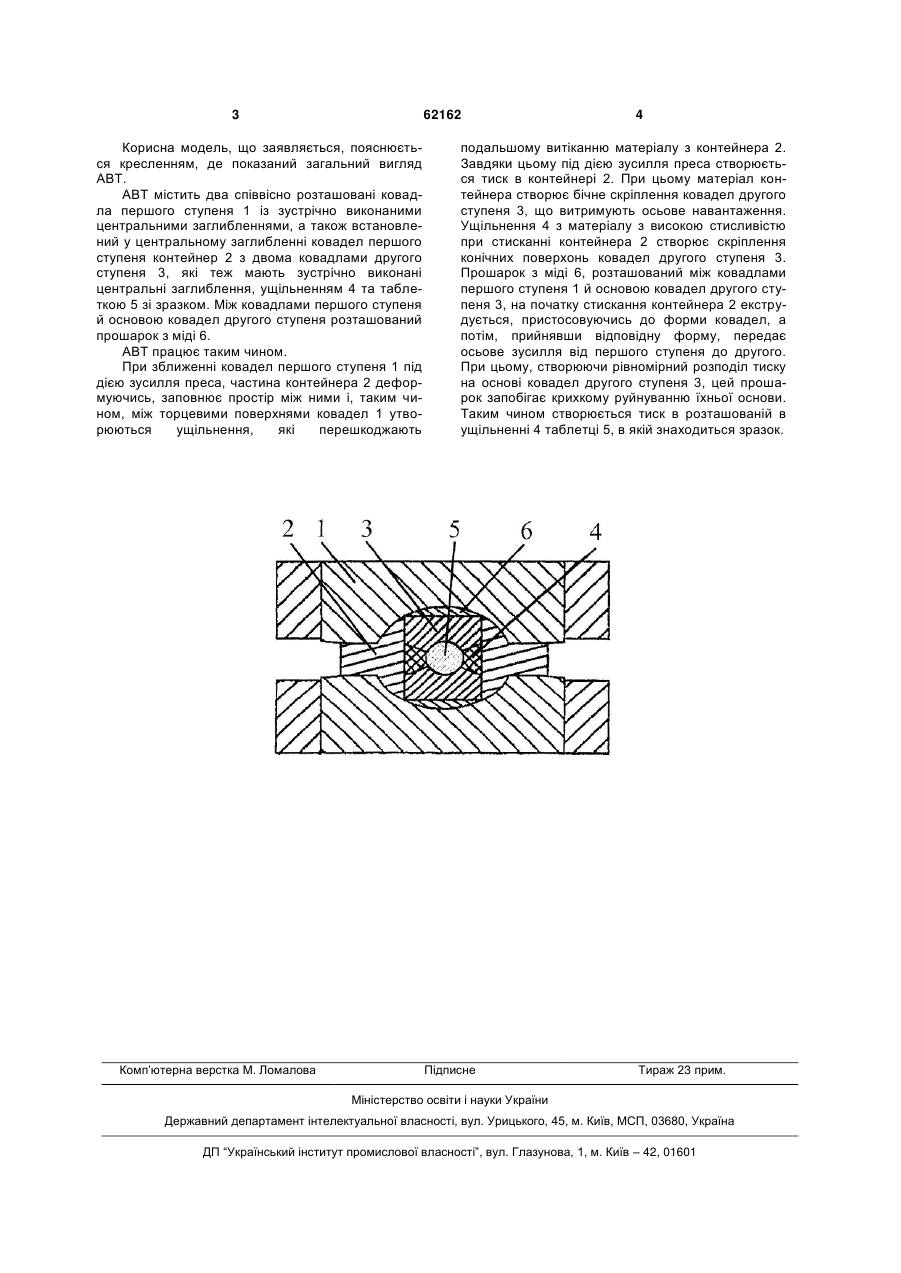

Апарат високого тиску, що містить два співвісно розташовані ковадла першого ступеня із зустрічно виконаними центральними заглибленнями, встановлений у центральному заглибленні ковадел першого ступеня контейнер з двома ковадлами другого ступеня, ущільненням, таблеткою зі зразком, а також прошарком з міді між ковадлами першого ступеня й основою ковадел другого ступеня, який відрізняється тим, що ковадла другого ступеня теж мають зустрічно виконані центральні заглиблення. (19) (21) u201102246 (22) 25.02.2011 (24) 10.08.2011 (46) 10.08.2011, Бюл.№ 15, 2011 р. (72) БАЛАБАНОВ ПАВЛО АНАТОЛІЙОВИЧ, ОСІПОВ ОЛЕКСАНДР СЕРГІЙОВИЧ, ПЕТРУША ІГОР АНДРІЙОВИЧ (73) ІНСТИТУТ НАДТВЕРДИХ МАТЕРІАЛІВ ІМ. В.М. БАКУЛЯ НАН УКРАЇНИ, БАЛАБАНОВ ПАВЛО АНАТОЛІЙОВИЧ, ОСІПОВ ОЛЕКСАНДР СЕРГІЙОВИЧ, ПЕТРУША ІГОР АНДРІЙОВИЧ 3 62162 Корисна модель, що заявляється, пояснюється кресленням, де показаний загальний вигляд АВТ. АВТ містить два співвісно розташовані ковадла першого ступеня 1 із зустрічно виконаними центральними заглибленнями, а також встановлений у центральному заглибленні ковадел першого ступеня контейнер 2 з двома ковадлами другого ступеня 3, які теж мають зустрічно виконані центральні заглиблення, ущільненням 4 та таблеткою 5 зі зразком. Між ковадлами першого ступеня й основою ковадел другого ступеня розташований прошарок з міді 6. АВТ працює таким чином. При зближенні ковадел першого ступеня 1 під дією зусилля преса, частина контейнера 2 деформуючись, заповнює простір між ними і, таким чином, між торцевими поверхнями ковадел 1 утворюються ущільнення, які перешкоджають Комп’ютерна верстка М. Ломалова 4 подальшому витіканню матеріалу з контейнера 2. Завдяки цьому під дією зусилля преса створюється тиск в контейнері 2. При цьому матеріал контейнера створює бічне скріплення ковадел другого ступеня 3, що витримують осьове навантаження. Ущільнення 4 з матеріалу з високою стисливістю при стисканні контейнера 2 створює скріплення конічних поверхонь ковадел другого ступеня 3. Прошарок з міді 6, розташований між ковадлами першого ступеня 1 й основою ковадел другого ступеня 3, на початку стискання контейнера 2 екструдується, пристосовуючись до форми ковадел, а потім, прийнявши відповідну форму, передає осьове зусилля від першого ступеня до другого. При цьому, створюючи рівномірний розподіл тиску на основі ковадел другого ступеня 3, цей прошарок запобігає крихкому руйнуванню їхньої основи. Таким чином створюється тиск в розташованій в ущільненні 4 таблетці 5, в якій знаходиться зразок. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
