Апарат високого тиску і температури
Номер патенту: 33650
Опубліковано: 15.02.2001
Автори: Григор'єв Микола Михайлович, Балабанов Павло Анатолійович
Текст

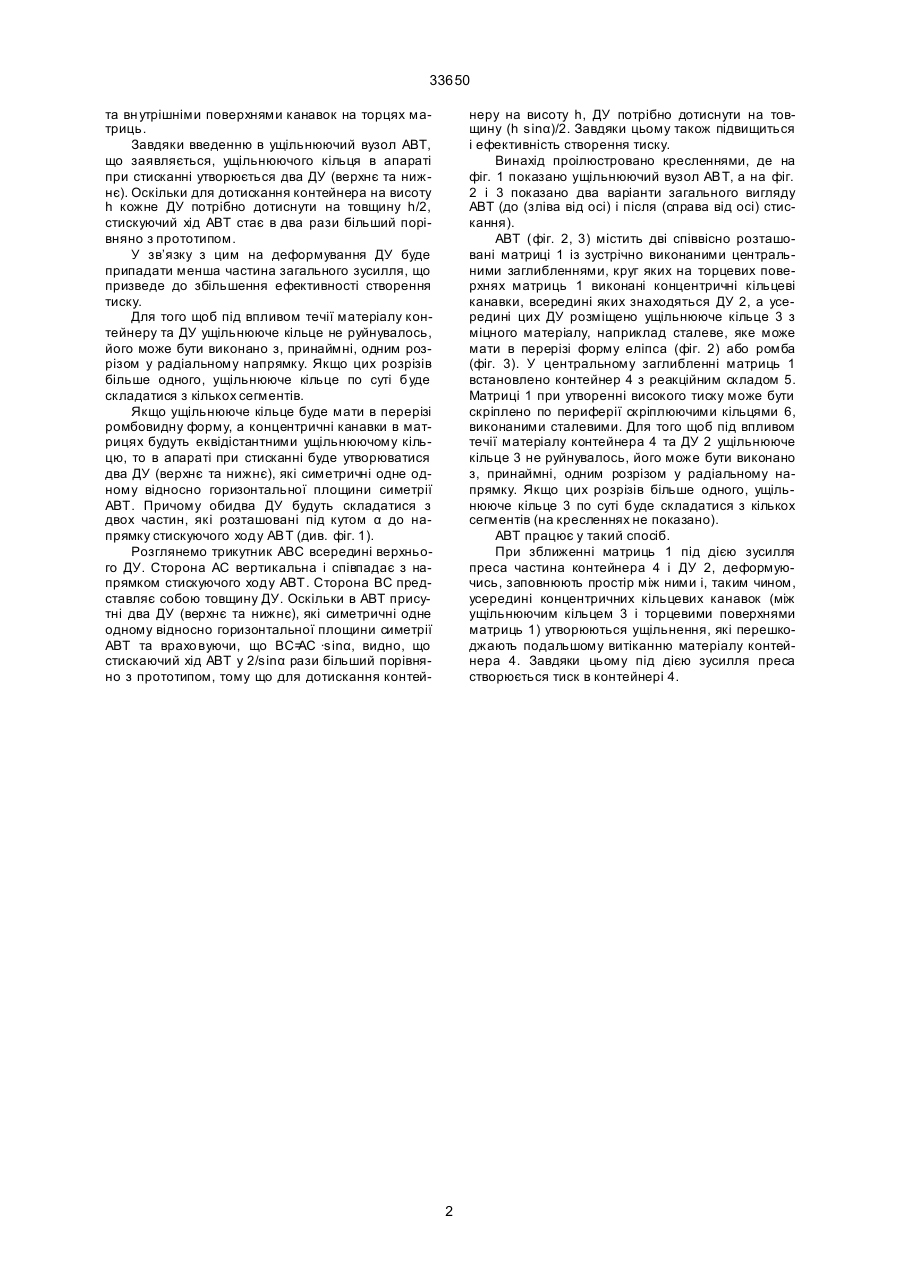

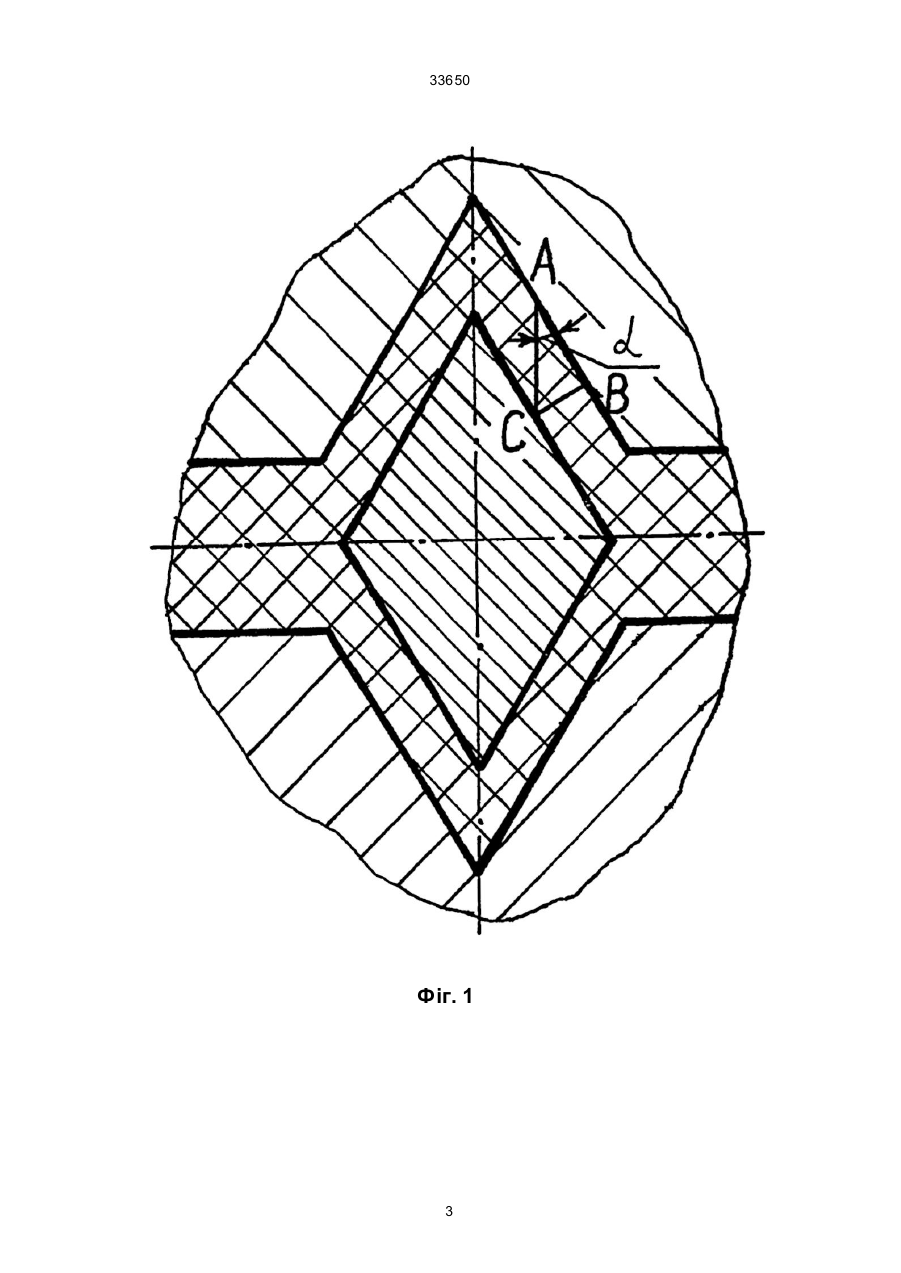

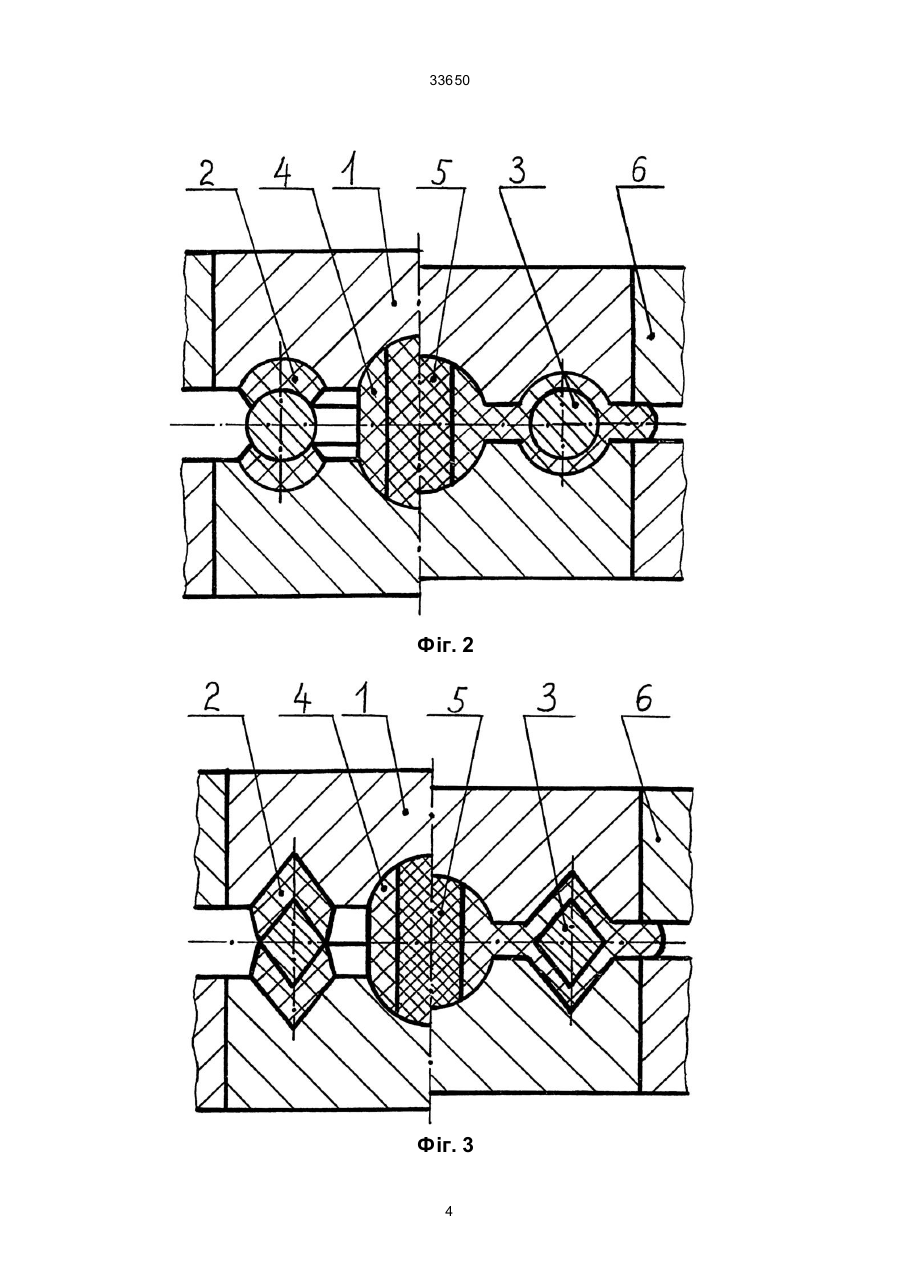

1. Апарат високого тиску і температури, що містить дві співвісно розташовані матриці із зустрічно виконаними центральними заглибленнями, круг яких на торцевих поверхнях матриць виконані концентричні кільцеві канавки, в яких знаходиться 33650 та вн утрішніми поверхнями канавок на торцях матриць. Завдяки введенню в ущільнюючий вузол АВТ, що заявляється, ущільнюючого кільця в апараті при стисканні утворюється два ДУ (верхнє та нижнє). Оскільки для дотискання контейнера на висоту h кожне ДУ потрібно дотиснути на товщину h/2, стискуючий хід АВТ стає в два рази більший порівняно з прототипом. У зв’язку з цим на деформування ДУ буде припадати менша частина загального зусилля, що призведе до збільшення ефективності створення тиску. Для того щоб під впливом течії матеріалу контейнеру та ДУ ущільнююче кільце не руйнувалось, його може бути виконано з, принаймні, одним розрізом у радіальному напрямку. Якщо цих розрізів більше одного, ущільнююче кільце по суті буде складатися з кількох сегментів. Якщо ущільнююче кільце буде мати в перерізі ромбовидну форму, а концентричні канавки в матрицях будуть еквідістантними ущільнюючому кільцю, то в апараті при стисканні буде утворюватися два ДУ (верхнє та нижнє), які симетричні одне одному відносно горизонтальної площини симетрії АВТ. Причому обидва ДУ будуть складатися з двох частин, які розташовані під кутом α до напрямку стискуючого ходу АВТ (див. фіг. 1). Розглянемо трикутник АВС всередині верхнього ДУ. Сторона АС вертикальна і співпадає з напрямком стискуючого ходу АВТ. Сторона ВС представляє собою товщину ДУ. Оскільки в АВТ присутні два ДУ (верхнє та нижнє), які симетричні одне одному відносно горизонтальної площини симетрії АВТ та врахо вуючи, що ВС=АС ·sinα, видно, що стискаючий хід АВТ у 2/sinα рази більший порівняно з прототипом, тому що для дотискання контей неру на висоту h, ДУ потрібно дотиснути на товщину (h sinα)/2. Завдяки цьому також підвищиться і ефективність створення тиску. Винахід проілюстровано кресленнями, де на фіг. 1 показано ущільнюючий вузол АВТ, а на фіг. 2 і 3 показано два варіанти загального вигляду АВТ (до (зліва від осі) і після (справа від осі) стискання). АВТ (фіг. 2, 3) містить дві співвісно розташовані матриці 1 із зустрічно виконаними центральними заглибленнями, круг яких на торцевих поверхнях матриць 1 виконані концентричні кільцеві канавки, всередині яких знаходяться ДУ 2, а усередині цих ДУ розміщено ущільнююче кільце 3 з міцного матеріалу, наприклад сталеве, яке може мати в перерізі форму еліпса (фіг. 2) або ромба (фіг. 3). У центральному заглибленні матриць 1 встановлено контейнер 4 з реакційним складом 5. Матриці 1 при утворенні високого тиску може бути скріплено по периферії скріплюючими кільцями 6, виконаними сталевими. Для того щоб під впливом течії матеріалу контейнера 4 та ДУ 2 ущільнююче кільце 3 не руйнувалось, його може бути виконано з, принаймні, одним розрізом у радіальному напрямку. Якщо цих розрізів більше одного, ущільнююче кільце 3 по суті буде складатися з кількох сегментів (на кресленнях не показано). АВТ працює у такий спосіб. При зближенні матриць 1 під дією зусилля преса частина контейнера 4 і ДУ 2, деформуючись, заповнюють простір між ними і, таким чином, усередині концентричних кільцевих канавок (між ущільнюючим кільцем 3 і торцевими поверхнями матриць 1) утворюються ущільнення, які перешкоджають подальшому витіканню матеріалу контейнера 4. Завдяки цьому під дією зусилля преса створюється тиск в контейнері 4. 2 33650 Фіг. 1 3 33650 Фіг. 2 Фіг. 3 4 33650 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
ДивитисяДодаткова інформація
Назва патенту англійськоюApparatus of high pressure and temperature
Автори англійськоюBalabanov Pavlo Anatoliiovych, Hryhoriev Mykola Mykhailovych
Назва патенту російськоюАппарат высокого давления и температуры
Автори російськоюБалабанов Павел Анатолиевич, Григорьев Николай Михайлович
МПК / Мітки
МПК: B01J 3/06
Мітки: тиску, апарат, температури, високого
