Елемент насадки масообмінного апарата “кільце мікульонка”

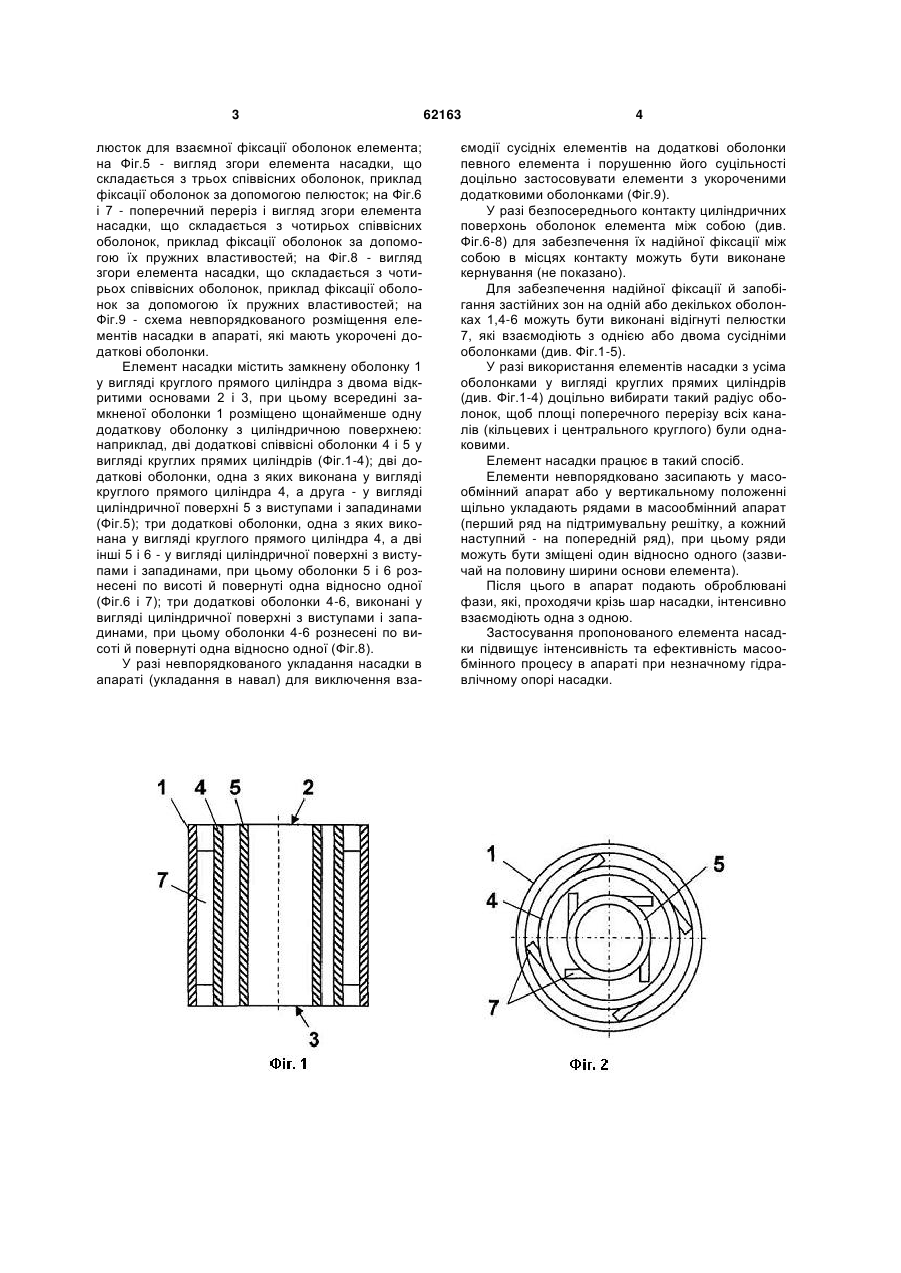

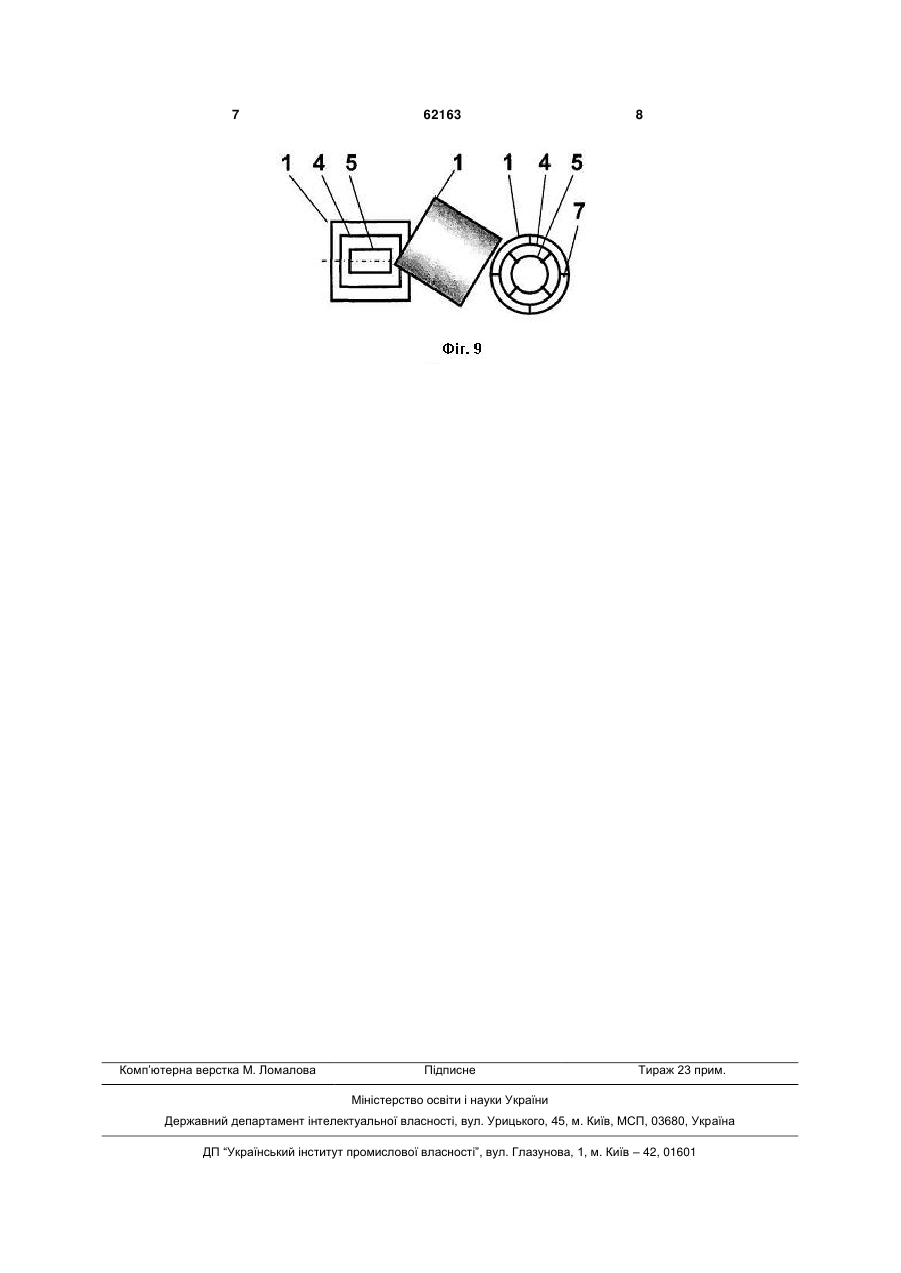

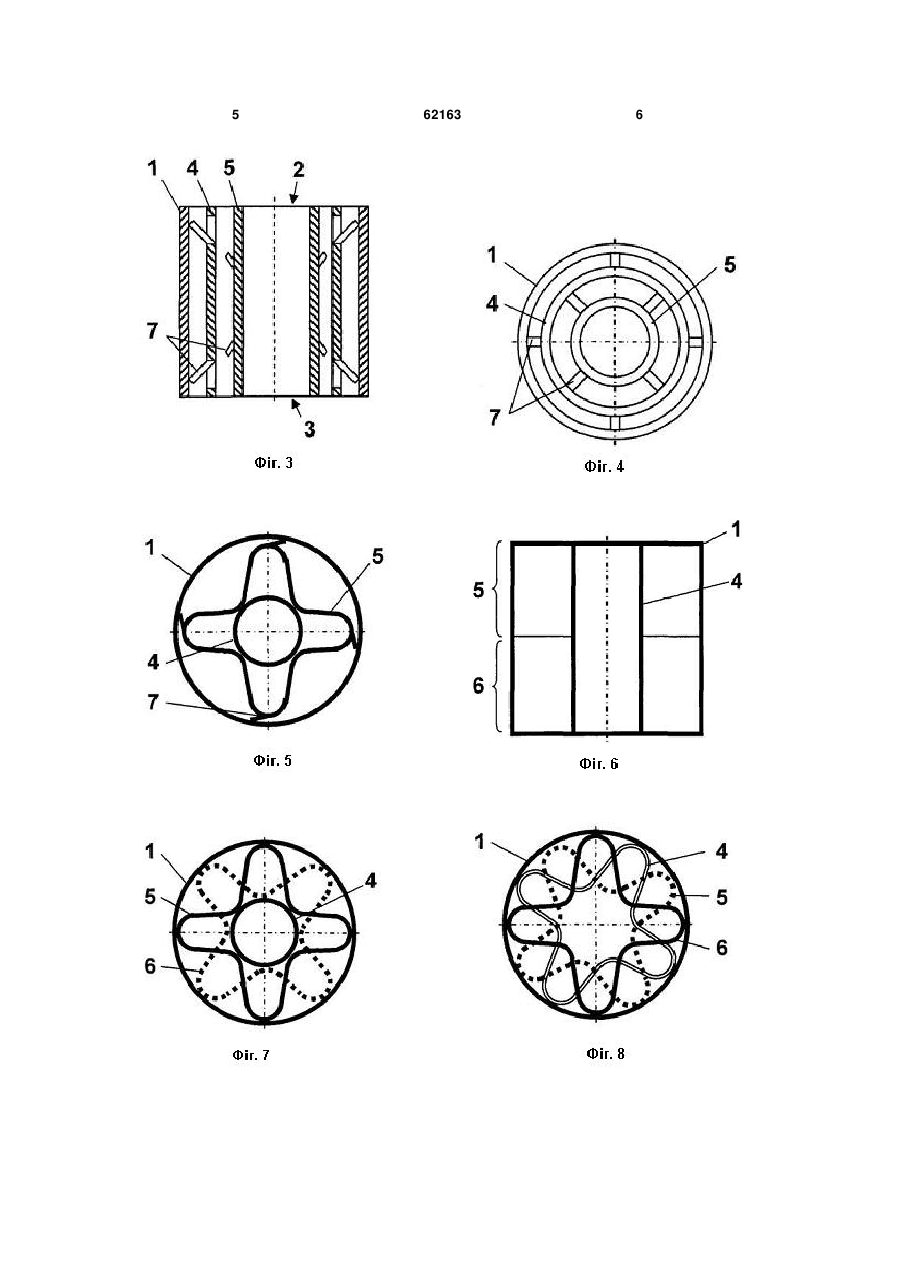

1. Елемент насадки масообмінного апарата, що містить замкнену оболонку у вигляді круглого прямого циліндра з двома відкритими основами, який відрізняється тим, що всередині замкненої 3 люсток для взаємної фіксації оболонок елемента; на Фіг.5 - вигляд згори елемента насадки, що складається з трьох співвісних оболонок, приклад фіксації оболонок за допомогою пелюсток; на Фіг.6 і 7 - поперечний переріз і вигляд згори елемента насадки, що складається з чотирьох співвісних оболонок, приклад фіксації оболонок за допомогою їх пружних властивостей; на Фіг.8 - вигляд згори елемента насадки, що складається з чотирьох співвісних оболонок, приклад фіксації оболонок за допомогою їх пружних властивостей; на Фіг.9 - схема невпорядкованого розміщення елементів насадки в апараті, які мають укорочені додаткові оболонки. Елемент насадки містить замкнену оболонку 1 у вигляді круглого прямого циліндра з двома відкритими основами 2 і 3, при цьому всередині замкненої оболонки 1 розміщено щонайменше одну додаткову оболонку з циліндричною поверхнею: наприклад, дві додаткові співвісні оболонки 4 і 5 у вигляді круглих прямих циліндрів (Фіг.1-4); дві додаткові оболонки, одна з яких виконана у вигляді круглого прямого циліндра 4, а друга - у вигляді циліндричної поверхні 5 з виступами і западинами (Фіг.5); три додаткові оболонки, одна з яких виконана у вигляді круглого прямого циліндра 4, а дві інші 5 і 6 - у вигляді циліндричної поверхні з виступами і западинами, при цьому оболонки 5 і 6 рознесені по висоті й повернуті одна відносно одної (Фіг.6 і 7); три додаткові оболонки 4-6, виконані у вигляді циліндричної поверхні з виступами і западинами, при цьому оболонки 4-6 рознесені по висоті й повернуті одна відносно одної (Фіг.8). У разі невпорядкованого укладання насадки в апараті (укладання в навал) для виключення вза 62163 4 ємодії сусідніх елементів на додаткові оболонки певного елемента і порушенню його суцільності доцільно застосовувати елементи з укороченими додатковими оболонками (Фіг.9). У разі безпосереднього контакту циліндричних поверхонь оболонок елемента між собою (див. Фіг.6-8) для забезпечення їх надійної фіксації між собою в місцях контакту можуть бути виконане кернування (не показано). Для забезпечення надійної фіксації й запобігання застійних зон на одній або декількох оболонках 1,4-6 можуть бути виконані відігнуті пелюстки 7, які взаємодіють з однією або двома сусідніми оболонками (див. Фіг.1-5). У разі використання елементів насадки з усіма оболонками у вигляді круглих прямих циліндрів (див. Фіг.1-4) доцільно вибирати такий радіус оболонок, щоб площі поперечного перерізу всіх каналів (кільцевих і центрального круглого) були однаковими. Елемент насадки працює в такий спосіб. Елементи невпорядковано засипають у масообмінний апарат або у вертикальному положенні щільно укладають рядами в масообмінний апарат (перший ряд на підтримувальну решітку, а кожний наступний - на попередній ряд), при цьому ряди можуть бути зміщені один відносно одного (зазвичай на половину ширини основи елемента). Після цього в апарат подають оброблювані фази, які, проходячи крізь шар насадки, інтенсивно взаємодіють одна з одною. Застосування пропонованого елемента насадки підвищує інтенсивність та ефективність масообмінного процесу в апараті при незначному гідравлічному опорі насадки. 5 62163 6 7 Комп’ютерна верстка М. Ломалова 62163 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
