Спосіб дистанційного контролю технічного стану буксових вузлів вагонів
Формула / Реферат
Спосіб дистанційного контролю технічного стану буксових вузлів вагонів, який полягає в тому, що температуру, вібрацію або інший параметр, який характеризує стан буксових вузлів, перетворюють у дискретний або аналоговий електричний сигнал, порівнюють з опорною величиною та по відхиленню судять про технічний стан буксового вузла з підшипниками, який відрізняється тим, що отриманий від датчиків вагона електричний сигнал, який свідчить про технічний стан буксового вузла та дислокацію вагона, передають у режимі реального масштабу часу або за запитом користувача через встановлений на кожному вагоні модуль GPS/GSM, по каналу GSM/GPRS мобільного або стільникового зв'язку до дистанційно розташованого сервера наземного пункту моніторингу, який також обладнаний приймально-передавальним модулем GSM та має доступ до Інтернету, причому букси вантажного вагона, на відміну від пасажирського, додатково обладнують датчиками з живленням від акумуляторної або сонячної батареї.
Текст

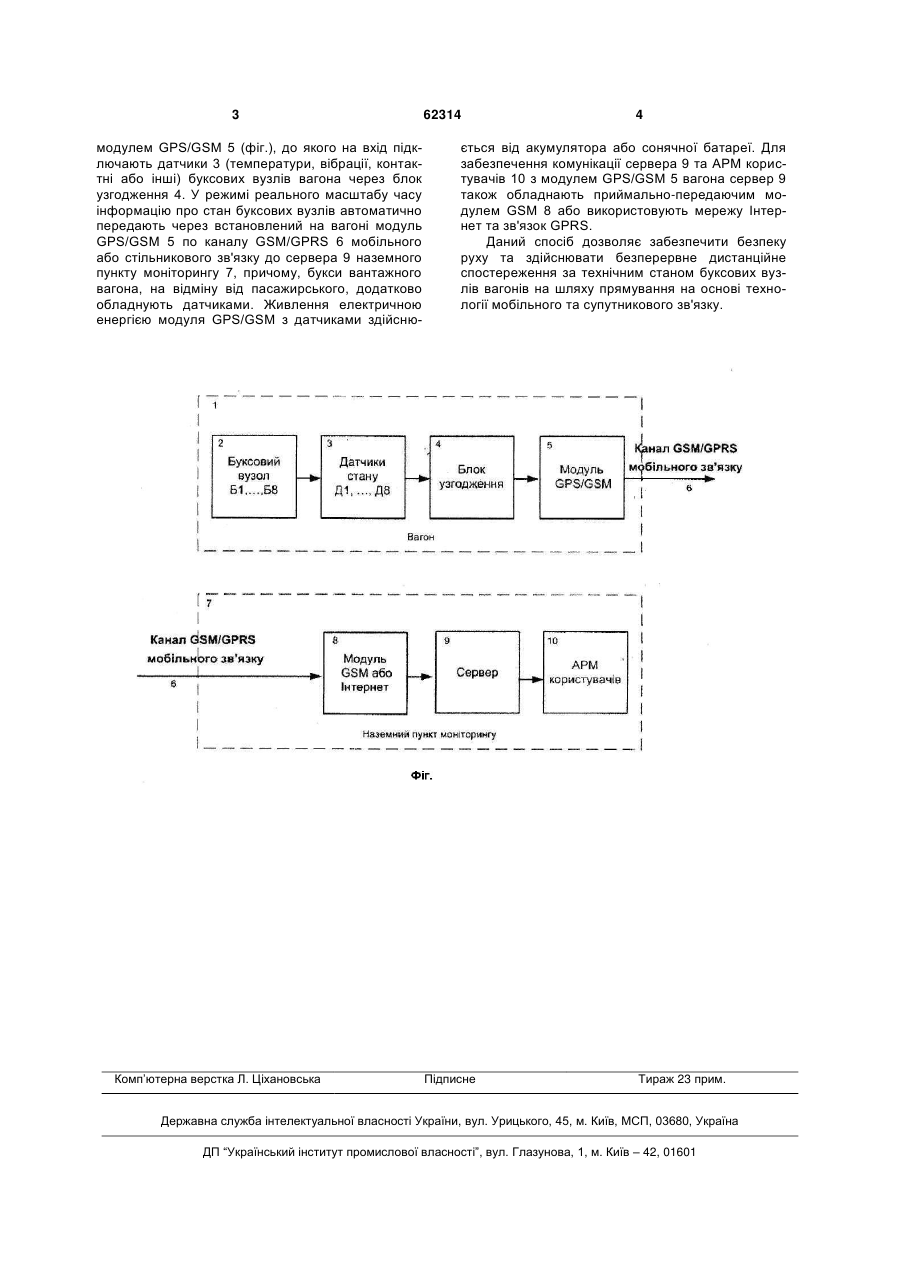

Спосіб дистанційного контролю технічного стану буксових вузлів вагонів, який полягає в тому, що температуру, вібрацію або інший параметр, який характеризує стан буксових вузлів, перетворюють у дискретний або аналоговий електричний сигнал, порівнюють з опорною величиною та по відхиленню судять про технічний стан буксового 3 модулем GPS/GSM 5 (фіг.), до якого на вхід підключають датчики 3 (температури, вібрації, контактні або інші) буксових вузлів вагона через блок узгодження 4. У режимі реального масштабу часу інформацію про стан буксових вузлів автоматично передають через встановлений на вагоні модуль GPS/GSM 5 по каналу GSM/GPRS 6 мобільного або стільникового зв'язку до сервера 9 наземного пункту моніторингу 7, причому, букси вантажного вагона, на відміну від пасажирського, додатково обладнують датчиками. Живлення електричною енергією модуля GPS/GSM з датчиками здійсню Комп’ютерна верстка Л. Ціхановська 62314 4 ється від акумулятора або сонячної батареї. Для забезпечення комунікації сервера 9 та АРМ користувачів 10 з модулем GPS/GSM 5 вагона сервер 9 також обладнають приймально-передаючим модулем GSM 8 або використовують мережу Інтернет та зв'язок GPRS. Даний спосіб дозволяє забезпечити безпеку руху та здійснювати безперервне дистанційне спостереження за технічним станом буксових вузлів вагонів на шляху прямування на основі технології мобільного та супутникового зв'язку. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of remote control of technical condition of journal units of cars
Автори англійськоюBondarenko Viacheslav Volodymyrovych
Назва патенту російськоюСпособ дистанционного контроля технического состояния буксовых узлов вагонов
Автори російськоюБондаренко Вячеслав Владимирович
МПК / Мітки
Мітки: контролю, дистанційного, стану, технічного, вузлів, спосіб, буксових, вагонів
