Спосіб безперервного контролю технічного стану статора генератора

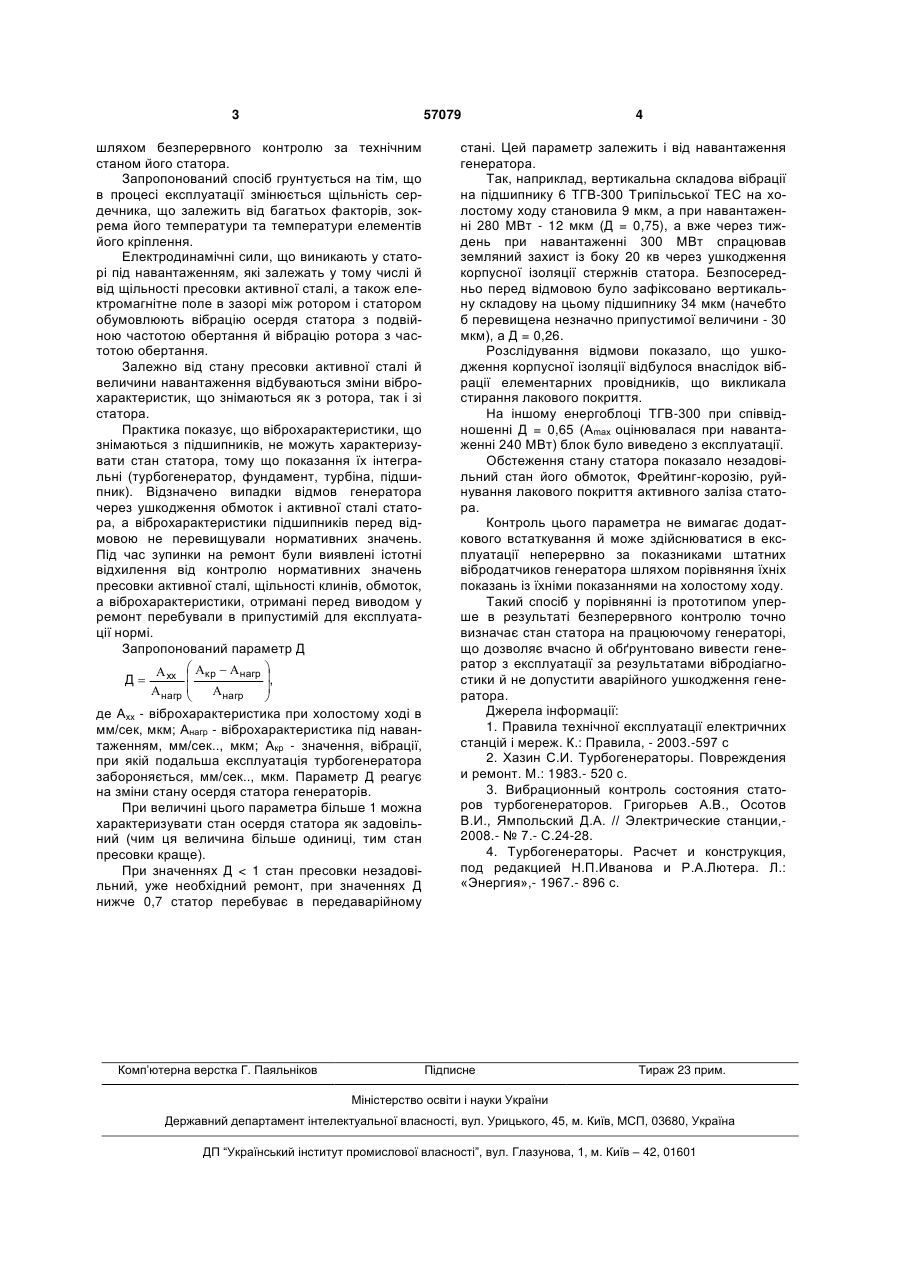

Спосіб безперервного контролю технічного стану статора генератора, який полягає в тому, що 3 57079 шляхом безперервного контролю за технічним станом його статора. Запропонований спосіб грунтується на тім, що в процесі експлуатації змінюється щільність сердечника, що залежить від багатьох факторів, зокрема його температури та температури елементів його кріплення. Електродинамічні сили, що виникають у статорі під навантаженням, які залежать у тому числі й від щільності пресовки активної сталі, а також електромагнітне поле в зазорі між ротором і статором обумовлюють вібрацію осердя статора з подвійною частотою обертання й вібрацію ротора з частотою обертання. Залежно від стану пресовки активної сталі й величини навантаження відбуваються зміни віброхарактеристик, що знімаються як з ротора, так і зі статора. Практика показує, що віброхарактеристики, що знімаються з підшипників, не можуть характеризувати стан статора, тому що показання їх інтегральні (турбогенератор, фундамент, турбіна, підшипник). Відзначено випадки відмов генератора через ушкодження обмоток і активної сталі статора, а віброхарактеристики підшипників перед відмовою не перевищували нормативних значень. Під час зупинки на ремонт були виявлені істотні відхилення від контролю нормативних значень пресовки активної сталі, щільності клинів, обмоток, а віброхарактеристики, отримані перед виводом у ремонт перебували в припустимій для експлуатації нормі. Запропонований параметр Д  хх  кр  нагр   , Д  нагр  нагр   де Ахх - віброхарактеристика при холостому ході в мм/сек, мкм; Анагр - віброхарактеристика під навантаженням, мм/сек.., мкм; Акр - значення, вібрації, при якій подальша експлуатація турбогенератора забороняється, мм/сек.., мкм. Параметр Д реагує на зміни стану осердя статора генераторів. При величині цього параметра більше 1 можна характеризувати стан осердя статора як задовільний (чим ця величина більше одиниці, тим стан пресовки краще). При значеннях Д < 1 стан пресовки незадовільний, уже необхідний ремонт, при значеннях Д нижче 0,7 статор перебуває в передаварійному Комп’ютерна верстка Г. Паяльніков 4 стані. Цей параметр залежить і від навантаження генератора. Так, наприклад, вертикальна складова вібрації на підшипнику 6 ТГВ-300 Трипільської ТЕС на холостому ходу становила 9 мкм, а при навантаженні 280 МВт - 12 мкм (Д = 0,75), а вже через тиждень при навантаженні 300 МВт спрацював земляний захист із боку 20 кв через ушкодження корпусної ізоляції стержнів статора. Безпосередньо перед відмовою було зафіксовано вертикальну складову на цьому підшипнику 34 мкм (начебто б перевищена незначно припустимої величини - 30 мкм), а Д = 0,26. Розслідування відмови показало, що ушкодження корпусної ізоляції відбулося внаслідок вібрації елементарних провідників, що викликала стирання лакового покриття. На іншому енергоблоці ТГВ-300 при співвідношенні Д = 0,65 (Аmах оцінювалася при навантаженні 240 МВт) блок було виведено з експлуатації. Обстеження стану статора показало незадовільний стан його обмоток, Фрейтинг-корозію, руйнування лакового покриття активного заліза статора. Контроль цього параметра не вимагає додаткового встаткування й може здійснюватися в експлуатації неперервно за показниками штатних вібродатчиков генератора шляхом порівняння їхніх показань із їхніми показаннями на холостому ходу. Такий спосіб у порівнянні із прототипом уперше в результаті безперервного контролю точно визначає стан статора на працюючому генераторі, що дозволяє вчасно й обґрунтовано вивести генератор з експлуатації за результатами вібродіагностики й не допустити аварійного ушкодження генератора. Джерела інформації: 1. Правила технічної експлуатації електричних станцій і мереж. К.: Правила, - 2003.-597 с 2. Хазин С.И. Турбогенераторы. Повреждения и ремонт. М.: 1983.- 520 с. 3. Вибрационный контроль состояния статоров турбогенераторов. Григорьев А.В., Осотов В.И., Ямпольский Д.А. // Электрические станции,2008.- № 7.- С.24-28. 4. Турбогенераторы. Расчет и конструкция, под редакцией Н.П.Иванова и Р.А.Лютера. Л.: «Энергия»,- 1967.- 896 с. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
