Пристрій для виготовлення розгорток картонних упаковок

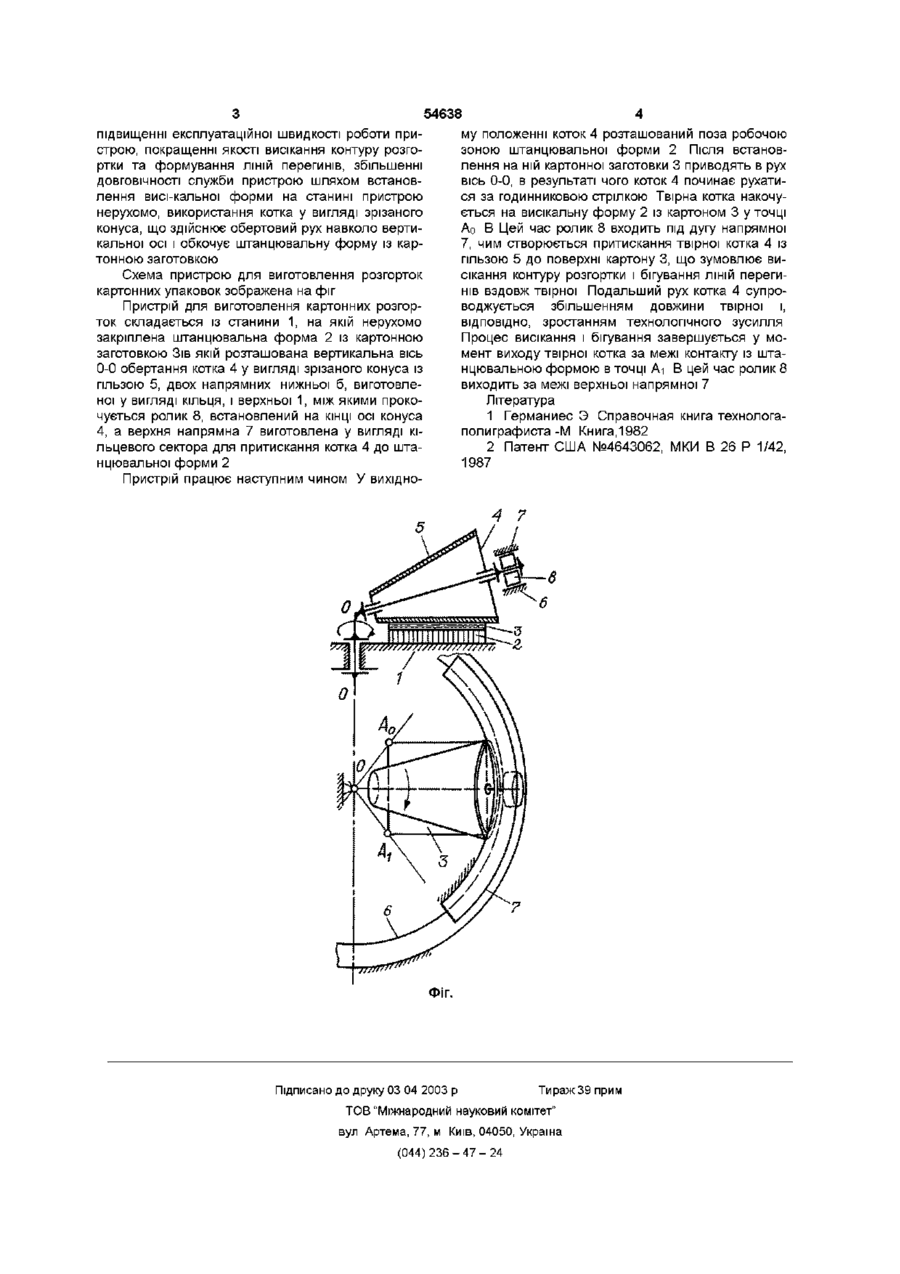

Пристрій для виготовлення розгорток картонних упаковок, який містить вузол висікання, штанцювальну форму, який відрізняється тим, що вузол висікання виконаний як коток у вигляді зрізаного конуса, який обертається навколо осі, перпендикулярної до площини нерухомої штанцювальної форми, при цьому на КІНЦІ ОСІ котка розміщений ролик, який виконаний з можливістю кочення по нижній кільцевій напрямній, а у зоні висікання він контактує із верхньою дугоподібною напрямною, що виконана у вигляді сектора, для забезпечення притискання котка до робочої площини штанцювальної форми Винахід стосується пакувального машинобудування, а конкретно - галузі, яка займається виготовленням картонних пачок та коробок для пакування промислових і продовольчих товарів Відомо, ЩО ДЛЯ виготовлення упаковок із картону необхідно висікти їх розгортки та нанести лінії перегинів Ця операція виконується методом штанцювання на пресах з допомогою спеціальних форм [1] Найбільш ВІДОМІ штанцювальні преси тигельного типу, в яких виготовлення розгорток із нанесенням ЛІНІЙ перегинів виконується одночасно по всьому контуру Такі преси мають ряд недоліків, які полягають у тому, що зворотно-поступальний рух плити викликає інерційні навантаження, у зоні висікання виникають великі технологічні зусилля, низька продуктивність пресів через реверсивний рух робочої плити Найближчим аналогом до запропонованого винаходу є пристрій для виготовлення розгорток із картону, в якому висікання здійснюється пропусканням встановленої на стрічках транспортера висікальної форми із картонною заготовкою між циліндрами, що обертаються При цьому здійснюється послідовне висікання розгортки і бігування ЛІНІЙ перегинів шляхом взаємодії ножів форми з поверхнею циліндра [2] Після висікання з поверхні штанцформи знімають висічені розгортки, встановлюють нову картонну заготовку і технологічний процес повторюється Проте, в даному технічному рішенні не лікві довані наступні недоліки в момент входження штанцформи із картонною заготовкою у робочу зону між двома циліндрами, що мають примусовий рух, різко зростає технологічне зусилля, яке передається на ПІДШИПНИКОВІ вузли і негативно впливає на їх термін служби, - штанцювальна форма із картонною заготовкою під час заведення у робочу зону, у процесі висікання і виведення із робочої зони перебуває у русі, чим створюються умови для порушення приводки задрукованої заготовки відносно бігувального і висікального інструменту штанцформи, - для обслуговування пристрою необхідно задіювати двох працівників В основу винаходу поставлена задача створення нового продуктивного, надійного в експлуатації пристрою для виготовлення якісних розгорток, в якому висікальна форма із картонною заготовкою є нерухомою, технологічне зусилля наростає поступово до максимального значення, після чого спадає Поставлена задача вирішується за рахунок запропонованого пристрою для виготовлення розгорток картонних упаковок, який включає штанцювальну форму і вузол висікання, згідно з винаходом, укомплектований котком у вигляді зрізаного конуса, що здійснює обертовий рух навколо вертикальної осі, і своєю поверхнею обкочує нерухому штанцювальну форму із картонною заготовкою Таким чином, технічний результат полягає у 00 со (О ю підвищенні експлуатаційної швидкості роботи пристрою, покращенні якості висікання контуру розгортки та формування ЛІНІЙ перегинів, збільшенні ДОВГОВІЧНОСТІ служби пристрою шляхом встановлення висі-кальної форми на станині пристрою нерухомо, використання котка у вигляді зрізаного конуса, що здійснює обертовий рух навколо вертикальної осі і обкочує штанцювальну форму із картонною заготовкою Схема пристрою для виготовлення розгорток картонних упаковок зображена на фіг Пристрій для виготовлення картонних розгорток складається із станини 1, на якій нерухомо закріплена штанцювальна форма 2 із картонною заготовкою Зів якій розташована вертикальна вісь 0-0 обертання котка 4 у вигляді зрізаного конуса із гільзою 5, двох напрямних нижньої б, виготовленої у вигляді кільця, і верхньої 1, між якими прокочується ролик 8, встановлений на КІНЦІ ОСІ конуса 4, а верхня напрямна 7 виготовлена у вигляді кільцевого сектора для притискання котка 4 до штанцювальної форми 2 Пристрій працює наступним чином У вихідно 54638 му положенні коток 4 розташований поза робочою зоною штанцювальної форми 2 Після встановлення на ній картонної заготовки 3 приводять в рух вісь 0-0, в результаті чого коток 4 починає рухатися за годинниковою стрілкою Твірна котка накочується на висікальну форму 2 із картоном 3 у точці Ао В Цей час ролик 8 входить під дугу напрямної 7, чим створюється притискання твірної котка 4 із гільзою 5 до поверхні картону 3, що зумовлює висікання контуру розгортки і бігування ЛІНІЙ перегинів вздовж твірної Подальший рух котка 4 супроводжується збільшенням довжини твірної і, ВІДПОВІДНО, зростанням технологічного зусилля Процес висікання і бігування завершується у момент виходу твірної котка за межі контакту із штанцювальною формою в точці Аі В цей час ролик 8 виходить за межі верхньої напрямної 7 Література 1 Германиес Э Справочная книга технологаполиграфиста-М Книга,1982 2 Патент США №4643062, МКИ В 26 Р 1/42, 1987 4 7 0 7 Фіг. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
