Пристрій для виготовлення розгорток картонних упаковок

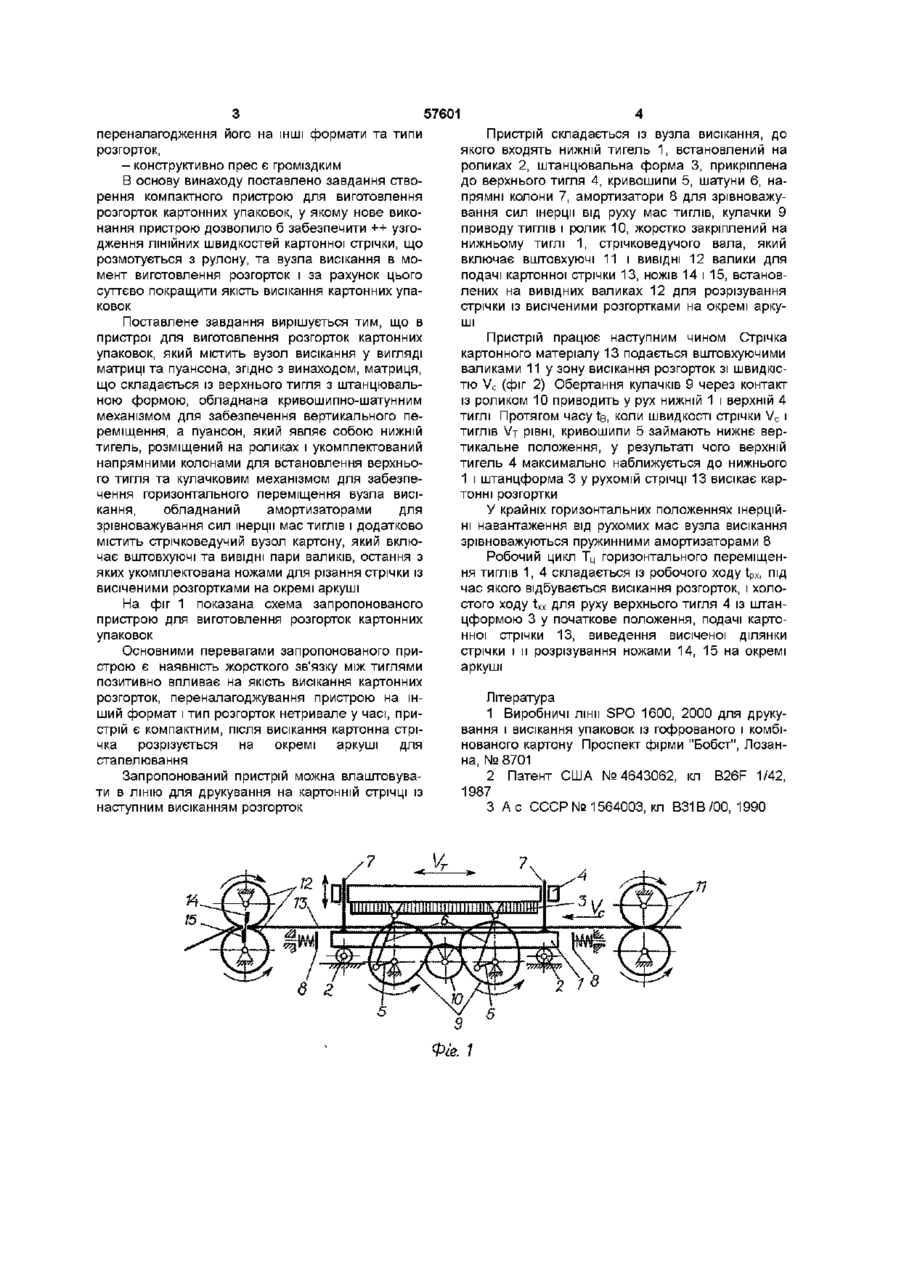

Пристрій для виготовлення розгорток картонних упаковок, який містить вузол висікання, що складається із рухомої матриці зі штанцювальною формою і пуансона, та стрічковедучий вузол кар Винахід відноситься до упакувального машинобудування, а зокрема - до галузі, яка займається виготовленням картонних пачок і коробок для упаковування промислових і продовольчих товарів Для виготовлення картонних упаковок потрібно висікти їх розгортки і сформувати лінії перегинів Цю операцію виконують методом штанцювання на пресах з допомогою спеціальної форми, яка складається із дерев'яної основи, висікальних та бігувальних (перфорувальних) ножів, щільно встановлених у пропилених щілинах основи ВІДПОВІДНО конфігурації розгортки ВІДОМІ штанцювальні преси тигельного типу, в яких робоча плита виконує зворотньопоступальний рух [1] До основних недоліків можна віднести великі технологічні зусилля виготовлення картонних розгорток, зворотньо-поступальний рух плити породжує інерційні навантаження, обробка картонного матеріалу здійснюється під час його вистою Для суттєвого зменшення технологічного зусилля використовують преси, в яких висікання відбувається шляхом пропускання встановленої на стрічках транспортера штанцформи із картонною заготовкою між циліндрами, що обертаються Таким чином, висікання розгорток здійснюється по тону, який відрізняється тим, що матриця виконана у вигляді верхнього тигля та обладнана кривошипно-шатунним механізмом для забезпечення вертикального переміщення, а пуансон виконаний у вигляді нижнього тигля та розміщений на роликах і укомплектований напрямними колонами для встановлення верхнього тигля та кулачковим механізмом для забезпечення горизонтального переміщення вузла висікання, крім того пуансон обладнаний амортизаторами для зрівноважування сил інерції мас тиглів, а стрічковедучий вузол картону включає вштовхуючі та ВИВІДНІ пари валиків, остання з яких укомплектована ножами для різання стрічки із висіченими розгортками на окремі аркуші слідовно внаслідок взаємодії ножів штанцформи з поверхнею циліндра [2] У даному технічному рішенні не ліквідовані наступні недоліки після подачі форми із картонною заготовкою у секцію висікання необхідно повертати и у початкове положення, що створює труднощі під час обслуговування устаткування, у пристрої не вирішено питання фіксування заготовки на ножах штанцформи перед висіканням, що негативно впливає на суміщення задрукованого поля з контуром розгортки Найближчим аналогом запропонованого винаходу є прес для виготовлення заготовок тари [3] Він складається із пуансона та матриці, яка виготовлена у вигляді траків безконечного (нескінченого) ланцюга із закріпленими на них штанцформами Пуансоном є вал і безконечний еластичний елемент, що його огинає Проте, в конструкції прототипа є недоліки - відсутність ретельного стикування частин штанцформ, які встановлені на траках безконечного гусеничного ланцюга, неминуче викликає появу дефектів у розгортках, - вздовж гусеничного ланцюга необхідно встановлювати ціле число штанцформ, інакше частина картонної стрічки буде відбраковуватися, - у конструкції преса невирішеним є питання О о (О ю 57601 переналагодження його на ІНШІ формати та типи розгорток, - конструктивно прес є громіздким В основу винаходу поставлено завдання створення компактного пристрою для виготовлення розгорток картонних упаковок, у якому нове виконання пристрою дозволило б забезпечити ++ узгодження ЛІНІЙНИХ швидкостей картонної стрічки, що розмотується з рулону, та вузла висікання в момент виготовлення розгорток і за рахунок цього суттєво покращити якість висікання картонних упаковок Поставлене завдання вирішується тим, що в пристрої для виготовлення розгорток картонних упаковок, який містить вузол висікання у вигляді матриці та пуансона, згідно з винаходом, матриця, що складається із верхнього тигля з штанцювальною формою, обладнана кривошипно-шатунним механізмом для забезпечення вертикального переміщення, а пуансон, який являє собою нижній тигель, розміщений на роликах і укомплектований напрямними колонами для встановлення верхнього тигля та кулачковим механізмом для забезпечення горизонтального переміщення вузла висікання, обладнаний амортизаторами для зрівноважування сил інерції маститів і додатково містить стрічковедучий вузол картону, який включає вштовхуючі та ВИВІДНІ пари валиків, остання з яких укомплектована ножами для різання стрічки із висіченими розгортками на окремі аркуші На фіг 1 показана схема запропонованого пристрою для виготовлення розгорток картонних упаковок Основними перевагами запропонованого пристрою є наявність жорсткого зв'язку між тиглями позитивно впливає на якість висікання картонних розгорток, переналагоджування пристрою на інший формат і тип розгорток нетривале у часі, пристрій є компактним, після висікання картонна стрічка розрізується на окремі аркуші для стапелювання Запропонований пристрій можна влаштовувати в ЛІНІЮ для друкування на картонній стрічці із наступним висіканням розгорток Пристрій складається із вузла висікання, до якого входять нижній тигель 1, встановлений на роликах 2, штанцювальна форма 3, прикріплена до верхнього тигля 4, кривошипи 5, шатуни 6, напрямні колони 7, амортизатори 8 для зрівноважування сил інерції від руху мас тиглів, кулачки 9 приводу тиглів і ролик 10, жорстко закріплений на нижньому тиглі 1, стрічковедучого вала, який включає вштовхуючі 11 і ВИВІДНІ 12 валики для подачі картонної стрічки 13, ножів 14 і 15, встановлених на вивідних валиках 12 для розрізування стрічки із висіченими розгортками на окремі аркуші Пристрій працює наступним чином Стрічка картонного матеріалу 13 подається вштовхуючими валиками 11 у зону висікання розгорток зі швидкістю Vc (фіг 2) Обертання кулачків 9 через контакт із роликом 10 приводить у рух нижній 1 і верхній 4 тиглі Протягом часу te, коли швидкості стрічки Vc і тиглів VT рівні, кривошипи 5 займають нижнє вертикальне положення, у результаті чого верхній тигель 4 максимально наближується до нижнього 1 і штанцформа 3 у рухомій стрічці 13 висікає картонні розгортки У крайніх горизонтальних положеннях інерційні навантаження від рухомих мас вузла висікання зрівноважуються пружинними амортизаторами 8 Робочий цикл Тц горизонтального переміщення тиглів 1, 4 складається із робочого ходу t p x , під час якого відбувається висікання розгорток, і холостого ходу t x x для руху верхнього тигля 4 із штанцформою 3 у початкове положення, подачі картонної стрічки 13, виведення висіченої ділянки стрічки і и розрізування ножами 14, 15 на окремі аркуші Література 1 Виробничі лінії SPO 1600, 2000 для друкування і висікання упаковок із гофрованого і комбінованого картону Проспект фірми "Бобст", Лозанна, № 8701 2 Патент США №4643062, кл B26F 1/42, 1987 3 А с СССР № 1564003, кл В31В/00, 1990 57601 V Л —* Vo \ Ъи І РЖ a / U Фіг, 2 Комп'ютерна верстка В Рябиця Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа,8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
