Пристрій для виявлення прихованої зовнішньої кровотечі

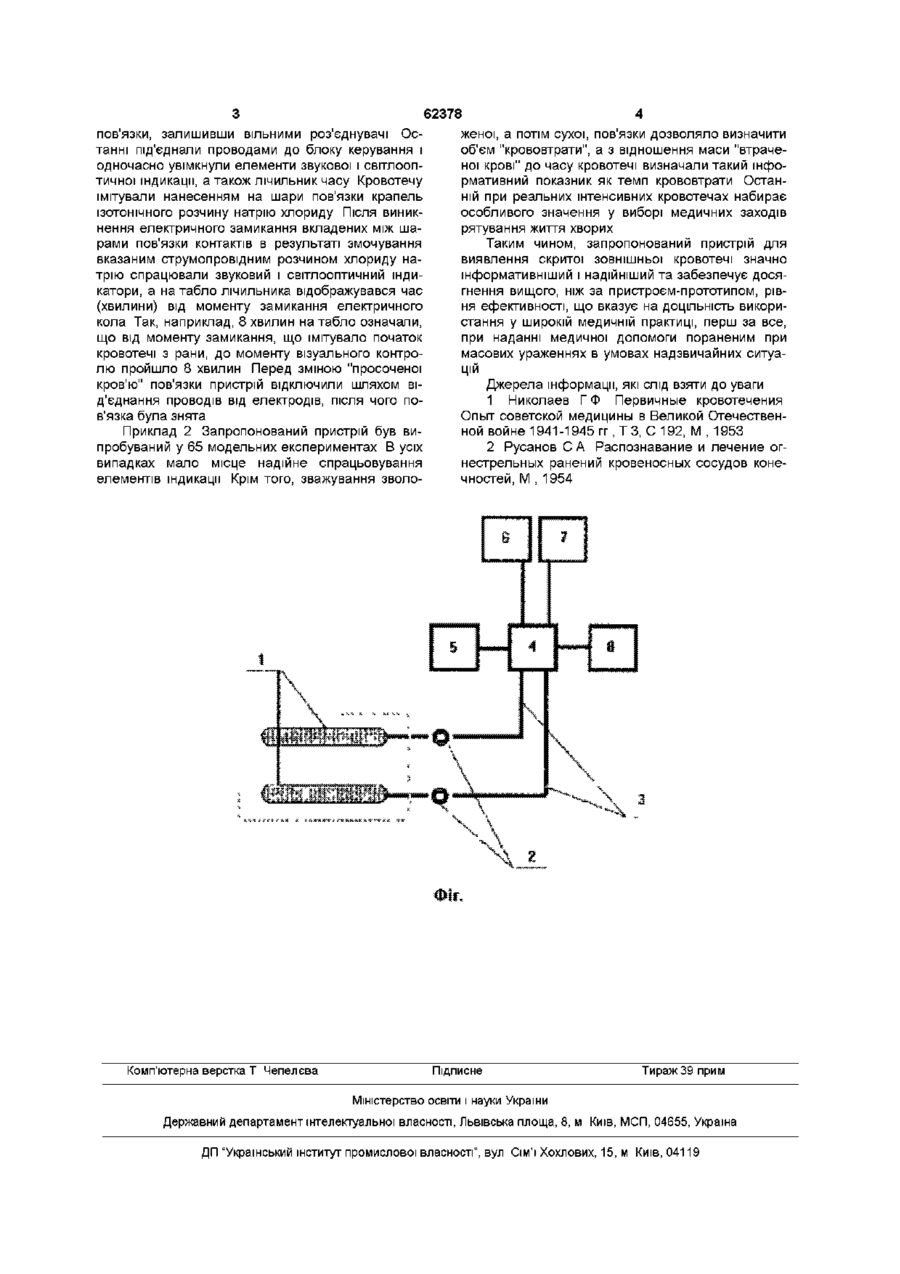

Пристрій для виявлення прихованої зовнішньої кровотечі, який складається з індикатора крові у вигляді сухої пов'язки, який відрізняється тим, що індикатор крові додатково оснащений гнучкими струмопровідними елементами у вигляді принаймні двох електродів, встановлених між шарами сухої пов'язки, причому електроди функціонально і електрично з'єднані з блоком керування з автономним джерелом електроживлення, а блок керування оснащений елементами звукової, світлооптичної індикації і лічильником часу кровотечі Пристрій стосується медицини, зокрема медичної техніки, і може бути використаний для діагностики і усунення окритої зовнішньої кровотечі, особливо за умов надзвичайних ситуацій мирного і воєнного часу Відомий пристрій для виявлення скритої зовнішньої кровотечі, який складається з індикатора поза судинної крові у вигляді сухої пов'язки [1] Недоліком відомого пристрою є недостатній рівень ефективності через обмеження інформативності у випадку повільних і в той же час небезпечних для життя кровотеч Крім того, відомий пристрій у вигляді звичайної пов'язки може бути неефективним при значній КІЛЬКОСТІ постраждалих з ЗОВНІШНІМИ кровотечами Особливо зазначений недолік проявляється при здійсненні евакуаційнотранспортних заходів в умовах надзвичайних ситуацій мирного і воєнного часу, що слід оцінювати як недостатній рівень технологічності В основу винаходу поставлено завдання вдосконалити відомий пристрій, в якому шляхом введення додаткового конструктивного блоку, виконаного на сучасній елементній базі, досягають підвищення інформативності та технологічності пристрою, а отже - підвищення ефективності від його застосування Поставлене завдання вирішують тим, що у відомому пристрої для виявлення скритої зовнішньої кровотечі, який складається з індикатора крові у вигляді сухої пов'язки, ВІДПОВІДНО до винаходу індикатор крові додатково оснащений гнучкими струмопровідними елементами у вигляді принаймні двох електродів, встановлених між шарами сухої пов'язки, причому електроди функціонально і електричне з'єднані з блоком керування з автономним джерелом електроживлення, а блок керування оснащений елементами звукової, світлооптичної індикації і лічильником часу кровотечі Конкретно пристрій для виявлення окритої зовнішньої кровотечі (Фіг) складається принаймні з двох гнучких електродів 1, під'єднаних через електричні роз'єднувачі 2 і електричний з'єднувальний провід 3 до електронного блоку керування 4 з автономним джерелом 5 електроживлення, причому блок керування оснащений елементами звукової і світлооптичної індикації 6, 7 ВІДПОВІДНО І електронним лічильником 8 часу кровотечі Пристрій працює таким чином На підготовчому етапі гнучкі електроди 1 вкладають між шарами пов'язки на рану з імовірною можливістю кровотечі, а після завершення накладання медичної пов'язки через роз'єднувачі 2 і провід 3 електроди 1 під'єднують до блоку керування 4 Останній з'єднують з автономним джерелом 5 електроживлення і вмикають елементи звукової і світлооптичної індикації 6, 7 і лічильник 8 часу кровотечі При кровотечі в результаті змочування струмопровідною рідиною, якою є кров, шарів пов'язки між електродами 1 відбувається різке зниження електричного опору, в результаті чого електричне коло замикається і спрацьовують звуковий і світлооптичний індикатори, вмикається лічильник часу, який буде вести ВІДЛІК часу кровотечі до моменту відключення пристрою під час перев'язки по медичним показанням Приклад 1 На передпліччя наклали декілька турів пов'язки, після чого на марлевій поверхні розмістили два електроди і завершили накладання 00 со сч (О 62378 женої, а потім сухої, повязки дозволяло визначити об'єм "крововтрати", а з відношення маси "втраченої крові" до часу кровотечі визначали такий інформативний показник як темп крововтрати Останній при реальних інтенсивних кровотечах набирає особливого значення у виборі медичних заходів рятування життя хворих Таким чином, запропонований пристрій для виявлення скритої зовнішньої кровотечі значно інформативніший і надійніший та забезпечує досягнення вищого, ніж за пристроєм-прототипом, рівня ефективності, що вказує на ДОЦІЛЬНІСТЬ використання у широкій медичній практиці, перш за все, при наданні медичної допомоги пораненим при масових ураженнях в умовах надзвичайних ситуацій Джерела інформації, які слід взяти до уваги 1 Николаев Г Ф Первичные кровотечения Опыт советской медицины в Великой Отечественной войне 1941 -1945 гг, Т 3, С 192, М , 1953 Приклад 2 Запропонований пристрій був випробуваний у 65 модельних експериментах В усіх 2 Русанов С А Распознавание и лечение огвипадках мало місце надійне спрацьовування нестрельных ранений кровеносных сосудов конеелементів індикації Крім того, зважування зволочностей, М,1954 пов'язки, залишивши вільними роз'єднувачі Останні під'єднали проводами до блоку керування і одночасно увімкнули елементи звукової і світлооптичної індикації, а також лічильник часу Кровотечу імітували нанесенням на шари пов'язки крапель ІЗОТОНІЧНОГО розчину натрію хлориду Після виникнення електричного замикання вкладених між шарами пов'язки контактів в результаті змочування вказаним струмопровідним розчином хлориду натрію спрацювали звуковий і світлооптичний індикатори, а на табло лічильника відображувався час (хвилини) від моменту замикання електричного кола Так, наприклад, 8 хвилин на табло означали, що від моменту замикання, що імітувало початок кровотечі з рани, до моменту візуального контролю пройшло 8 хвилин Перед зміною "просоченої кров'ю" пов'язки пристрій відключили шляхом від'єднання проводів від електродів, після чого пов'язка була знята Комп'ютерна верстка Т Чепелсва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
