Застосування сульфокалікс[4]арену як добавки до протонопровідних мембран

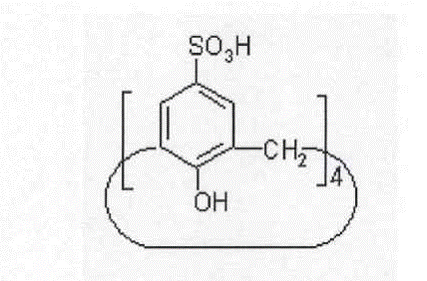

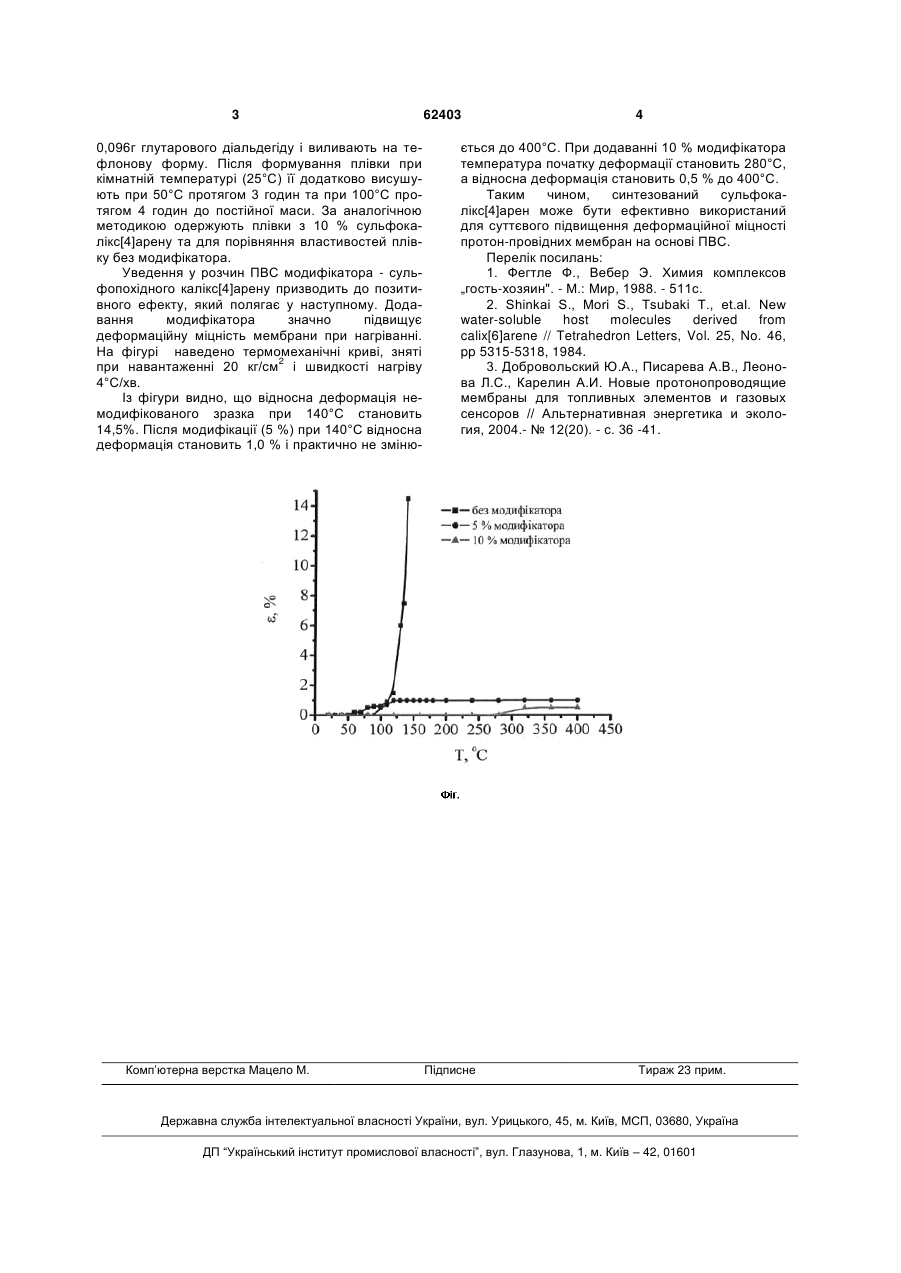

Застосування сульфокалікс[4]арену загальної формули: 2 як добавки при виготовленні протонпровідної мембрани на основі ПВС для підвищення деформаційної теплостійкості при збереженні протонної провідності. Сульфокалікс[4]арен синтезують за методикою, що наведена у літературі [2]. Приклад одержання модифікованої мембрани. До розчину 0,5 г ПВС у 20 мл води додають 0,025 г (5 % від наважки ПВС) сульфокалікс[4]арену, (19) 1 3 0,096г глутарового діальдегіду і виливають на тефлонову форму. Після формування плівки при кімнатній температурі (25°С) її додатково висушують при 50°С протягом 3 годин та при 100°С протягом 4 годин до постійної маси. За аналогічною методикою одержують плівки з 10 % сульфокалікс[4]арену та для порівняння властивостей плівку без модифікатора. Уведення у розчин ПВС модифікатора - сульфопохідного калікс[4]арену призводить до позитивного ефекту, який полягає у наступному. Додавання модифікатора значно підвищує деформаційну міцність мембрани при нагріванні. На фігурі наведено термомеханічні криві, зняті 2 при навантаженні 20 кг/см і швидкості нагріву 4°С/хв. Із фігури видно, що відносна деформація немодифікованого зразка при 140°С становить 14,5%. Після модифікації (5 %) при 140°С відносна деформація становить 1,0 % і практично не зміню Комп’ютерна верстка Мацело М. 62403 4 ється до 400°С. При додаванні 10 % модифікатора температура початку деформації становить 280°С, а відносна деформація становить 0,5 % до 400°С. Таким чином, синтезований сульфокалікс[4]арен може бути ефективно використаний для суттєвого підвищення деформаційної міцності протон-провідних мембран на основі ПВС. Перелік посилань: 1. Фегтле Ф., Вебер Э. Химия комплексов „гость-хозяин". - М.: Мир, 1988. - 511с. 2. Shinkai S., Mori S., Tsubaki Т., et.al. New water-soluble host molecules derived from calix[6]arene // Tetrahedron Letters, Vol. 25, No. 46, pp 5315-5318, 1984. 3. Добровольский Ю.А., Писарева А.В., Леонова Л.С., Карелин А.И. Новые протонопроводящие мембраны для топливных элементов и газовых сенсоров // Альтернативная энергетика и экология, 2004.- № 12(20). - с. 36 -41. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
