Машина первинної очистки зерна
Номер патенту: 62443
Опубліковано: 25.08.2011
Автори: Ловейкін Вячеслав Сергійович, Кулик Василь Петрович, Кулик Оксана Анатоліївна
Формула / Реферат
Машина первинної очистки зерна, що містить два решітних стани, які розміщені один під одним, та кривошипно-шатунний привід, яка відрізняється тим, що радіуси послідовно розміщених кривошипів зміщені один відносно одного в напрямку обертання на кут 90° (π/2).
Текст

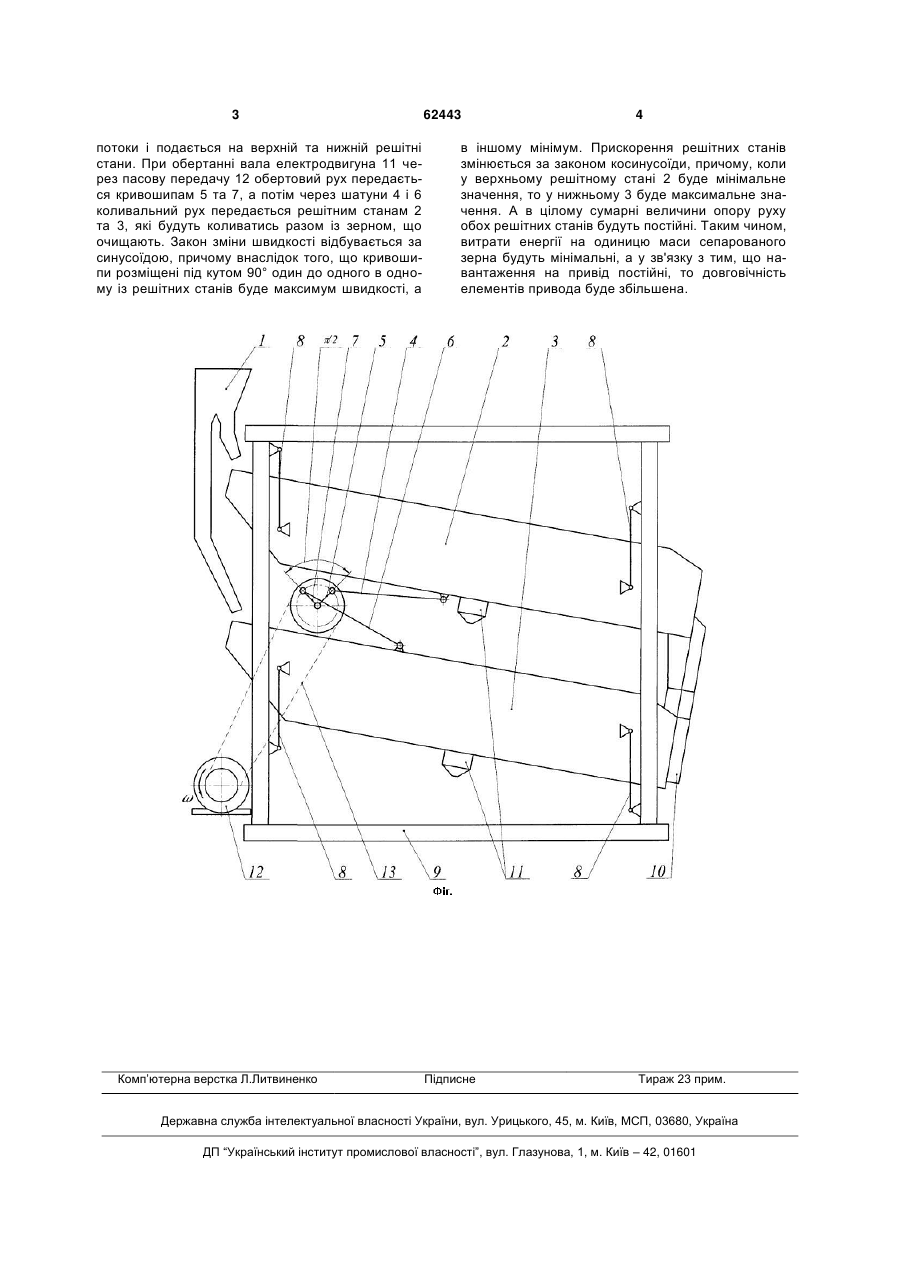

Машина первинної очистки зерна, що містить два решітних стани, які розміщені один під одним, та кривошипно-шатунний привід, яка відрізняється тим, що радіуси послідовно розміщених кривошипів зміщені один відносно одного в напрямку обертання на кут 90° (π/2). (19) (21) u201102066 (22) 21.02.2011 (24) 25.08.2011 (46) 25.08.2011, Бюл.№ 16, 2011 р. (72) ЛОВЕЙКІН В'ЯЧЕСЛАВ СЕРГІЙОВИЧ, КУЛИК ВАСИЛЬ ПЕТРОВИЧ, КУЛИК ОКСАНА АНАТОЛІЇВНА (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ 3 потоки і подається на верхній та нижній решітні стани. При обертанні вала електродвигуна 11 через пасову передачу 12 обертовий рух передається кривошипам 5 та 7, а потім через шатуни 4 і 6 коливальний рух передається решітним станам 2 та 3, які будуть коливатись разом із зерном, що очищають. Закон зміни швидкості відбувається за синусоїдою, причому внаслідок того, що кривошипи розміщені під кутом 90° один до одного в одному із решітних станів буде максимум швидкості, а Комп’ютерна верстка Л.Литвиненко 62443 4 в іншому мінімум. Прискорення решітних станів змінюється за законом косинусоїди, причому, коли у верхньому решітному стані 2 буде мінімальне значення, то у нижньому 3 буде максимальне значення. А в цілому сумарні величини опору руху обох решітних станів будуть постійні. Таким чином, витрати енергії на одиницю маси сепарованого зерна будуть мінімальні, а у зв'язку з тим, що навантаження на привід постійні, то довговічність елементів привода буде збільшена. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMachine for primary grain cleaninig
Автори англійськоюLoveikin Viacheslav Serhiiovych, Kulyk Vasyl Petrovych, Kulyk Oksana Anatoliivna
Назва патенту російськоюМашина первичной очистки зерна
Автори російськоюЛовейкин Вячеслав Сергеевич, Кулик Василий Петрович, Кулик Оксана Анатольевна
МПК / Мітки
МПК: B07B 1/28, A01F 12/44
Мітки: очистки, машина, первинної, зерна
