Машина для шліфування зерна

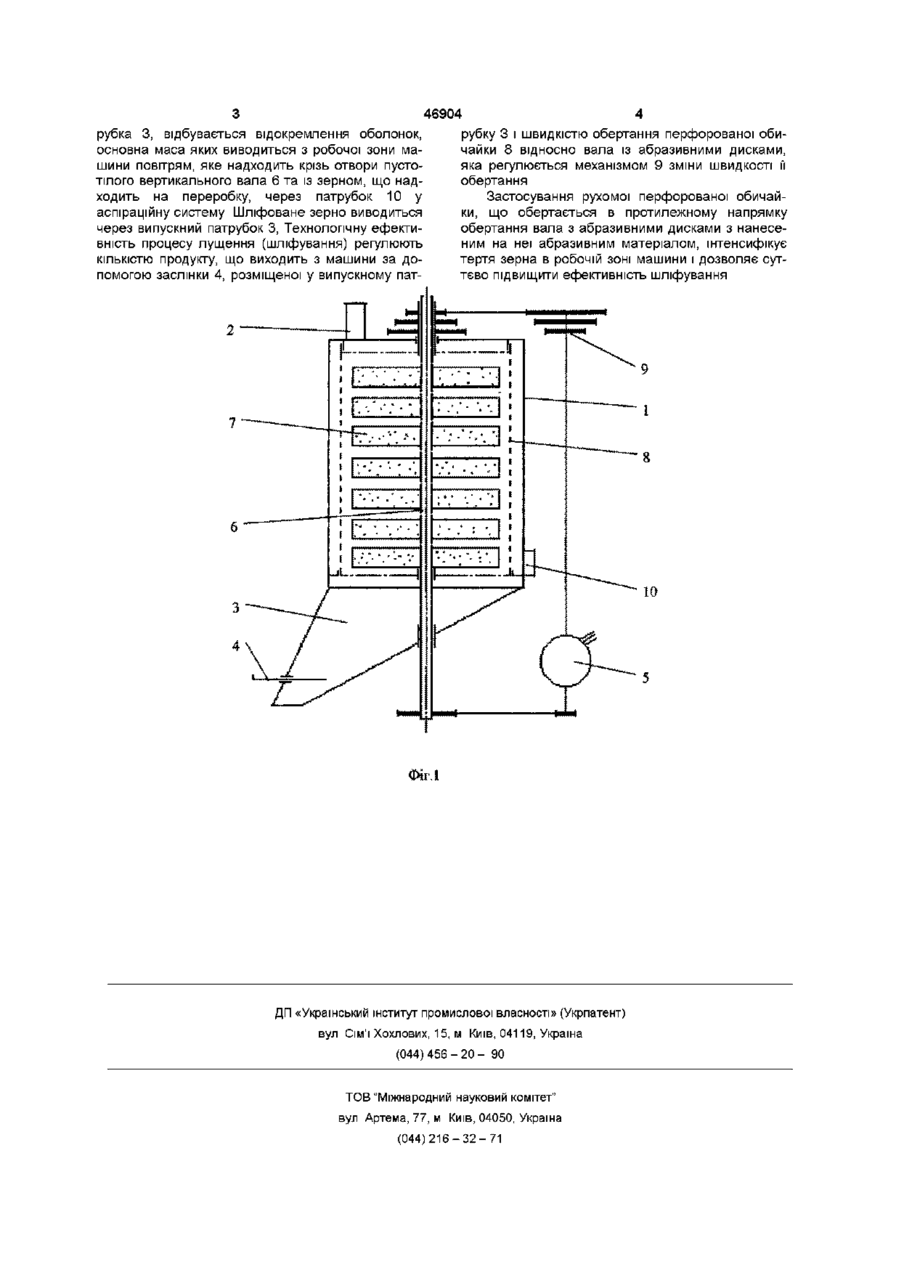

Машина для шліфування зерна, що містить корпус, розміщений в ньому і з'єднаний із приво дом вертикальний перфорований вал із жорстко закріпленими на ньому абразивними дисками, перфоровану обичайку, розміщену в корпусі концентрично валу із дисками, завантажувальний та випускний патрубки, розміщені ВІДПОВІДНО у верхній та нижній частинах корпуса, аспіраційний патрубок, яка відрізняється тим, що перфорована обичайка виконана рухомою з можливістю обертання в протилежному напрямку руху вертикального перфорованого вала із абразивними дисками та покрита абразивним матеріалом Винахід відноситься до техніки борошномельно-круп'яного виробництва, до машин для шліфування плівчастого круп'яного зерна, переважно ячменю, при виробництві крупів, комбікормів, ПІДГОТОВЦІ зерна до помолу, і може бути застосована на круп'яних та комбікормових заводах, млинах, в сільському господарстві Відома машина для шліфування плівчастого круп'яного зерна, що містить корпус, розміщений в ньому і з'єднаний із приводом вертикальний вал із жорстко закріпленими на ньому абразивними дисками, перфоровану обичайку, розміщену в корпусі концентричне валу із дисками, приймальний бункер та випускний лоток, розміщені ВІДПОВІДНО у верхній та нижній частині корпуса Зерно надходить в простір між абразивними дисками та перфорованою обичайкою, де піддається тривалому тертю об диски і обичайку (Соколов А Я Технологическое оборудование предприятий по хранению и переработке зерна -М Колос, 1984, с 342 рис XVII-9) Недоліком цієї машини є низька ефективність шліфування, обумовлена недостатньо інтенсивною дією обичайки і абразивних дисків на зерно Винаходом ставиться завдання підвищення ефективності шліфування зерна Поставлене винаходом завдання досягається тим, що машина для шліфування зерна містить корпус, розміщений в ньому і з'єднаний із приводом вертикальний перфорований вал із жорстко закріпленими на ньому абразивними дисками, перфоровану обичайку, розміщену в корпусі кон центричне валу із дисками, завантажувальний та випускний патрубки, розміщені ВІДПОВІДНО у верхній та нижній частині корпуса, аспіраційний патрубок, відрізняється тим, що перфорована обичайка виконана рухомою з можливістю обертання в протилежному напрямку руху вертикального перфорованого вала із абразивними дисками та покрита абразивним матеріалом Один із варіантів машини для шліфування зерна схематично зображено тіа фіг 1 Машина для шліфування зерна містить корпус 1, завантажувальний 2 та випускний 3 патрубки, заслінку 4 випускного патрубка 3, розміщений в корпусі 1 і з'єднаний із приводом 5 вертикальний перфорований пустотілий вал 6 із жорстко закріпленими на ньому абразивними дисками 7, рухому перфоровану абразивну обичайку 8, розміщену в корпусі 1 концентрично валу 6 із дисками 7 та з'єднану із приводом 5 за допомогою механізму 9 зміни швидкості її обертання, аспіраційний патрубок 10 Машина працює слідуючим чином Зерно через завантажувальний патрубок 2 надходить у простір між рухомими абразивними дисками 7 і абразивною перфорованою обичайкою 8, що обертаються в протилежних напрямках Завдяки обертовому руху обичайки в протилежному напрямку руху абразивних дисків, зерно інтенсивно перемішується в робочому просторі між обичайкою і дисками, піддається інтенсивному тертю об рухомі абразивні поверхні перфорованої обичайки 8 та дисків 7 При просуванні зерна до випускного пат О о (О 46904 рубка 3, відбувається відокремлення оболонок, рубку 3 і швидкістю обертання перфорованої обиосновна маса яких виводиться з робочої зони мачайки 8 відносно вала із абразивними дисками, шини повітрям, яке надходить крізь отвори пустояка регулюється механізмом 9 зміни швидкості її тілого вертикального вала 6 та із зерном, що надобертання ходить на переробку, через патрубок 10 у Застосування рухомої перфорованої обичайаспіраційну систему Шліфоване зерно виводиться ки, що обертається в протилежному напрямку через випускний патрубок 3, Технологічну ефектиобертання вала з абразивними дисками з нанесевність процесу лущення (шліфування) регулюють ним на неї абразивним матеріалом, інтенсифікує КІЛЬКІСТЮ продукту, що виходить з машини за дотертя зерна в робочій зоні машини і дозволяє сутпомогою заслінки 4, розміщеної у випускному паттєво підвищити ефективність шліфування ФІГ.1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
