Машина первинної очистки зерна
Номер патенту: 46566
Опубліковано: 25.12.2009
Формула / Реферат
Машина первинної очистки зерна, що містить два решітних стани, розміщені один під одним, та кривошипно-шатунний привід, яка відрізняється тим, що радіуси послідовно розміщених кривошипів зміщені один відносно іншого в напрямку обертання на кут 90° (
/2).
Текст

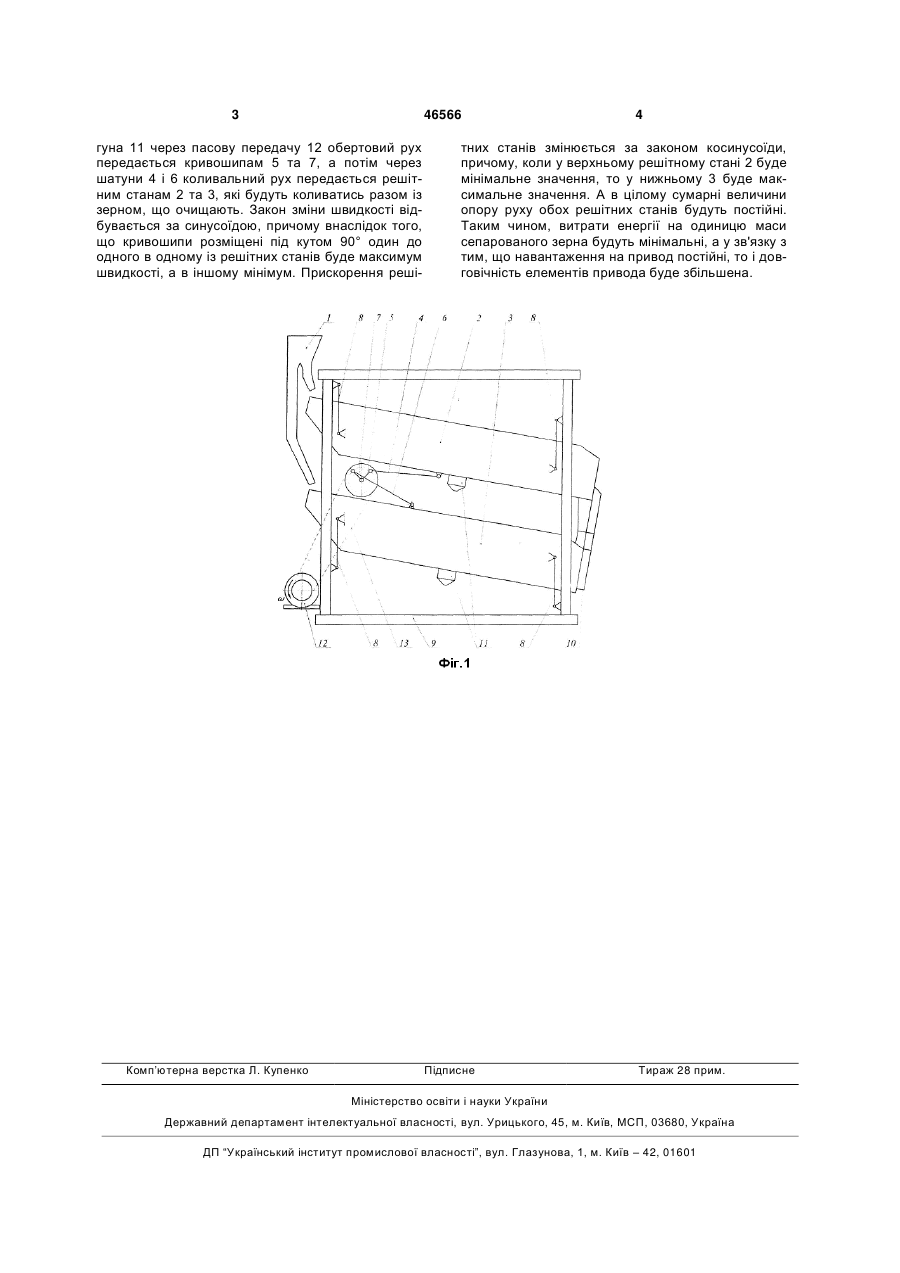

Машина первинної очистки зерна, що містить два решітних стани, розміщені один під одним, та кривошипно-шатунний привід, яка відрізняється тим, що радіуси послідовно розміщених кривошипів зміщені один відносно іншого в напрямку обертання на кут 90° ( /2). (19) (21) u200907554 (22) 17.07.2009 (24) 25.12.2009 (46) 25.12.2009, Бюл.№ 24, 2009 р. (72) ЛОВЕЙКІН ВЯЧЕСЛАВ СЕРГІЙОВИЧ, КУЛИК ВАСИЛЬ ПЕТРОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ 3 46566 гуна 11 через пасову передачу 12 обертовий рух передається кривошипам 5 та 7, а потім через шатуни 4 і 6 коливальний рух передається решітним станам 2 та 3, які будуть коливатись разом із зерном, що очищають. Закон зміни швидкості відбувається за синусоїдою, причому внаслідок того, що кривошипи розміщені під кутом 90° один до одного в одному із решітних станів буде максимум швидкості, а в іншому мінімум. Прискорення реші Комп’ютерна верстка Л. Купенко 4 тних станів змінюється за законом косинусоїди, причому, коли у верхньому решітному стані 2 буде мінімальне значення, то у нижньому 3 буде максимальне значення. А в цілому сумарні величини опору руху обох решітних станів будуть постійні. Таким чином, витрати енергії на одиницю маси сепарованого зерна будуть мінімальні, а у зв'язку з тим, що навантаження на привод постійні, то і довговічність елементів привода буде збільшена. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMachine for primary grain cleaning
Автори англійськоюLoveikin Viacheslav Serhiiovych, Kulyk Vasyl Petrovych
Назва патенту російськоюМашина первичной очистки зерна
Автори російськоюЛовейкин Вячеслав Сергеевич, Кулик Василий Петрович
МПК / Мітки
МПК: B07B 1/28, A01F 12/44
Мітки: очистки, зерна, машина, первинної
