Лебідка шахтна маневрова монтажна

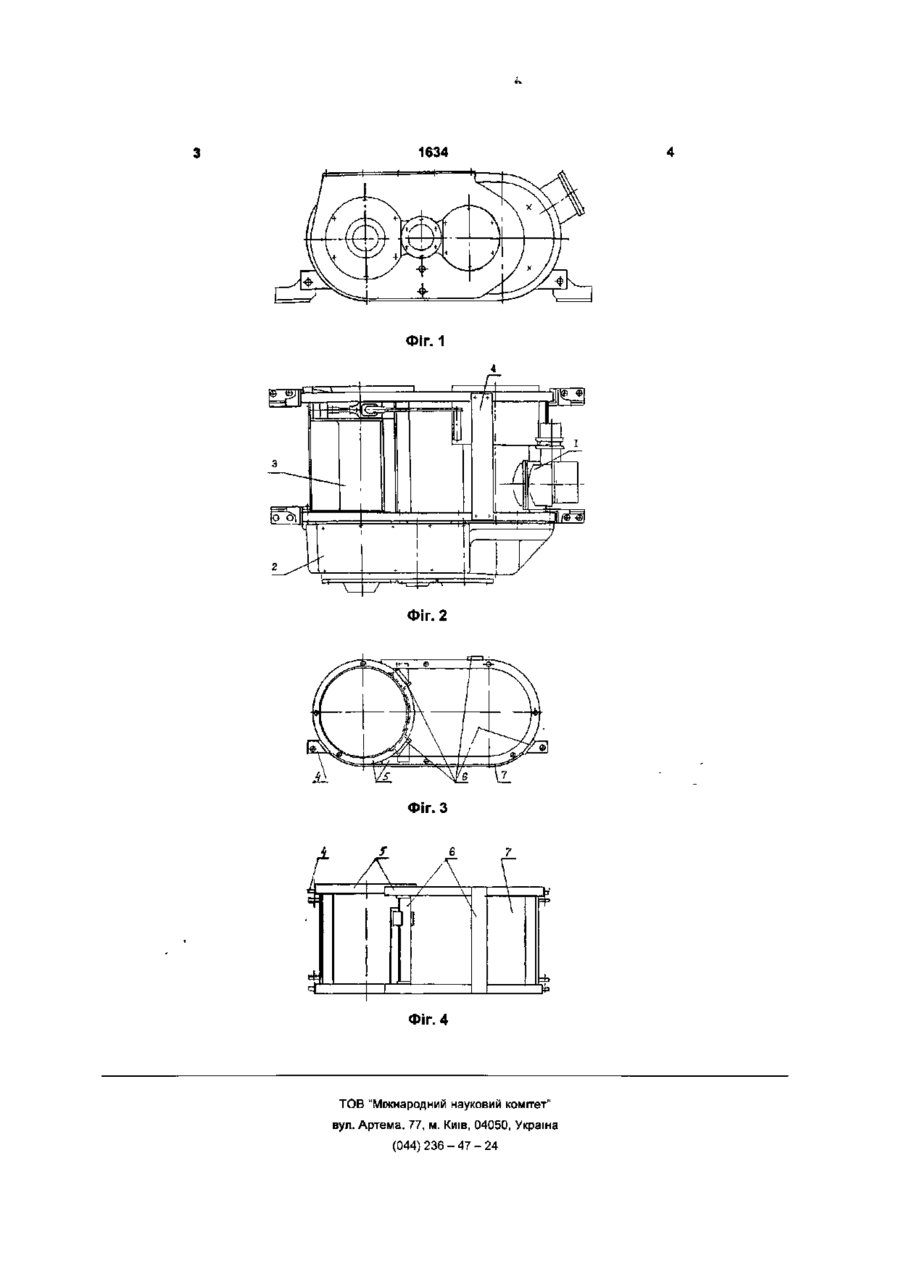

Лебідка шахтна маневрова монтажна, що містить двигун, редуктор і барабан, яка відрізняється тим, що її складові частини встановлені в стержневому корпусі, що складається із зігнутих і прямих стержнів, з'єднаних між собою і з листовим днищем. Корисна модель належить до галузі вугільного машинобудування, а саме, до лебідок, що використовуються для маневрових робіт з рейковим транспортом або переміщення обладнання по ПІДОШВІ виробок пологоспадних пластів вугільних шахт. Відома лебідка шахтна допоміжна 1ЛШВ-01, що застосовується для відкатки та маневрових робіт (див. проспект Одеського машзаводу "Красная Гвардія" "Лебедки шахтные вспомогательные 1ЛШВ-01"), прийнята у якості аналога, що складається з двигуна, барабана з убудованим редуктором і планетарною передачею з фрикціоном на хвостовику водила, двох кронштейнів, встановлених на спільній рамі. Недоліком аналога є велика висота лебідки (820мм), що не дозволяє використовувати її для переміщення обладнання в очисних виробках тонких пластів. Відома маневрова лебідка МК6 (див "Лебедка шахтная маневровая Руководство по эксплуатации ЛМ 00.000 РЭ"), прийнята за прототип, яка складається з двигуна, циліндричного редуктора й барабана, встановлених на рамі. Недоліком прототипу також є велика висота (165мм), яка не дозволяє використовувати її в очисних виробках тонких пластів. В основу корисної' моделі поставлена задача: у лебідці шахтній маневровій монтажній шляхом зміни її конструкції забезпечити зменшення висоти лебідки й можливість застосування її в очисних виробках тонких пологоспадних пластів. Поставлена задача вирішується тим, що в лебідці шахтній маневровій монтажній, яка має двигун, циліндричний редуктор і барабан, згідно з корисною моделлю, її складові частини встановлені в стержневому корпусі, що складається із зігнутих і прямих стержнів, з'єднаних між собою і з листовим днищем. Розміщення складових частин лебідки всередині стержневого корпусу дозволяє відмовитися від застосування рами й скоротити за рахунок цього висоту лебідки {на 115мм), забезпечивши можливість її використання в очисних виробках тонких пластів. Сутність корисної моделі пояснюється кресленнями, на яких зображені: на фіг. 1, 2- загальний вид лебідки; на фіг.З, 4- стержневий корпус. Лебідка шахтна маневрова монтажна містить двигун 1, редуктор 2, барабан 3, стержневий корпус 4, що складається із зігнутих стержнів 5, прямих стержнів 6 і листового днища 7. Крутний момент від двигуна 1 через редуктор 2 передається на барабан, у результаті обертання якого відбувається намотування каната, а отже, переміщення обладнання. СО CD ФІГ. 1 Фіг. 2 7 6 / \ Фіг. 4 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
