Зонд стоматологічний для обстеження порожнини зуба

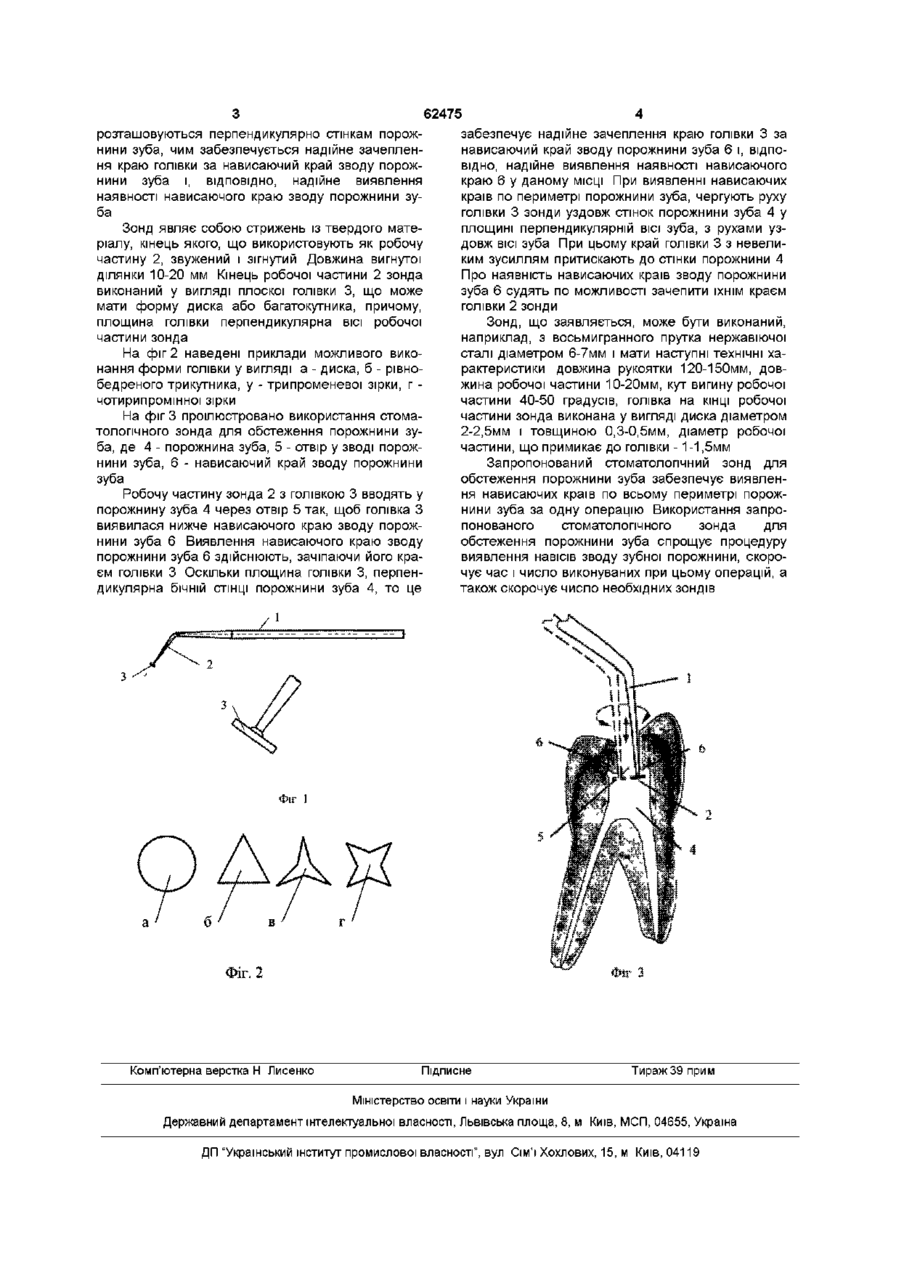

Зонд стоматологічний для обстеження порожнини зуба, що складається з рукоятки і робочої частини, який відрізняється тим, що кінець робочої частини зонда виконаний у вигляді плоскої головки, що має форму диска або багатокутника, причому площина головки перпендикулярна осі робочої частини зонда Винахід відноситься до області медицини, а саме, до медичної техніки, зокрема, до стоматологічних зондів Як прототип обрано зонд стоматологічний для обстеження порожнини зуба (Бризено Б , Виллесхаузен-Ценхен Б Препарування доступної порожнини ДОПОМІЖНІ засоби для перебування входів у кореневий канал // Клінічна стоматологія -2001 №4 -С 30-33), який складається з рукоятки і робочої частини, причому кінець робочої частини має гачкоподібну форму Ознаками, що збігаються з істотними ознаками запропонованого стоматологічного зонда для обстеження порожнини зуба, є рукоятка і робоча частина Причинами, що перешкоджають досягненню очікуваного технічного результату, є неможливість обстеження порожнини зуба по всьому периметрі одним зондом, тому що гачок, розташований на КІНЦІ його робочої частини, зорієнтований тільки до однієї зі сторін порожнини зуба, або до медіальної, дистальної, оральної чи вестибулярної і, ВІДПОВІДНО, необхідність використання для цього чотирьох гачкоподібних чи зондів, зокрема, двох двосторонніх зондів, гачки яких мають різну орієнтацію В основу винаходу поставлена задача удосконалення стоматологічного зонда для обстеження порожнини зуба шляхом видозміни кінця робочої частини за рахунок додання йому форми плоскої голівки, що дозволяє використовувати для обстеження порожнини зуба один зонд, замість набору зондів з чотирма видами виконання гачків, здійснювати обстеження порожнини зуба по всьому периметрі за одну операцію і скоротити час обстеження порожнини зуба Поставлена мета досягається тим, що в стоматологічному зонді для обстеження порожнини зуба, що складається з рукоятки і робочої частини, ВІДПОВІДНО до винаходу, кінець робочої частини виконаний у вигляді плоскої голівки, що має форму диска або багатокутника, причому площина голівки перпендикулярна осі робочої частини зонда Між сукупністю істотних ознак запропонованого винаходу і технічним результатом, що може бути досягнутий, виявляється наступний причинно-наслідковий зв'язок додання кінцю робочої частини зонда форми плоскої голівки, що має форму диска або багатокутника, площина якого перпендикулярна осі робочої частини, дозволяє здійснювати зачеплення краєм голівки нависаючого краю зводу порожнини по всьому периметрі порожнини зуба - на медіальній, дистальній, оральній чи вестибулярній ділянках, що призводить до досягнення очікуваного результату, тобто можливість використання для обстеження порожнини зуба одного зонда замість набору зондів з чотирма видами виконання гачків, здійснення обстеження порожнини зуба по всьому периметрі за одну операцію, скорочення часу обстеження порожнини зуба На фіг 1 зображений запропонований стоматологічний зонд для обстеження порожнини зуба, де 1 - рукоятка, 2 - робоча частина, 3 - плоска голівка Стоматологічний зонд для обстеження порожнини зуба має на КІНЦІ робочої частини 2 плоску голівку 3, виконану у формі диска або багатокутника, причому площина голівки 3 перпендикулярна осі робочої частини 2 зонда При такому виконанні голівки и краю, при обстеженні порожнини зуба, ю (О 62475 забезпечує надійне зачеплення краю голівки 3 за розташовуються перпендикулярно стінкам порожнависаючий край зводу порожнини зуба 6 і, ВІДПОнини зуба, чим забезпечується надійне зачепленВІДНО, надійне виявлення наявності нависаючого ня краю голівки за нависаючий край зводу порожкраю 6 у даному МІСЦІ При виявленні нависаючих нини зуба і, ВІДПОВІДНО, надійне виявлення країв по периметрі порожнини зуба, чергують руху наявності нависаючого краю зводу порожнини зуголівки 3 зонди уздовж стінок порожнини зуба 4 у ба площині перпендикулярній ВІСІ зуба, з рухами узЗонд являє собою стрижень із твердого матедовж ВІСІ зуба При цьому край голівки 3 з невелиріалу, кінець якого, що використовують як робочу ким зусиллям притискають до стінки порожнини 4 частину 2, звужений і зігнутий Довжина вигнутої Про наявність нависаючих країв зводу порожнини ділянки 10-20 мм Кінець робочої частини 2 зонда зуба 6 судять по можливості зачепити їхнім краєм виконаний у вигляді плоскої голівки 3, що може голівки 2 зонди мати форму диска або багатокутника, причому, площина голівки перпендикулярна ВІСІ робочої Зонд, що заявляється, може бути виконаний, частини зонда наприклад, з восьмигранного прутка нержавіючої сталі діаметром 6-7мм і мати наступні технічні хаНа фіг 2 наведені приклади можливого викорактеристики довжина рукоятки 120-150мм, довнання форми голівки у вигляді а - диска, б - рівножина робочої частини 10-20мм, кут вигину робочої бедреного трикутника, у - трипроменевої зірки, г частини 40-50 градусів, голівка на КІНЦІ робочої чотирипромінної зірки частини зонда виконана у вигляді диска діаметром На фіг 3 проілюстровано використання стома2-2,5мм і товщиною 0,3-0,5мм, діаметр робочої тологічного зонда для обстеження порожнини зучастини, що примикає до голівки -1-1,5мм ба, де 4 - порожнина зуба, 5 - отвір у зводі порожнини зуба, 6 - нависаючий край зводу порожнини Запропонований стоматологічний зонд для зуба обстеження порожнини зуба забезпечує виявлення нависаючих країв по всьому периметрі порожРобочу частину зонда 2 з голівкою 3 вводять у нини зуба за одну операцію Використання запропорожнину зуба 4 через отвір 5 так, щоб голівка З понованого стоматологічного зонда для виявилася нижче нависаючого краю зводу порожобстеження порожнини зуба спрощує процедуру нини зуба 6 Виявлення нависаючого краю зводу виявлення навісів зводу зубної порожнини, скоропорожнини зуба 6 здійснюють, зачіпаючи його крачує час і число виконуваних при цьому операцій, а єм голівки 3 Оскільки площина голівки 3, перпентакож скорочує число необхідних зондів дикулярна бічній СТІНЦІ порожнини зуба 4, то це 1 Фіг 1 Фіг. 2 Комп'ютерна верстка Н Лисенко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
