Кругла пила

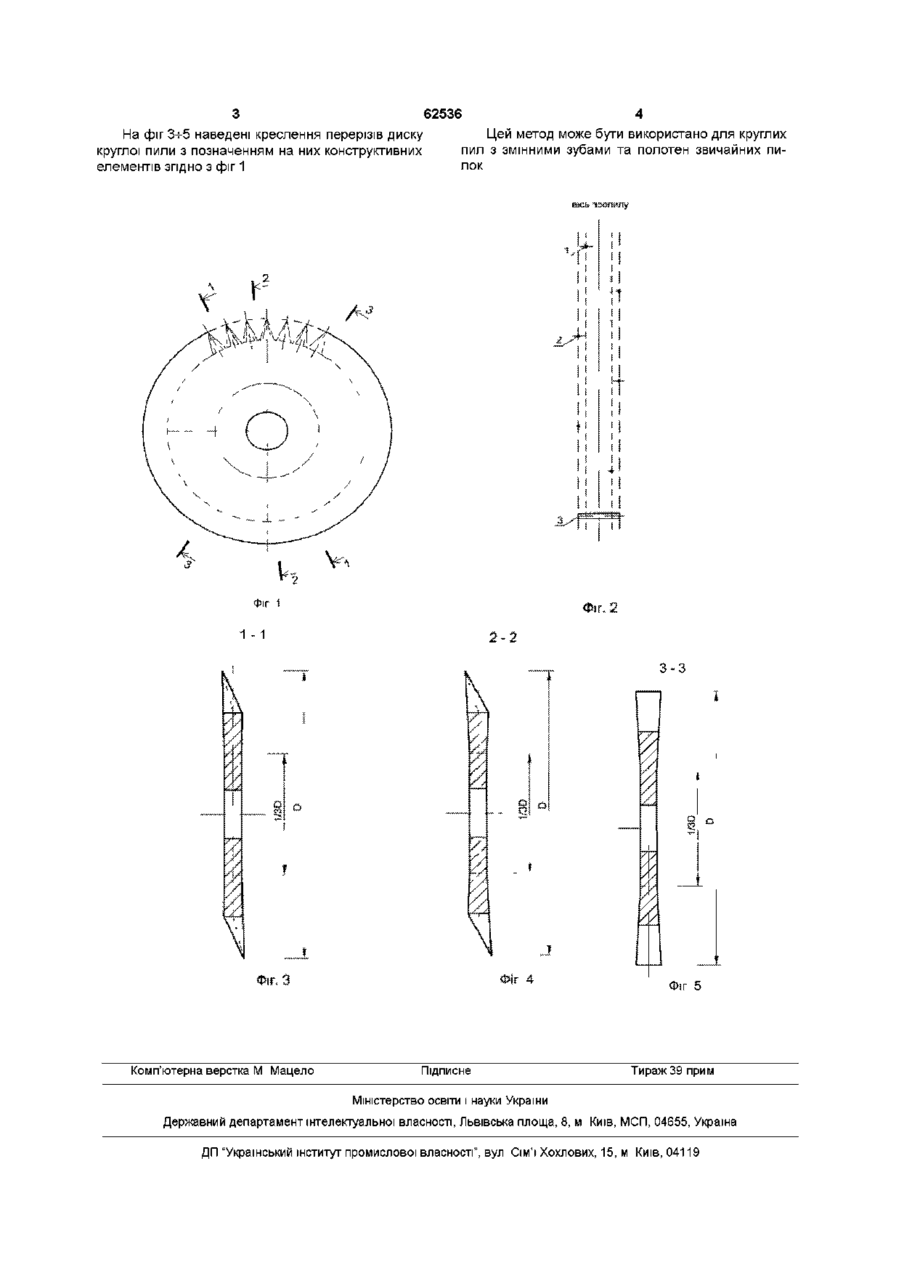

1 Кругла пила, яка містить корпус з гніздами, у напрямних яких змонтовані вставні зубці клиноподібної форми за допомогою затискного елемента, який взаємодіє з тильною стороною зубця, яка відрізняється тим, що товщину робочого краю Винахід відноситься до лісової та деревообробної промисловості і може бути використаний у кругло пильних верстатах Відома кругла пила, яка має корпус з гніздами, у напрямних яких змонтовані вставні зубці клиноподібної форми за допомогою затискного елемента, який взаємодіє з тильною стороною зубця Недоліком даної конструкції є те, що при роботі пилу з часом затискає На перероблення сили опору тертя потрібно затрачувати більшу потужність За прототип вибрано найбільш близький до винаходу, що заявляється "Кругла пила" Дігтяр ВФ від 0,411 2002р за №2002118727 Винахід вирішує задачу збільшення надійності роботи круглої пили Для збільшення надійності роботи та строку використання круглої пили, диск круга пили виконують таким чином, щоб переріз зони розміщення зубців мав вигляд трапеції, де товщина робочого краю трапеції була більшою за товщину середини диску на 1,5-ь2мм, а потім нарізають зубці Використання даної конструкції круглої пили, дає перевагу над звичайною за рахунок зменшення опору тертя при затисканні, але збільшує потужність, яка потрібна для прорізу Для того, щоб уникнути цієї проблеми та зменшити потужність, яка потрібна для роботи, круглу пилу виконують таким чином, щоб не усі зубці були трапецеїдальної форми, а тільки їхня частина диска виконано більшою за товщину середини диска на 1,5-ь2мм 2 Кругла пила за п 1, яка відрізняється тим, що переріз зони розміщення зубців має вигляд трапеції 3 Кругла пила за пп 1, 2, яка відрізняється тим, що КІЛЬКІСТЬ зубців загальновідомої клиноподібної форми, які розміщуються поміж зубцями трапецеїдальної форми, повинна бути кратною, але не меншою за 4 Для покращення режиму роботи круглої пили, КІЛЬКІСТЬ зубців звичайної клиноподібної форми, які розміщуються поміж зубцями трапецеїдальної форми, повинна бути кратною, але не меншою за 4, тому, що при розводці звичайні зубці, які розміщені біля зубців з трапецеїдальною формою не можуть бути повністю розведені На фіг 1 наведено креслення загального виду диску круглої пили з позначенням на ньому конструктивних елементів та перерізів В статичному стані кругла пила має вигляд диску 1 з отвором 2 круглої форми для насаджування її на вал та нарізаними по зовнішньому краю зубцями 3, 4, 5 Зубці 3, 4 мають загальновідому клиноподібну форму, але зубці 3 знаходяться поруч з зубцями 5, які мають форму трапеції, тому вони не можуть бути повністю розведені (відігнуті) як зубці 4 При роботі (обертанні) круглої пили, усі зубці почергово проходять крізь матеріал, який ріжеться, при цьому ріжучі поверхні (КІНЦІ) зубів 3 і 4 клиноподібної форми роблять надрізи, а кромки ріжучої поверхні зубця 5 трапецеїдальної форми розширюють пропил та вирівнюють його дно Всі траси проходження ріжучої поверхні (кромки) зубця 5 збігається з віссю пропилу, а траси проходження ріжучих поверхонь (КІНЦІВ) зубів 3, 4 розміщуються паралельно відносно осі пропилу, але на різній відстані На фіг 2 наведено розгорнуту схему пропилу даної пили при роботі, на якій позначені зубці 3, 4, 5 та їхні траси відносно до осі пропилу (О со Ю СЧ (О З 62536 На фіг 3-ь5 наведені креслення перерізів диску круглої пили з позначенням на них конструктивних елементів згідно з фіг 1 4 Цей метод може бути використано для круглих пил з змінними зубами та полотен звичайних пилок 3-3 ФІГ Комп'ютерна верстка М Мацело Підписне 5 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
