Спосіб очищення труб від відкладень

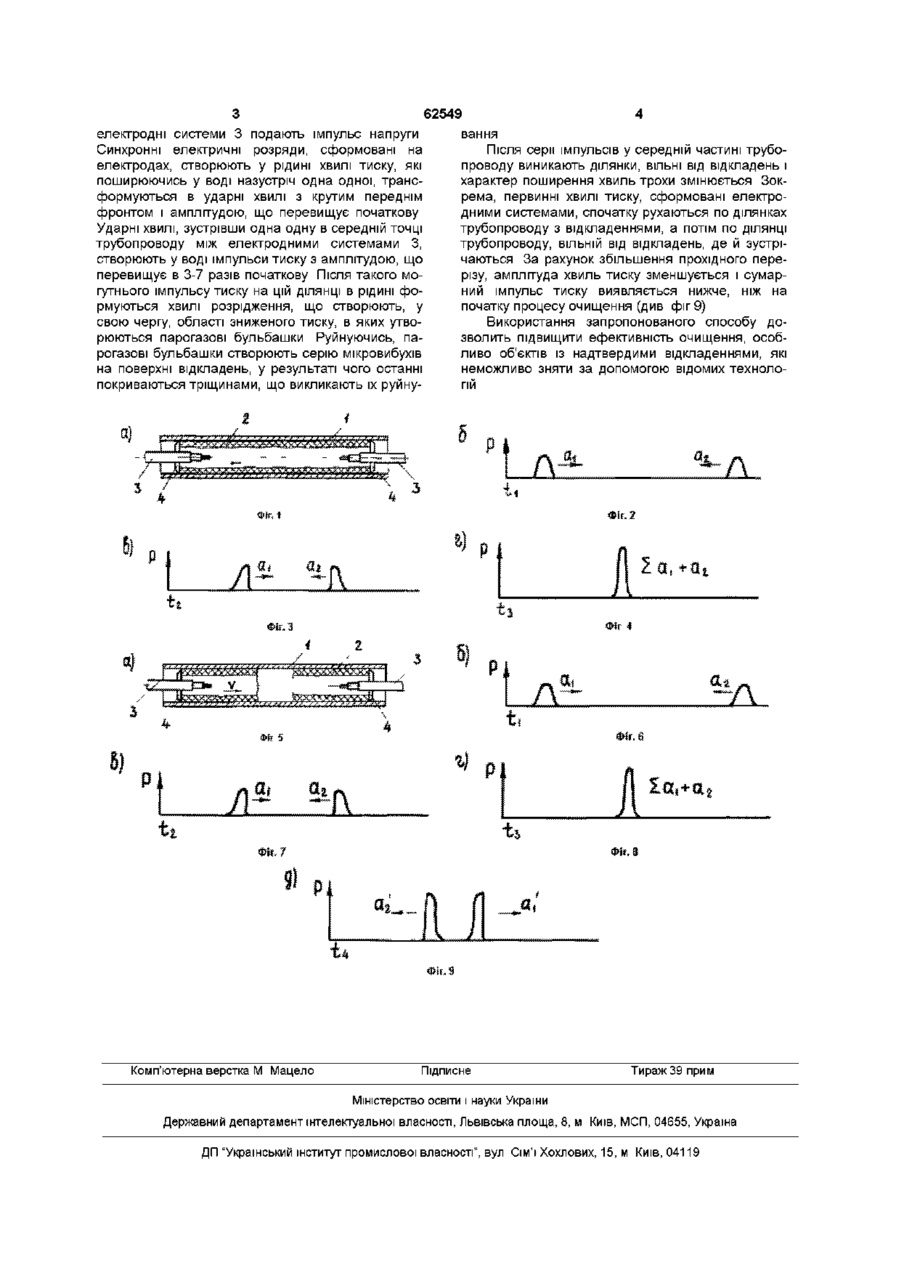

Спосіб очищення труб від відкладень, що полягає в тому, що в трубу, заповнену водою, поміщають електроди і здійснюють подачу імпульсу напруги на останні від високовольтного джерела живлення, який відрізняється тим, що електроди поміщають з обох КІНЦІВ труби, подачу імпульсу напруги здійснюють одночасно, а в процесі очищення електроди переміщають уздовж труби до и середини Запропоноване технічне рішення належить до технологічних процесів, а конкретніше - до способів очищення труб різного призначення від відкладень Відомий винахід «Електродна система для очищення внутрішньої поверхні трубопроводу», який реалізує спосіб, що полягає в тому, що в трубопровід, заповнений електропровідною рідиною, наприклад, водою, поміщають електродну систему, на яку подають імпульси напруги від високовольтного джерела постійного струму (див патент №38766А, Україна, В08В9/02, опубл 15 05 01 П в №4) Вадою відомого способу, визначеного як прототип, є те, що під час очищення трубопроводів, діаметр яких більше 250мм із великою товщиною відкладень (0,2 0,4Дтр , де Д тр - діаметр трубопроводу) унаслідок далекості міжелектродного проміжку від відкладень, які залишилися безпосередньо на внутрішній поверхні трубопроводу і мають високу МІЦНІСТЬ, імпульси тиску виявляються ослабленими і недостатньо ефективними для руйнування У основу винаходу поставлено завдання створити такий спосіб очищення труб від відкладень, у якому за рахунок утворення декількох зон підвищеного тиску на ДІЛЯНЦІ трубопроводу, що очищається, збільшується ефективність впливу на відкладення, а, отже, поліпшується якість очищення Поставлене завдання розв'язується за рахунок того, що в способі очищення труб від відкладень, який полягає в тому, що в трубу, заповнену водою, поміщають електроди і здійснюють подачу імпульсу напруги на останні від високовольтного джерела живлення, згідно з винаходом, електроди поміщають з обох КІНЦІВ труби, подачу імпульсу напруги здійснюють одночасно, а в процесі очищення електроди переміщають уздовж труби до и середини Запропонований спосіб дозволяє в кілька разів збільшити швидкість очищення трубопроводу від відкладень, як за рахунок оброблення останніх з обох КІНЦІВ трубопроводу, так і за рахунок оброблення відкладень у трубопроводі по його довжині на ДІЛЯНЦІ між електродами На фіг 1 наведено схему розміщення електродів у трубопроводі, на фіг 2 - хвилі тиску в рідині під час закінчення електричних розрядів, на фіг 3 ударні хвилі в рідині під час проходження ними 1/4 відстані між електродними симтемами, на фіг 4 амплітуда імпульсу тиску під час зустрічі ударних хвиль, на фіг 5 - приклад руйнування відкладень у процесі очищення, на фіг 6, 7, 8, 9 - приклади поширення ударних хвиль у трубопроводі після очищення його середньої частини Спосіб здійснюють так З обох КІНЦІВ трубопроводу 1 з відкладеннями 2 поміщають електродні системи 3, обладнані калібрувальними елементами 4 Кожну електродну систему високовольтним кабелем з'єднано з високовольтним джерелом постійного струму, за який використовують конденсаторну батарею (на фіг не показана) Після заповнення трубопроводу рідиною на ю (О електродні системи 3 подають імпульс напруги Синхронні електричні розряди, сформовані на електродах, створюють у рідині хвилі тиску, які поширюючись у воді назустріч одна одної, трансформуються в ударні хвилі з крутим переднім фронтом і амплітудою, що перевищує початкову Ударні хвилі, зустрівши одна одну в середній точці трубопроводу між електродними системами З, створюють у воді імпульси тиску з амплітудою, що перевищує в 3-7 разів початкову Після такого могутнього імпульсу тиску на цій ДІЛЯНЦІ В рідині формуються хвилі розрідження, що створюють, у свою чергу, області зниженого тиску, в яких утворюються парогазові бульбашки Руйнуючись, парогазові бульбашки створюють серію мікровибухів на поверхні відкладень, у результаті чого останні покриваються тріщинами, що викликають їх руйну Комп'ютерна верстка М Мацело 62549 вання Після серії імпульсів у середній частині трубопроводу виникають ділянки, ВІЛЬНІ ВІД відкладень і характер поширення хвиль трохи змінюється Зокрема, первинні хвилі тиску, сформовані електродними системами, спочатку рухаються по ділянках трубопроводу з відкладеннями, а потім по ДІЛЯНЦІ трубопроводу, ВІЛЬНІЙ від відкладень, де й зустрічаються За рахунок збільшення прохідного перерізу, амплітуда хвиль тиску зменшується і сумарний імпульс тиску виявляється нижче, ніж на початку процесу очищення (див фіг 9) Використання запропонованого способу дозволить підвищити ефективність очищення, особливо об'єктів із надтвердими відкладеннями, які неможливо зняти за допомогою відомих технологій Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
