Шків обвідний

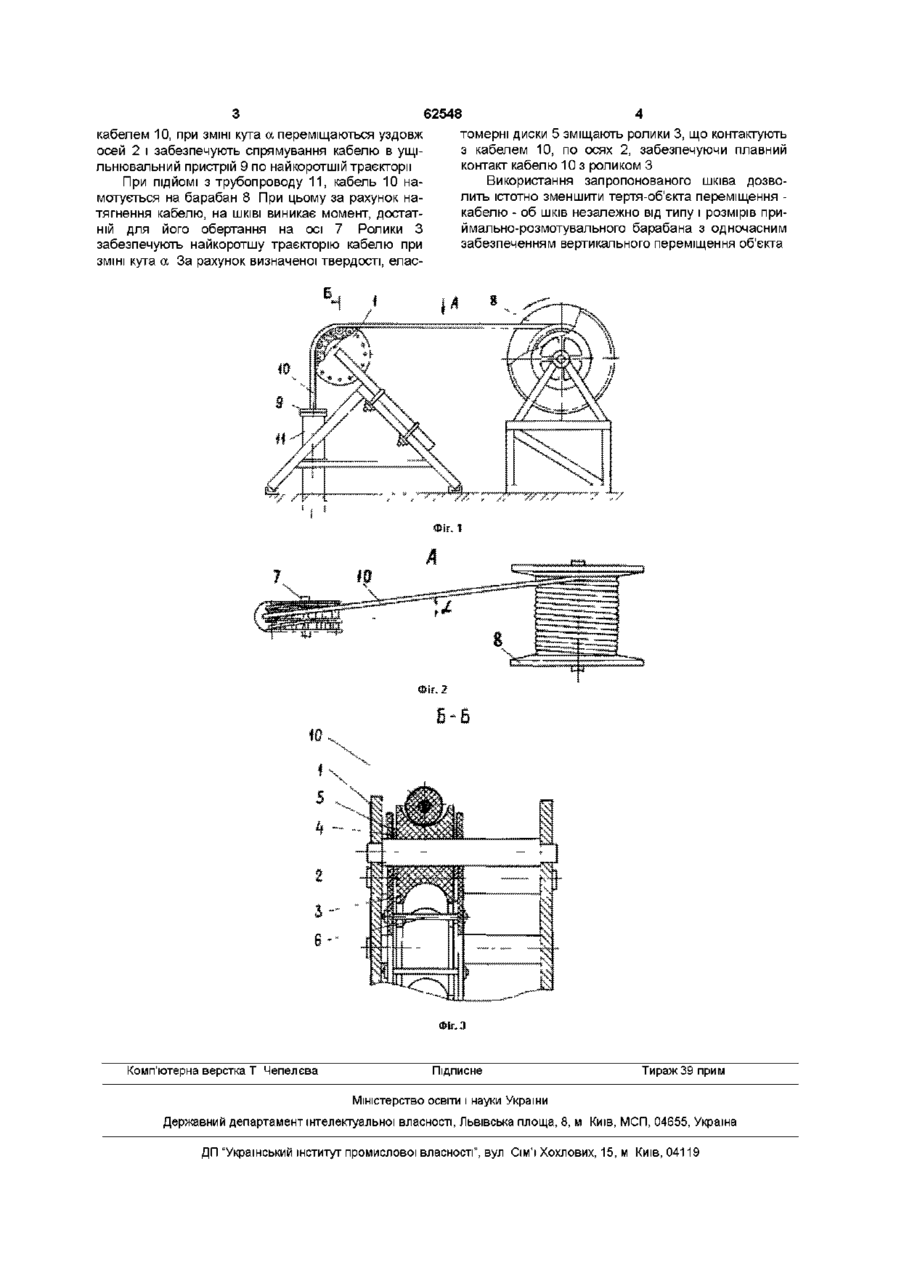

Обвідний шків, який містить розташовані паралельно дві щоки, з'єднані віссю, розташованою в центрі щік, який відрізняється тим, що його обладнано роликами, закріпленими на додаткових осях, що з'єднують щоки і розташовані по обводу на відстані Rp від краю щоки, де Rp - радіус ролика Запропоноване технічне рішення належить до технологічних процесів і може бути використане для спрямування кабелю, який переміщається, у приймальний пристрій, зокрема, в системі живлення електродів для очищення розрядно-імпульсним методом внутрішньої поверхні вертикальних водоводів різного призначення від відкладень ВІДОМІ блоки для спрямування каната, що переміщається За родом роботи розрізняють блоки з нерухомою віссю (напрямні) і з рухомою віссю (полиспастні) І ті й ІНШІ мають однакову конструкцію вони складаються з двох щік однакового радіуса, зв'язаних між собою віссю, розташованою в центрі (див И П Барсов Строительные машины и оборудование М , Стройиздат, 1978, с 43) Однак при використанні такого блоку для переміщення кабелю з електродною системою в трубопроводі, при очищенні останнього від відкладень, виникає ряд труднощів У процесі роботи кабель змотується з барабана і через обвідний шків подається в ущільнювальний пристрій Оскільки ущільнювальний пристрій обжимає з деяким зусиллям кабель, то виникає сила тертя, що зменшує натяг кабелю на обвідному ШКІВІ Останній, у силу своєї великої інерційності й значного моменту тертя в підшипникових вузлах, зупиняється, а кабель проковзує по його поверхні При цьому оболонка кабелю, звичайно поліетиленова чи полівінілхлоридна, нагрівається або порушується шорсткостями поверхні шківа Крім того, при розмотуванні з барабана, кабель знаходиться під деяким кутом до площини обертання обвідного шківа, і тому кабель треться об закраїни шківа При цьому оболонка кабелю також порушується, що призводить до його швидкого зносу й зниження безпеки робіт У основу винаходу поставлено завдання створити обвідний шків, у якому за рахунок осьового зсуву роликів забезпечується найкоротша траєкторія кабелю в процесі його переміщення на кабельному барабані Поставлене завдання розв'язується за рахунок того, що обвідний шків, який містить розташовані паралельно дві щоки, з'єднані віссю, розташованою в центрі щік, згідно з винаходом, обладнано роликами, закріпленими на додаткових осях, що з'єднують щоки і розташовані по обводу на відстані Rp від краю щоки, де Rp - радіус ролика На фіг 1 наведено загальний вигляд запропонованого пристрою у робочому стані, на фіг 2 - розріз А-А запропонованого пристрою, на фіг 3 - розріз Б-Б Запропонований шків складається з двох щік 1, з'єднаних між собою осями 2, на яких вільно встановлено ролики 3, а також шайби 4 і диски 5 Диски 5 виконано з еластомеру (гумової пластини, багатошарової прогумованої тканини чи гумотканинної конвеєрної стрічки) і зв'язані між собою стяжками 6 Щоки вільно обертаються на осі 7 Ролики 3 встановлено по обводу на відстані Rp від краю щоки, Rp - радіус ролика Крім того, на фіг позначені барабан 8, ущільнювальний пристрій 9, кабель 10 і трубопровід 11 Пристрій працює так Під час опускання в трубопровід 11, кабель 10 ковзає по роликах 3, які вільно обертаються на осях 2 Розмотуючись з барабана 8, кабель переміщається по довжині обичайки барабана, внаслідок чого кут між кабелем і площиною обертання шківа змінюється в межах ±а Ролики 3, що контактують з 00 ю (О 62548 кабелем 10, при ЗМІНІ кута а переміщаються уздовж осей 2 і забезпечують спрямування кабелю в ущільнювальний пристрій 9 по найкоротшій траєкторії При ПІДЙОМІ з трубопроводу 1 1 , кабель 10 намотується на барабан 8 При цьому за рахунок натягнення кабелю, на ШКІВІ виникає момент, достатній для його обертання на осі 7 Ролики З забезпечують найкоротшу траєкторію кабелю при ЗМІНІ кута а За рахунок визначеної твердості, елас Комп'ютерна верстка Т Чепелєва томерні диски 5 зміщають ролики 3, що контактують з кабелем 10, по осях 2, забезпечуючи плавний контакт кабелю 10 з роликом З Використання запропонованого шківа дозволить істотно зменшити тертя-об'єкта переміщення кабелю - об шків незалежно від типу і розмірів приймально-розмотувального барабана з одночасним забезпеченням вертикального переміщення об'єкта Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
