Вітроелектропристрій для живлення електроогорожі на пасовищах

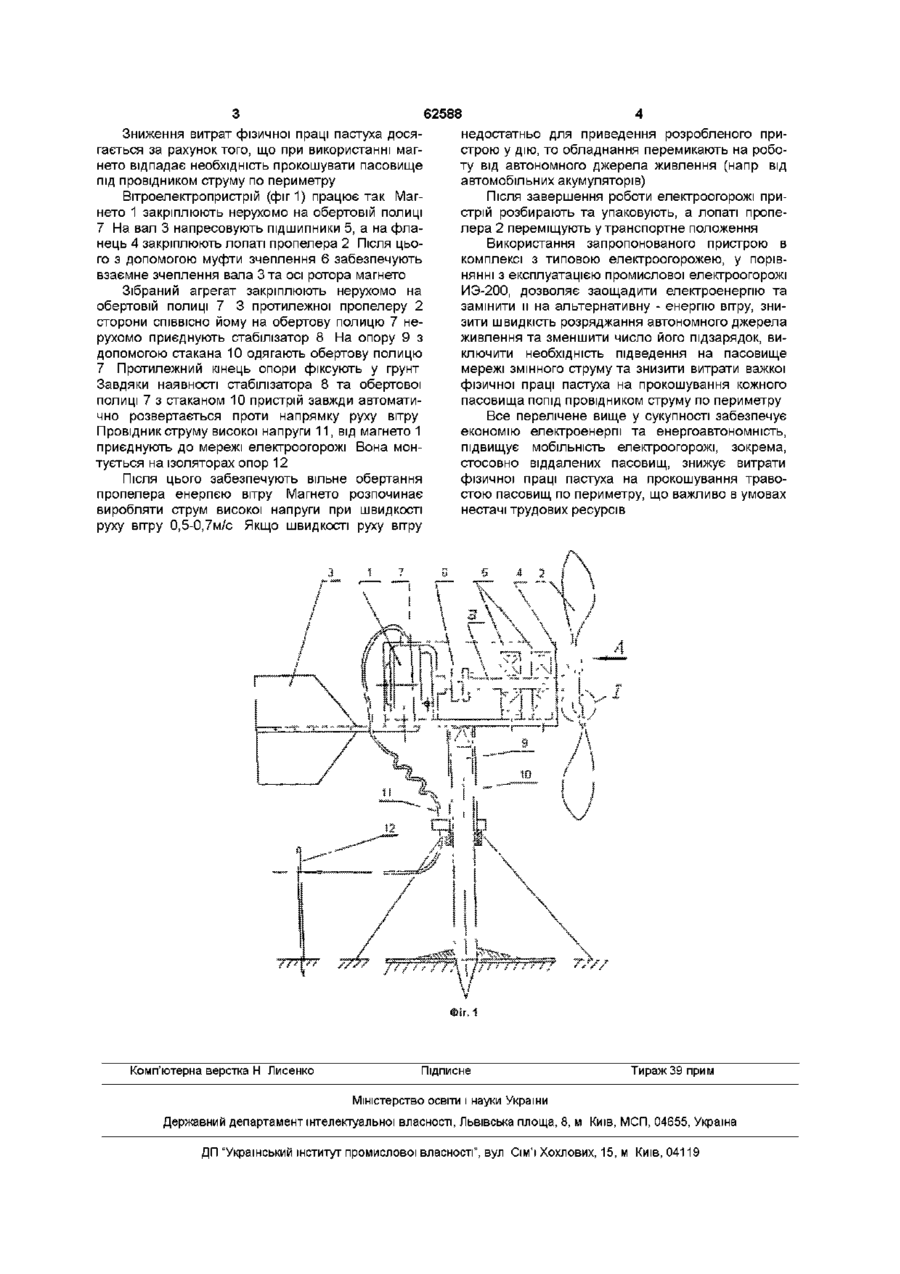

1 Вітроелеістропристрій для живлення електроогорожі на пасовищах, який містить джерело струму високої напруги, ввімкнене у мережу, закрі плену на опорах з ізоляторами, який відрізняється тим, що магнето з'єднане з пропелером та стабілізатором і розміщене на обертовій полиці, закріпленій на опорі, причому магнето та пропелер розміщені СПІВВІСНО і з'єднані між собою за допомогою муфти зчеплення 2 Вітроелектропристрій по п 1, який відрізняється тим, що лопаті пропелера виконані з можливістю їх переміщення у транспортне та у робоче положення Винахід відноситься до галузі сільського господарства, зокрема, до засобів механізації процесів утваринництві ВІДОМІ електроогорожі, які включають опори з ізоляторами, з'єднані між собою оголеним провідником, підключені до джерела високої напруги [патент Франції №2191836, 1974 г МКИ А01КЗ/00//Е04] Під час дотику тварини до провідника електричний розряд спричиняє сильний біль у МІСЦІ контакту і це відлякує тварин, тобто дає змогу обмежувати тварин у певному, оточеному провідником просторі Недоліком таких пристроїв є їх постійна потреба в потужному джерелі струму, що в умовах, пасовищ, віддалених від мереж електропостачання, робить такі електроогорожі обмеженими у використанні Найбільш близькою з відомих електроогорож до запропонованої є елєктроогорожа [Мянд А Э Справочник по машинам и оборудованию животноводческих ферм Харьков "Прапор", 1979, с 123-124] Вона складається з джерела струму високої напруги, увімкненого у мережу, закріплену на опорах з ізоляторами, котушки з оголеним провідником, наприклад огорожа електрична "ИЭ-200" В якості джерела живлення у такому пристрої передбачено використання акумуляторних батарей (напр 70-АМЦГ-У-13) або джерела змінного струму 220 вольт Але такій електроогорожі властиві ряд істотних недоліків, зокрема, витрати електроенергії, швидкий розряд автономного джерела живлення, особливо при дотику вологих травинок до оголеного провідника струму високої напруги, порівняно велика вага автономних джерел живлення (до 40кг), необхідність підведення змінного струму на пасовище (при живленні від мережі змінного струму) Задачею винаходу є економія електроенергії, відмова від підведення мережі змінного струму на пасовище, зниження витрат фізичної праці пастуха на прокошування пасовища по периметру під провідником Поставлена задача досягається тим, що у ВІДОМІЙ електроогорожі, яка складається з джерела струму високої напруги, увімкненого у мережу, закріплену на опорах з ізоляторами, останнє складається з магнітоелектричного генератора (магнето), з'єднаного з пропелером та стабілізатором, розміщених на обертовій полиці, одягненій на опору, причому магнето та пропелер розміщені СПІВВІсно і з'єднані між собою з допомогою муфти зчеплення При цьому, для забезпечення компактності при зберіганні та транспортуванні лопаті пропелера конструктивно виконані з можливістю їх переміщення у робоче та транспортне положення Економія електроенергії досягається за рахунок того, що магнітоелектричний генератор змінного струму з допомогою пропелера трансформує енергію вітру в електроенергію високої напруги Лопаті пропелера виготовлені таким чином, що за геометричною формою своєї робочої поверхні вони нагадують крило літака Під час попадання на них вітропотоку виникає сила, яка створює обертовий момент, що приводить у дію ротор магнето Зменшення розряджання джерела напруги досягається за рахунок того, що, при наявності вітру, магнето постійно виробляє високу напругу (1200015000 вольт), а запас енергії вітру в природі безмежний У безвітряні дні живлення пристрою здійснюється від акумуляторних батарей 00 00 ю (О 62588 Зниження витрат фізичної праці пастуха досягається за рахунок того, що при використанні магнето відпадає необхідність прокошувати пасовище під провідником струму по периметру Вітроелектропристрій (фиг 1) працює так Магнето 1 закріплюють нерухомо на обертовій полиці 7 На вал 3 напресовують підшипники 5, а на фланець 4 закріплюють лопаті пропелера 2 Після цього з допомогою муфти зчеплення 6 забезпечують взаємне зчеплення вала 3 та осі ротора магнето Зібраний агрегат закріплюють нерухомо на обертовій полиці 7 3 протилежної пропелеру 2 сторони СПІВВІСНО йому на обертову полицю 7 нерухомо приєднують стабілізатор 8 На опору 9 з допомогою стакана 10 одягають обертову полицю 7 Протилежний кінець опори фіксують у грунт Завдяки наявності стабілізатора 8 та обертової полиці 7 з стаканом 10 пристрій завжди автоматично розвертається проти напрямкуруху вітру Провідник струму високої напруги 11, від магнето 1 приєднують до мережі електроогорожі Вона монтується на ізоляторах опор 12 Після ЦЬОГО забезпечують вільне обертання пропелера енергією вітру Магнето розпочинає виробляти струм високої напруги при швидкості руху вітру 0,5-0,7м/с Якщо швидкості руху вітру Комп'ютерна верстка Н Лисенко недостатньо для приведення розробленого пристрою у дію, то обладнання перемикають на роботу від автономного джерела живлення (напр від автомобільних акумуляторів) Після завершення роботи еле ктроо горожі пристрій розбирають та упаковують, а лопаті пропелера 2 переміщують у транспортне положення Використання запропонованого пристрою в комплексі з типовою еле ктроо горожею, у порівнянні з експлуатацією промислової еле ктроо горожі ИЭ-200, дозволяє заощадити електроенергію та замінити и на альтернативну - енергію вітру, знизити швидкість розряджання автономного джерела живлення та зменшити число його підзарядок, виключити необхідність підведення на пасовище мережі змінного струму та знизити витрати важкої фізичної праці пастуха на прокошування кожного пасовища попід провідником струму по периметру Все перелічене вище у сукупності забезпечує економію електроенергії та енергоавтономність, підвищує мобільність електроогорожі, зокрема, стосовно віддалених пасовищ, знижує витрати фізичної праці пастуха на прокошування травостою пасовищ по периметру, що важливо в умовах нестачі трудових ресурсів Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
