Пристрій для вмикання та живлення люмінесцентної лампи

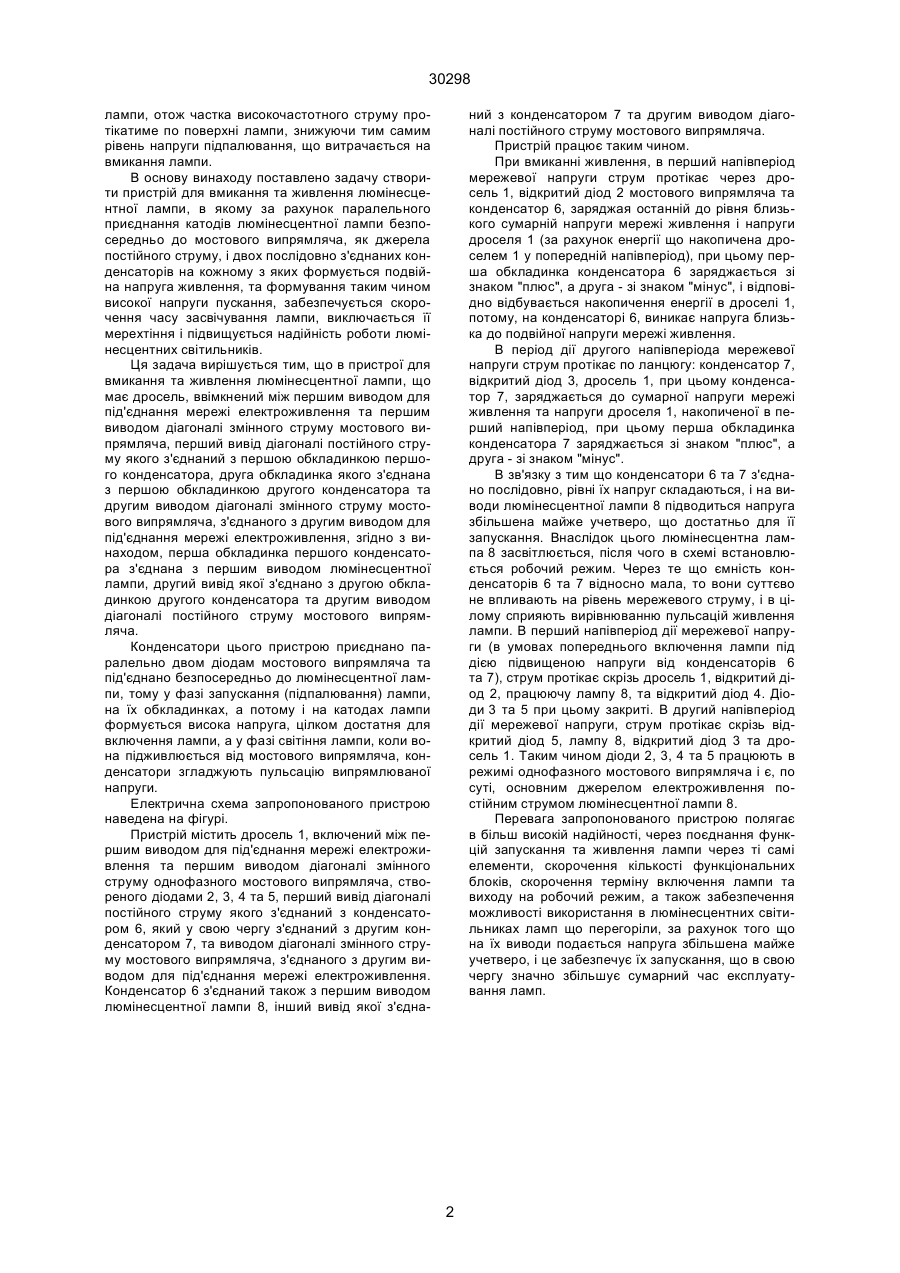

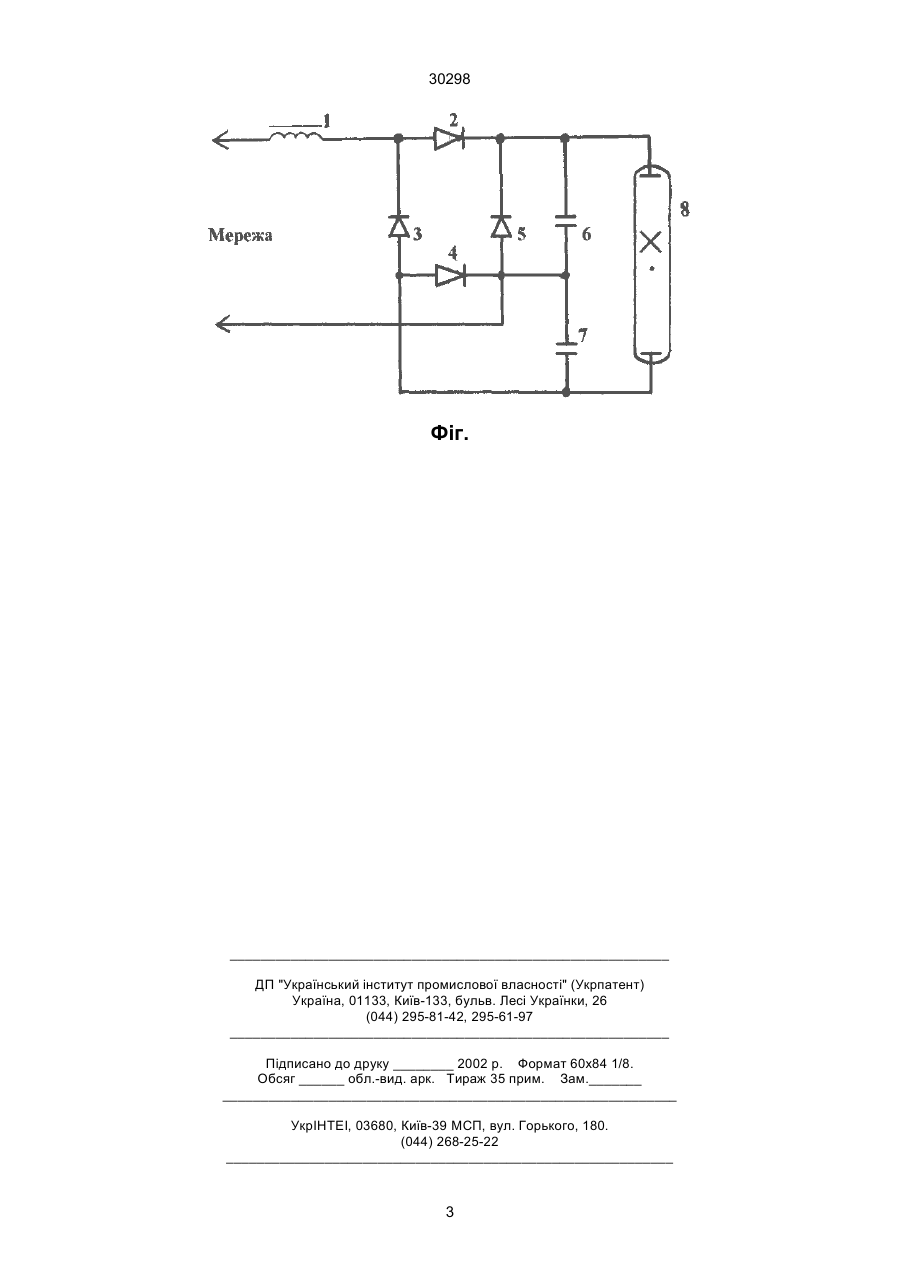

Пристрїй для вмикання та живлення люмінесцентної лампи, що має дросель, включений між 30298 лампи, отож частка високочастотного струму протікатиме по поверхні лампи, знижуючи тим самим рівень напруги підпалювання, що витрачається на вмикання лампи. В основу винаходу поставлено задачу створити пристрій для вмикання та живлення люмінесцентної лампи, в якому за рахунок паралельного приєднання катодів люмінесцентної лампи безпосередньо до мостового випрямляча, як джерела постійного струму, і двох послідовно з'єднаних конденсаторів на кожному з яких формується подвійна напруга живлення, та формування таким чином високої напруги пускання, забезпечується скорочення часу засвічування лампи, виключається її мерехтіння і підвищується надійність роботи люмінесцентних світильників. Ця задача вирішується тим, що в пристрої для вмикання та живлення люмінесцентної лампи, що має дросель, ввімкнений між першим виводом для під'єднання мережі електроживлення та першим виводом діагоналі змінного струму мостового випрямляча, перший вивід діагоналі постійного струму якого з'єднаний з першою обкладинкою першого конденсатора, друга обкладинка якого з'єднана з першою обкладинкою другого конденсатора та другим виводом діагоналі змінного струму мостового випрямляча, з'єднаного з другим виводом для під'єднання мережі електроживлення, згідно з винаходом, перша обкладинка першого конденсатора з'єднана з першим виводом люмінесцентної лампи, другий вивід якої з'єднано з другою обкладинкою другого конденсатора та другим виводом діагоналі постійного струму мостового випрямляча. Конденсатори цього пристрою приєднано паралельно двом діодам мостового випрямляча та під'єднано безпосередньо до люмінесцентної лампи, тому у фазі запускання (підпалювання) лампи, на їх обкладинках, а потому і на катодах лампи формується висока напруга, цілком достатня для включення лампи, а у фазі світіння лампи, коли вона підживлюється від мостового випрямляча, конденсатори згладжують пульсацію випрямлюваної напруги. Електрична схема запропонованого пристрою наведена на фігурі. Пристрій містить дросель 1, включений між першим виводом для під'єднання мережі електроживлення та першим виводом діагоналі змінного струму однофазного мостового випрямляча, створеного діодами 2, 3, 4 та 5, перший вивід діагоналі постійного струму якого з'єднаний з конденсатором 6, який у свою чергу з'єднаний з другим конденсатором 7, та виводом діагоналі змінного струму мостового випрямляча, з'єднаного з другим виводом для під'єднання мережі електроживлення. Конденсатор 6 з'єднаний також з першим виводом люмінесцентної лампи 8, інший вивід якої з'єдна ний з конденсатором 7 та другим виводом діагоналі постійного струму мостового випрямляча. Пристрій працює таким чином. При вмиканні живлення, в перший напівперіод мережевої напруги струм протікає через дросель 1, відкритий діод 2 мостового випрямляча та конденсатор 6, заряджая останній до рівня близького сумарній напруги мережі живлення і напруги дроселя 1 (за рахунок енергії що накопичена дроселем 1 у попередній напівперіод), при цьому перша обкладинка конденсатора 6 заряджається зі знаком "плюс", а друга - зі знаком "мінус", і відповідно відбувається накопичення енергії в дроселі 1, потому, на конденсаторі 6, виникає напруга близька до подвійної напруги мережі живлення. В період дії другого напівперіода мережевої напруги струм протікає по ланцюгу: конденсатор 7, відкритий діод 3, дросель 1, при цьому конденсатор 7, заряджається до сумарної напруги мережі живлення та напруги дроселя 1, накопиченої в перший напівперіод, при цьому перша обкладинка конденсатора 7 заряджається зі знаком "плюс", а друга - зі знаком "мінус". В зв'язку з тим що конденсатори 6 та 7 з'єднано послідовно, рівні їх напруг складаються, і на виводи люмінесцентної лампи 8 підводиться напруга збільшена майже учетверо, що достатньо для її запускання. Внаслідок цього люмінесцентна лампа 8 засвітлюється, після чого в схемі встановлюється робочий режим. Через те що ємність конденсаторів 6 та 7 відносно мала, то вони суттєво не впливають на рівень мережевого струму, і в цілому сприяють вирівнюванню пульсацій живлення лампи. В перший напівперіод дії мережевої напруги (в умовах попереднього включення лампи під дією підвищеною напруги від конденсаторів 6 та 7), струм протікає скрізь дросель 1, відкритий діод 2, працюючу лампу 8, та відкритий діод 4. Діоди 3 та 5 при цьому закриті. В другий напівперіод дії мережевої напруги, струм протікає скрізь відкритий діод 5, лампу 8, відкритий діод 3 та дросель 1. Таким чином діоди 2, 3, 4 та 5 працюють в режимі однофазного мостового випрямляча і є, по суті, основним джерелом електроживлення постійним струмом люмінесцентної лампи 8. Перевага запропонованого пристрою полягає в більш високій надійності, через поєднання функцій запускання та живлення лампи через ті самі елементи, скорочення кількості функціональних блоків, скорочення терміну включення лампи та виходу на робочий режим, а також забезпечення можливості використання в люмінесцентних світильниках ламп що перегоріли, за рахунок того що на їх виводи подається напруга збільшена майже учетверо, і це забезпечує їх запускання, що в свою чергу значно збільшує сумарний час експлуатування ламп. 2 30298 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
