Спосіб ведення доменної плавки

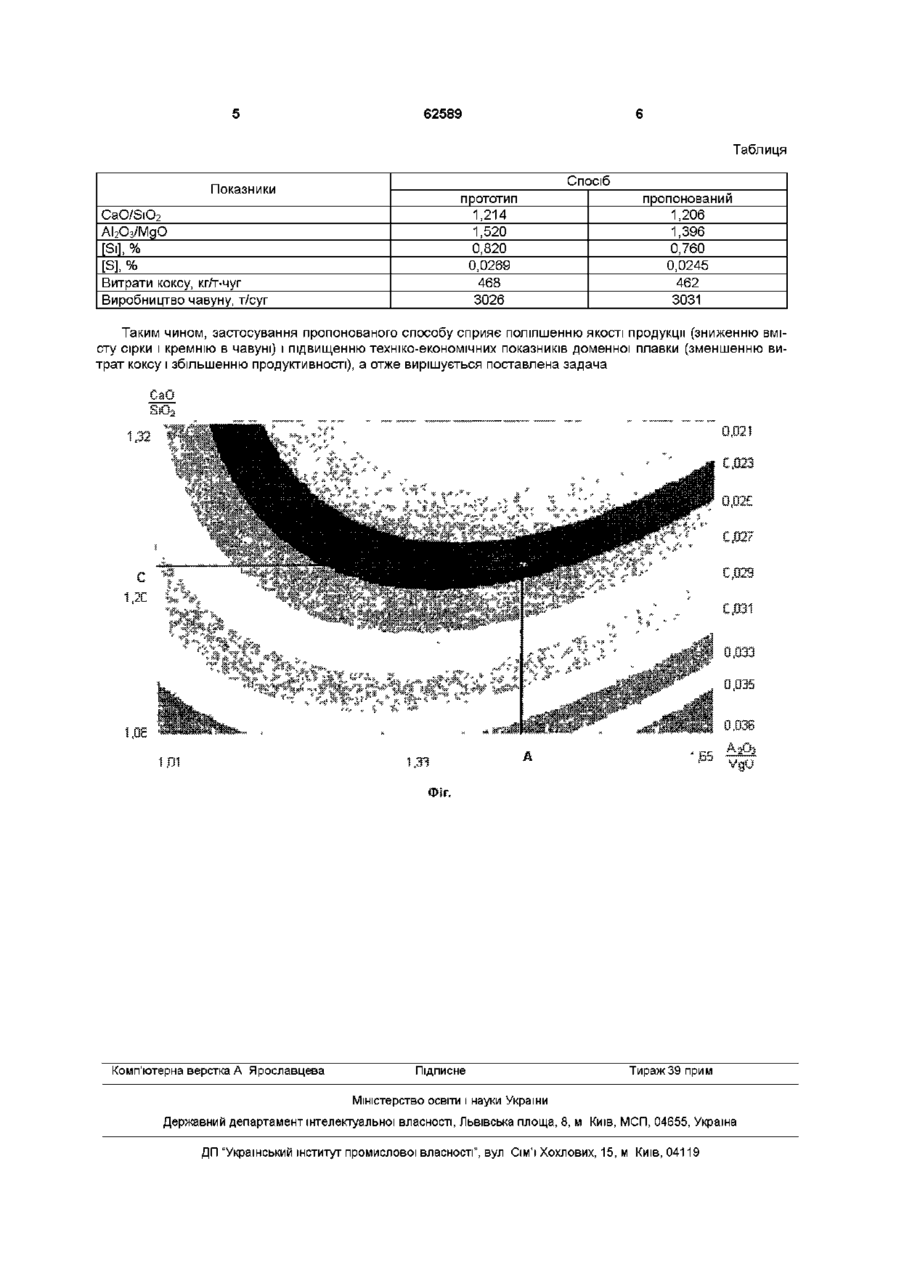

Спосіб ведення доменної плавки, що включає введення в доменну піч залізорудних матеріалів, флюсу і коксу, зміну складу і витрати компонентів шихти, який відрізняється тим, що основність кінцевого шлаку по відношенню оксиду кальцію до оксиду кремнію вибирають у залежності від величини відношення оксиду алюмінію до оксиду магнію для підтримання необхідного вмісту сірки в чавуні у ВІДПОВІДНОСТІ з ЛІНІЯМИ рівного вмісту сірки в чавуні в координатах відношення оксиду алюмінію до оксиду магнію і відношення оксиду кальцію до оксиду кремнію (топограмами), отриманими в сталих технологічних умовах Винахід відноситься до чорної металургів зокрема до доменного виробництва, і може бути використаний при виплавці чавуну в доменних печах, які проплавляють шихту з залізовмісних матеріалів, флюсів і коксу Відомий спосіб ведення доменної плавки таким чином, що основність кінцевого шлаку по відношенню оксиду кальцію до оксиду кремнію (СаО/БіОг) завжди підтримують постійною [Патент Японии №8684 Регулирование состава шихты доменной печи, опубликован 13 03 1972г] Однак при цьому не враховується вплив інших компонентів шлаку на його властивості, внаслідок чого спостерігаються ІСТОТНІ коливання продуктивності, витрат коксу і вмісту сірки і кремнію в чавуні ВІДОМІЙ спосіб по вибору оптимальної основності кінцевого шлаку по відношенню оксиду кальцію до оксиду кремнію при різному вмісту в ньому оксиду алюмінію (АЬОз) [Воловик Г А , Ємельянов В А, Кайман В X и др Выбор оптимальной основности доменных шлаков в условиях заводов Украины - Металлургическая и горнорудная промышленность, 1980, №4, С 52-53] Однак при цьому не враховується зміна вмісту оксиду магнію (MgO), що обумовлює відзначені вище недоліки ВІДОМІ також рекомендації зі збільшення вмісту оксиду магнію в шлаку до 7-8% і одночасному зниженні його основності по відношенню оксиду кальцію до оксиду кремнію до 1,18-1,2 для поліп шення властивостей шлаку і додання йому СТІЙКОСТІ [Зусмановский А Я , Дышлевич И И , Белецкий В А , и др Работа доменных печей на высокоосном агрегата Металлург, 1984 №7, С 16-17] Однак у даному випадку не враховується зміна вмісту оксиду алюмінію, внаслідок чого підвищується витрата коксу і знижується продуктивність Відомий спосіб, ВІДПОВІДНО ДО ЯКОГО доменну плавку ведуть на шлаках основністю по відношенню суми оксидів кальцію і магнію до суми оксидів кремнію й алюмінію (CaO+MgO)/(SiO2+AI2O3)=1,33,0 [Авт свид СССР №631536 Семин И П , Варава И М , Попов Н И и др Способ выплавки ферромарганца в доменных печах, Бюллетень изобретений №41, 1978г ] У даному способі враховується вміст оксидів магнію й алюмінію Однак при цьому не враховується їхнє співвідношення у взаємозв'язку з співвідношенням оксиду кальцію й оксиду кремнію, що не дозволяє підвищити стабільність властивостей шлаків і їх знесірчувальну здатність, а також досягти підвищення продуктивності і зниження витрат коксу Найбільш близьким до пропонованого по технічній сутності і результату, що досягається, є відомий спосіб ведення доменної плавки, що включає введення в доменну піч залізорудних матеріалів, флюсу і коксу з зміною їхнього ХІМІЧНОГО складу і витрат У відомому способі визначають виграти компонентів шихти за умовою заданої ос 00 ю (О 62589 новності шлаку по відношенню оксиду кальцію до досягнення заданої основності кінцевого шлаку по оксиду кремнію для забезпечення необхідного відношенню оксиду кальцію до оксиду кремнію з вмісту сірки в чавуні [Плискановский С Т , Гулыга урахуванням вмісту шлакоутворюючих компоненВ Д , Постемский И Е Планирование оптимальной тів оксиду алюмінію й оксиду магнію, а основність доменной шихты с применением методов линейкінцевого шлаку по відношенню оксиду кальцію до ного программирования Сталь, 1974, №7, С 585оксиду кремнію вибирають у залежності від вели587] чини відношення оксиду алюмінію до оксиду магнію для підтримки необхідного вмісту сірки в чавуНедоліком відомого способу є відсутність обліні у ВІДПОВІДНОСТІ з ЛІНІЯМИ рівного вмісту сірки в ку впливу оксидів магнію та алюмінію при виборі чавуні в координатах відношення оксиду алюмінію основності шлаку по відношенню оксиду кальцію до оксиду магнію і відношення оксиду кальцію до до оксиду кремнію Без обліку впливу оксидів магоксиду кремнію (топограмами), отриманими в станію та алюмінію в більшості випадків неправильно лих технологічних умовах оцінюється знесірчувальна здатність та ІНШІ властивості шлаку і невиправдано завищується велиСпосіб, що заявляється, пояснюється кресчина основності шлаку, що приводить до підвиленням де на фіг показана топограма з ЛІНІЯМИ щення витрат коксу і зниженню продуктивності рівного вмісту сірки в чавуні в координатах, відношення оксиду алюмінію до оксиду магнію і відноЗадача, розв'язувана винаходом, полягає в шення оксиду кальцію до оксиду кремнію Обрані поліпшенні якості продукції і підвищенні технікокоординати найбільше повно відбивають ХІМІЧНИЙ економічних показників доменної плавки склад доменних шлаків і їх властивості, що харакТехнічний результат, який досягається при витеризують плавкість, рухливість, тепломісткість і користанні способу, що заявляється, полягає в сіркопоглинаючу здатність зниженні вмісту сірки і кремнію в чавуні, зменшенні витрат коксу і збільшенні продуктивності Сутність способу, що заявляється, полягає в Рішення поставленої задачі досягається тим, наступному У сталих технологічних умовах, стощо спосіб ведення доменної плавки, що включає совно до конкретної доменної печі, узагальнюєтьвведення в доменну піч залізорудних матеріалів, ся інформація про ХІМІЧНИЙ склад чавуну і шлаку флюсу і коксу, зміну складу і витрати компонентів по випусках за визначений період роботи доменної шихти, при цьому основність кінцевого шлаку по печі, наприклад, за місяць і за допомогою ПЕОМ відношенню оксиду кальцію до оксиду кремнію будується топограма з ЛІНІЯМИ рівного вмісту сірки вибирають у залежності від величини відношення в чавуні в координатах відношення оксиду алюміоксиду алюмінію до оксиду магнію для підтримки нію до оксиду магнію і відношення оксиду кальцію необхідного вмісту сірки в чавуні у ВІДПОВІДНОСТІ З до оксиду кремнію кінцевого шлаку При цьому ЛІНІЯМИ рівного вмісту сірки в чавуні в координатах вміст-компонентів кінцевого шлаку беруть у відсовідношення оксиду алюмінію до оксиду магнію і тках по масі відношення оксиду кальцію до оксиду кремнію (тоПри ЗМІНІ ХІМІЧНОГО складу чи співвідношення пограмами), отриманими в сталих технологічних компонентів доменної шихти виконується попереумовах дній розрахунок очікуваного складу кінцевого шлаку за допомогою ПЕОМ Потім по відношенню окПорівняння способу, що заявляється, із протосиду алюмінію до оксиду магнію в шлаку (крапка А) типом показує, що він відрізняється тим, що оснопо ІЗОЛІНІЇ необхідного вмісту сірки в чавуні (крапка вність кінцевого шлаку по відношенню оксиду 3) установлюється необхідна для одержання такокальцію до оксиду кремнію вибирають у залежносго вмісту сірки основність по відношенню оксиду ті від величини відношення оксиду алюмінію до кальцію до оксиду кремнію кінцевого шлаку (крапоксиду магнію для підтримки необхідного вмісту ка С) Після ЦЬОГО виконується коректування шихти сірки в чавуні у ВІДПОВІДНОСТІ З ЛІНІЯМИ рівного вміна дану основність сту сірки в чавуні в координатах відношення оксиду алюмінію до оксиду магнію і відношення оксиду У результаті виконання способу, що заявлякальцію до оксиду кремнію (топограмами), отриється досягається зниження вмісту сірки і кремнію маними в сталих технологічних умовах Отже, спов чавуні, зменшення витрат коксу і збільшення сіб, що заявляється, відповідає критерію "новизпродуктивності доменної печі на" Пропонований спосіб реалізований на доменній печі обсягом 2000м3 Витрати дуття складають Порівняння з іншими технічними рішеннями в 3000м3/хв, температура дуття - 1047°С, вологість даній області техніки не дозволило виявити в них природна, вміст кисню в дутті - 24,9%, витрати ознаки, що відрізняють рішення, що заявляється, природного газу - 89м3/г-чуг від прототипу Отже, спосіб, що заявляється, відповідає критерію "винахідницький рівень" Виграти шихтових матеріалів на 1т чавуну (кг) Спосіб ведення доменної плавки, що заявляагломерат - 1747, окатиші -123, руда - 8, вапняк ється, включає введення в доменну піч залізоруд35, скрап - 34, кокс - 471 них матеріалів, флюсу і коксу, зміну складу і виРезультати представлені в таблиці трат компонентів шихти, що забезпечують 62589 Таблиця Показники CaO/SiO2 AI2O3/MgO [Si], % [S], % Витрати коксу, кг/г-чуг Виробництво чавуну, т/суг Спосіб прототип 1,214 1,520 0,820 0,0269 468 3026 пропонований 1,206 1,396 0,760 0,0245 462 3031 Таким чином, застосування пропонованого способу сприяє поліпшенню якості продукції (зниженню вмісту сірки і кремнію в чавуні) і підвищенню техніко-економічних показників доменної плавки (зменшенню витрат коксу і збільшенню продуктивності), а отже вирішується поставлена задача Комп'ютерна верстка А Ярославцева Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
