Біозахист екіпажів транспортних засобів

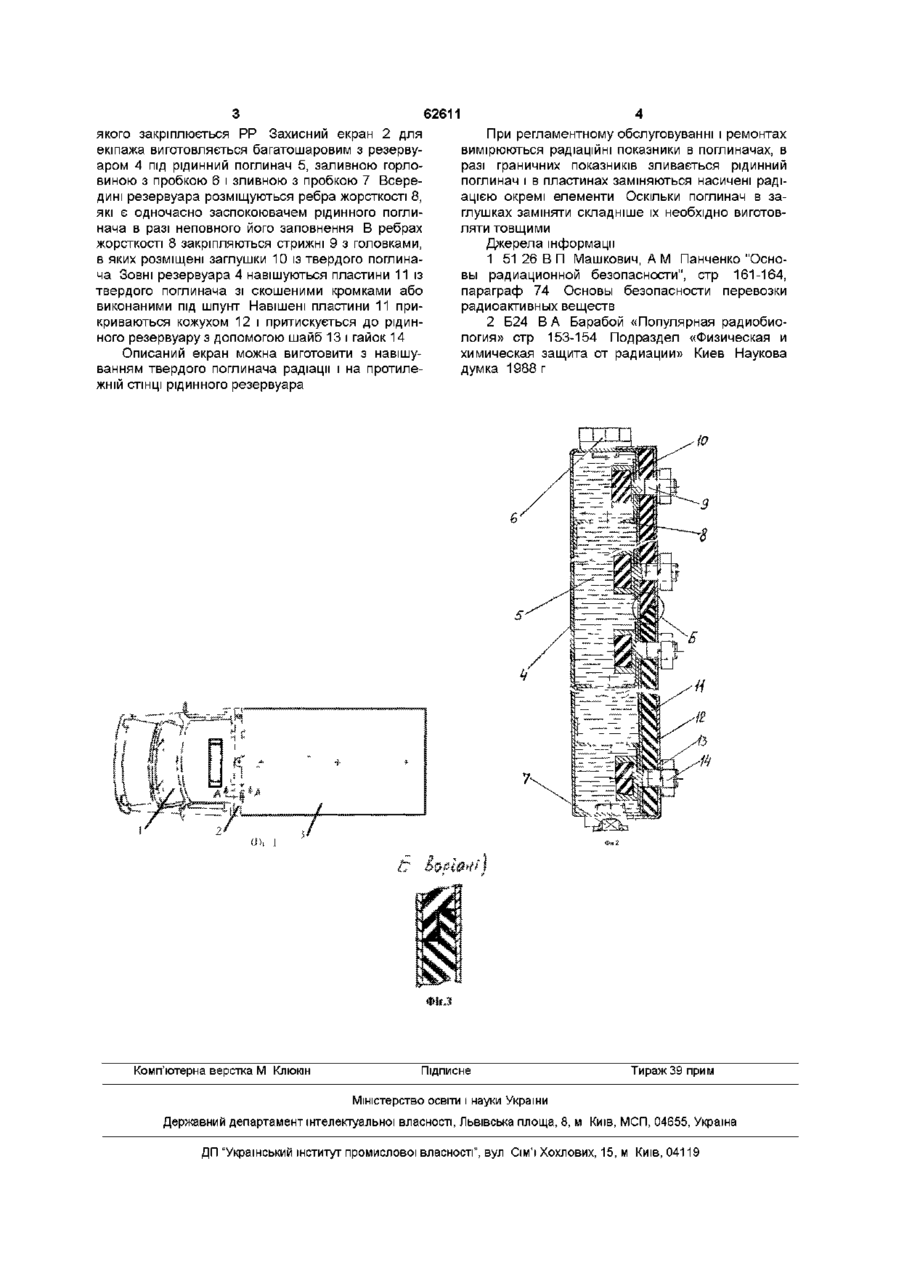

1 Бюзахист екіпажів транспортних засобів для перевезення радіоактивних речовин, що складається з поглинаючого радіовипромінювання екрана, який розміщений між кабіною екіпажу і радіоактивними речовинами, що перевозять, виготовленого багатошаровим (не менше двох ємностей) для твердих та рідинних поглиначів радіації, який відрізняється тим, що тверді поглиначі виготовлені пластинчастими і навішені на стри жні, що закріплені в рідинному резервуарі і служать для допоміжного притискування і фіксації пластин до рідинного резервуара 2 Бюзахист екіпажів транспортних засобів по п 1, який відрізняється тим, що в головках стрижнів для навішення твердих поглиначів, що є наскрізними отворами, передбачені компенсуючі гнізда, які заповнюються твердим поглиначем 3 Бюзахист екіпажів транспортних засобів по пп 1 і 2, який відрізняється тим, що, не виключаючи застосування суцільних пластин або заливки, рекомендується виготовляти для твердих поглиначів збірної конструкції із великої КІЛЬКОСТІ пластин зі скошеними або обробленими під шпунт краями, що забезпечує надійний захист екіпажу і заміну насичених радіацією елементів при регламентних ремонтах і обслуговуванні захисного екрана Винахід належить до галузі захисних екранів, що встановлюються на транспортні засоби, що перевозять радіоактивні речовини (РР) ВІДОМІ екрани, що поглинають радіовипромінювання на транспортних засобах, які розміщуються між кабіною екіпажу і радіоактивними речовинами, що перевозяться, які виготовляються багатошаровими (не менше двох ємностей) для твердих та рідинних поглиначів радіації ВІДОМІ екрани виконані заливанням твердих поглиначів в ТОНКОСТІННІ резервуари великої площі, що не може забезпечити якісного заповнення резервуарів через швидке затвердіння поглинача, а під час транспортування вантажів спричиняють опускання поглинача в нижню частину резервуара з видавлюванням стінок резервуара і оголенням верхньої частини екрана Метою цього винаходу є забезпечення якісного захисту екіпажа і можливість відновлення захисних властивостей екрана при регламентному обслуговуванні та ремонтах екрана Вказана мета досягається тим, що тверді поглиначі виконуються пластинчатими і навішуються на стінки резервуара з рідинним поглиначем на стрижнях, що закріплюються всередині цього резервуара і сприяють допоміжному притисканню твердого поглинача і перешкоджають його опускання під час руху транспортного засобу При цьому стрижні для навішування можуть стати наскрізними отворами для радіації, а тому для усунення цього явища в головках стрижнів влаштовуються компенсуючи гнізда, які заповнюються твердим поглиначем перед виготовленням резервуара під рідинний поглинач Не виключаючи застосування суцільної пластини або заливання у відкритому вигляді, рекомендується виконання твердого екрана у вигляді великої КІЛЬКОСТІ пластинчатих елементів, оскільки насиченість радіацією під час експлуатації в різних місцях екрана може бути різною і потребує обов'язкової заміни елементів при регламентних роботах на окремих ділянках екрана В разі великої КІЛЬКОСТІ пластин їх ребра рекомендується виконувати скошеними або обробленими під шпунт Суть винаходу пояснюється кресленнями Фіг 1 - загальний вигляд транспортного засобу (автомобільного) в плані для перевезення радіоактивних речовин Фіг 2 - розріз бюзахисного екрана в перерізі А-А на фіг 1 Фіг 3 - варіант виконання Б на фіг 2 Для перевезення радіоактивних речовин можуть використовуватися різні транспортні засоби В нашому прикладі показано автомобільне з кабіною 1, захисним екраном 2 і кузовом 3, всередині (О (О 62611 якого закріплюється РР Захисний екран 2 для екіпажа виготовляється багатошаровим з резервуаром 4 під рідинний поглинач 5, заливною горловиною з пробкою 6 і зливною з пробкою 7 Всередині резервуара розміщуються ребра жорсткості 8, які є одночасно заспокоювачем рідинного поглинача в разі неповного його заповнення В ребрах жорсткості 8 закріпляються стрижні 9 з головками, в яких розміщені заглушки 10 із твердого поглинача Зовні резервуара 4 навішуються пластини 11 із твердого поглинача зі скошеними кромками або виконаними під шпунт Навішені пластини 11 прикриваються кожухом 12 і притискується до рідинного резервуару з допомогою шайб 13 і гайок 14 Описаний екран можна виготовити з навішуванням твердого поглинача радіації і на протилежній СТІНЦІ рідинного резервуара Комп'ютерна верстка М Клюкш При регламентному обслуговуванні і ремонтах вимірюються радіаційні показники в поглиначах, в разі граничних показників зливається рідинний поглинач і в пластинах заміняються насичені радіацією окремі елементи Оскільки поглинач в заглушках заміняти складніше їх необхідно виготовляти товщими Джерела інформації 1 51 26 В П Машкович, А М Панченко "Основы радиационной безопасности", стр 161 -164, параграф 74 Основы безопасности перевозки радиоактивных веществ 2 Б24 В А Барабой «Популярная радиобиология» стр 153-154 Подраздел «Физическая и химическая защита от радиации» Киев Наукова думка 1988 г Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
