Пристрій для обробки полімерних композицій змінним магнітним полем

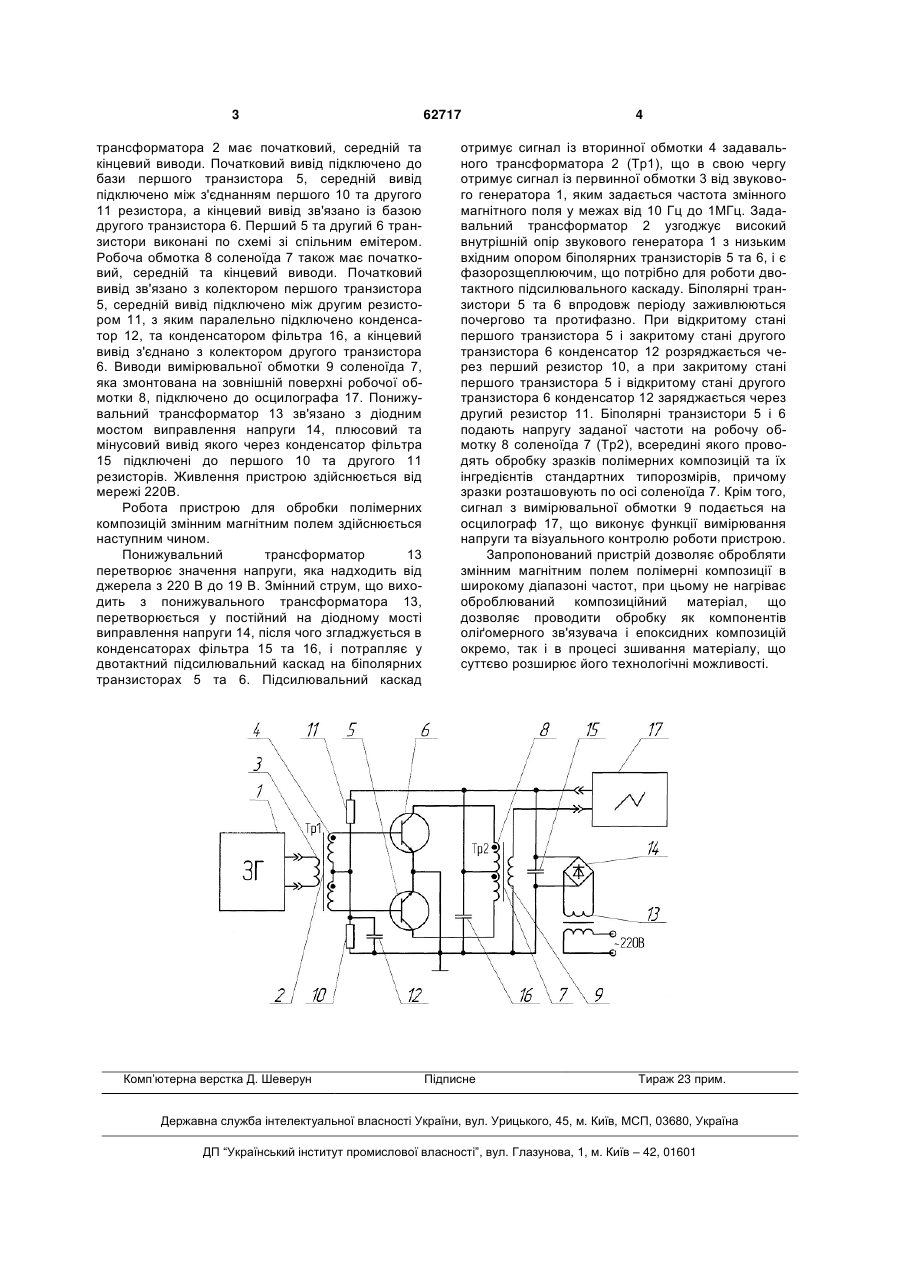

Пристрій для обробки полімерних композицій змінним магнітним полем, який виконано у вигляді підсилювача потужності, що містить перший та 3 трансформатора 2 має початковий, середній та кінцевий виводи. Початковий вивід підключено до бази першого транзистора 5, середній вивід підключено між з'єднанням першого 10 та другого 11 резистора, а кінцевий вивід зв'язано із базою другого транзистора 6. Перший 5 та другий 6 транзистори виконані по схемі зі спільним емітером. Робоча обмотка 8 соленоїда 7 також має початковий, середній та кінцевий виводи. Початковий вивід зв'язано з колектором першого транзистора 5, середній вивід підключено між другим резистором 11, з яким паралельно підключено конденсатор 12, та конденсатором фільтра 16, а кінцевий вивід з'єднано з колектором другого транзистора 6. Виводи вимірювальної обмотки 9 соленоїда 7, яка змонтована на зовнішній поверхні робочої обмотки 8, підключено до осцилографа 17. Понижувальний трансформатор 13 зв'язано з діодним мостом виправлення напруги 14, плюсовий та мінусовий вивід якого через конденсатор фільтра 15 підключені до першого 10 та другого 11 резисторів. Живлення пристрою здійснюється від мережі 220В. Робота пристрою для обробки полімерних композицій змінним магнітним полем здійснюється наступним чином. Понижувальний трансформатор 13 перетворює значення напруги, яка надходить від джерела з 220 В до 19 В. Змінний струм, що виходить з понижувального трансформатора 13, перетворюється у постійний на діодному мості виправлення напруги 14, після чого згладжується в конденсаторах фільтра 15 та 16, і потрапляє у двотактний підсилювальний каскад на біполярних транзисторах 5 та 6. Підсилювальний каскад Комп’ютерна верстка Д. Шеверун 62717 4 отримує сигнал із вторинної обмотки 4 задавального трансформатора 2 (Тр1), що в свою чергу отримує сигнал із первинної обмотки 3 від звукового генератора 1, яким задається частота змінного магнітного поля у межах від 10 Гц до 1МГц. Задавальний трансформатор 2 узгоджує високий внутрішній опір звукового генератора 1 з низьким вхідним опором біполярних транзисторів 5 та 6, і є фазорозщеплюючим, що потрібно для роботи двотактного підсилювального каскаду. Біполярні транзистори 5 та 6 впродовж періоду заживлюються почергово та протифазно. При відкритому стані першого транзистора 5 і закритому стані другого транзистора 6 конденсатор 12 розряджається через перший резистор 10, а при закритому стані першого транзистора 5 і відкритому стані другого транзистора 6 конденсатор 12 заряджається через другий резистор 11. Біполярні транзистори 5 і 6 подають напругу заданої частоти на робочу обмотку 8 соленоїда 7 (Тр2), всередині якого проводять обробку зразків полімерних композицій та їх інгредієнтів стандартних типорозмірів, причому зразки розташовують по осі соленоїда 7. Крім того, сигнал з вимірювальної обмотки 9 подається на осцилограф 17, що виконує функції вимірювання напруги та візуального контролю роботи пристрою. Запропонований пристрій дозволяє обробляти змінним магнітним полем полімерні композиції в широкому діапазоні частот, при цьому не нагріває оброблюваний композиційний матеріал, що дозволяє проводити обробку як компонентів оліґомерного зв'язувача і епоксидних композицій окремо, так і в процесі зшивання матеріалу, що суттєво розширює його технологічні можливості. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
