Одинарний сухарний карданний шарнір
Формула / Реферат
Одинарний сухарний карданний шарнір, що містить ведучу і ведену карданні вилки, закріплених відповідно на ведучому і веденому валах, що входять в спряження із зазором у зовнішні напівциліндричні виточки кульового сухаря, з можливістю кутового переміщення ведучої і веденої карданних вилок на кут a відносно кульового сухаря у двох взаємно перпендикулярних площинах, де ведуча і ведена карданні вилки виконані з двох симетричних частин - піввилок з робочими поверхнями півкруглої форми, з неможливим осьовим зміщенням карданних вилок, який відрізняється тим, що ведуча і ведена карданні вилки з'єднані між собою і відповідно з ведучим і веденим валами різьбокріпильними елементами із можливістю регулювання зазору регулювальною прокладкою, що встановлена між складовими частинами - піввилками карданних вилок, з неможливим осьовим переміщенням ведучого і веденого карданних валів.
Текст

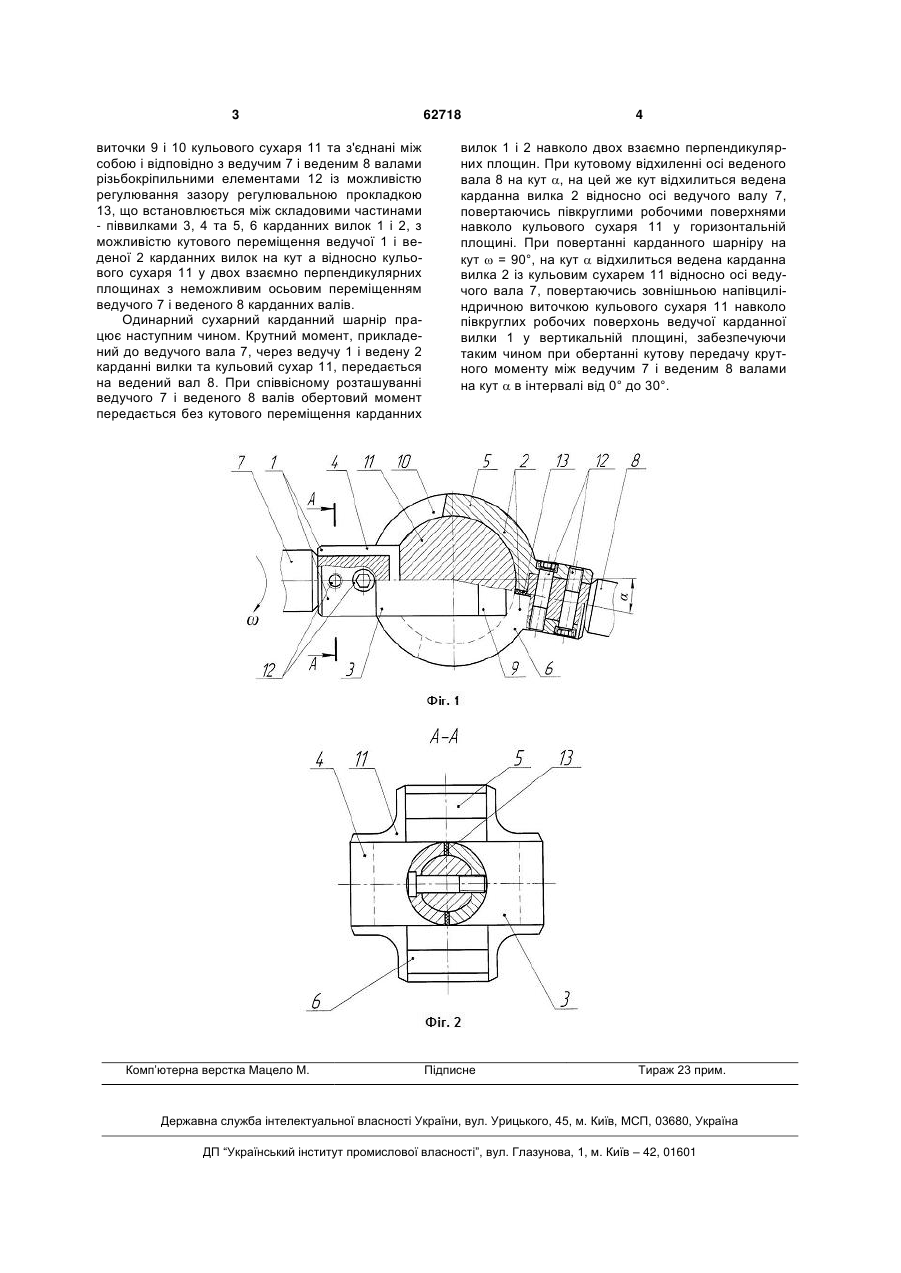

Одинарний сухарний карданний шарнір, що містить ведучу і ведену карданні вилки, закріплені відповідно на ведучому і веденому валах, що входять в спряження із зазором у зовнішні напівциліндричні виточки кульового сухаря, з можливістю кутового переміщення ведучої і веденої карданних 3 виточки 9 і 10 кульового сухаря 11 та з'єднані між собою і відповідно з ведучим 7 і веденим 8 валами різьбокріпильними елементами 12 із можливістю регулювання зазору регулювальною прокладкою 13, що встановлюється між складовими частинами - піввилками 3, 4 та 5, 6 карданних вилок 1 і 2, з можливістю кутового переміщення ведучої 1 і веденої 2 карданних вилок на кут а відносно кульового сухаря 11 у двох взаємно перпендикулярних площинах з неможливим осьовим переміщенням ведучого 7 і веденого 8 карданних валів. Одинарний сухарний карданний шарнір працює наступним чином. Крутний момент, прикладений до ведучого вала 7, через ведучу 1 і ведену 2 карданні вилки та кульовий сухар 11, передається на ведений вал 8. При співвісному розташуванні ведучого 7 і веденого 8 валів обертовий момент передається без кутового переміщення карданних Комп’ютерна верстка Мацело М. 62718 4 вилок 1 і 2 навколо двох взаємно перпендикулярних площин. При кутовому відхиленні осі веденого вала 8 на кут , на цей же кут відхилиться ведена карданна вилка 2 відносно осі ведучого валу 7, повертаючись півкруглими робочими поверхнями навколо кульового сухаря 11 у горизонтальній площині. При повертанні карданного шарніру на кут = 90°, на кут відхилиться ведена карданна вилка 2 із кульовим сухарем 11 відносно осі ведучого вала 7, повертаючись зовнішньою напівциліндричною виточкою кульового сухаря 11 навколо півкруглих робочих поверхонь ведучої карданної вилки 1 у вертикальній площині, забезпечуючи таким чином при обертанні кутову передачу крутного моменту між ведучим 7 і веденим 8 валами на кут в інтервалі від 0° до 30°. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTrunnion-type single cardan joint
Автори англійськоюSaniotskyi Andrii Mykhailovych
Назва патенту російськоюОдинарный сухарный карданный шарнир
Автори російськоюСаньоцкий Андрей Михайлович
МПК / Мітки
Мітки: сухарний, шарнір, одинарний, карданний
Код посилання
<a href="https://ua.patents.su/2-62718-odinarnijj-sukharnijj-kardannijj-sharnir.html" target="_blank" rel="follow" title="База патентів України">Одинарний сухарний карданний шарнір</a>
Одинарний сухарний карданний шарнір
Номер патенту: 55216
Опубліковано: 10.12.2010
Автор: Саньоцький Андрій Михайлович
Мітки: шарнір, карданний, одинарний, сухарний
Формула / Реферат:
Одинарний сухарний карданний шарнір, що містить ведучу і ведену карданні вилки, закріплені відповідно на ведучому і веденому валах, що входять в спряження із зазором у зовнішні півциліндричні виточки кульового сухаря, з можливістю кутового переміщення ведучої і веденої карданних вилок на кут α відносно кульового сухаря у двох взаємно перпендикулярних площинах, який відрізняється тим, що ведуча і ведена карданні вилки виконані з двох...
Одинарний сухарний карданний шарнір
Номер патенту: 55058
Опубліковано: 10.12.2010
Автор: Саньоцький Андрій Михайлович
МПК: F16D 3/24
Мітки: карданний, одинарний, шарнір, сухарний
Формула / Реферат:
Одинарний сухарний карданний шарнір, що містить ведучу і ведену карданні вилки, закріплені відповідно на ведучому і веденому валах, з можливістю кутового переміщення ведучої і веденої карданних вилок на кут α відносно сухаря у двох взаємно перпендикулярних площинах, який відрізняється тим, що ведуча карданна вилка виконана у вигляді напівциліндричного диска, а ведена карданна вилка виконана з півкруглими робочими поверхнями, що входять...
Карданний гвинтовий секційний робочий орган
Номер патенту: 18652
Опубліковано: 15.11.2006
Автори: Гурик Олег Ярославович, Гевко Іван Богданович, Свідовий Андрій Богданович, Стойко Ігор Іванович
МПК: B65G 33/26
Мітки: карданний, гвинтовий, секційний, робочий, орган
Формула / Реферат:
Карданний гвинтовий секційний робочий орган, який виконано у вигляді окремих гвинтових секцій, з двох кінців кожної з яких жорстко закріплені втулки, внутрішні торцеві поверхні яких з’єднані між собою прутками, які є паралельними між собою і розміщені рівномірно по колу, а секції з’єднані між собою за допомогою шарнірних з’єднань, причому поверхні обертання кожної секції гвинтової спіралі виконані бочкоподібної форми, який відрізняється тим,...
Карданний шарнір
Номер патенту: 43926
Опубліковано: 15.01.2002
Автори: Алексієнко Георгій Якович, Алексєєнко Богдан Георгійович, Хацкелян Ігор Павлович, Остапенко Георгій Леонідович, Федосов Володимир Гарольдович
МПК: F16C 11/06
Формула / Реферат:
1. Карданний шарнір, що складається з хрестовини і вилок, з'єднаних з пальцями хрестовини через тіла кочення - ролики, який відрізняється тим, що ролики встановлено по довжині пальців багаторядно і в пальцях виконано осьові розточки, стінку яких по довжині пальця виконано з пропорціональним зменшенням її діаметра від площини, що проходить по дальньому торцю дальнього ролика відносно центра хрестовини до днища розточки, яке лежить у зоні...
Карданний шарнір
Номер патенту: 75197
Опубліковано: 15.03.2006
Автори: Хацкелян Ігор Павлович, Федосов Володимир Гарольдович, Алексєєнко Богдан Георгійович, Остапенко Георгій Леонідович, Альохін Олександр Анатолійович, Алексієнко Георгій Якович
МПК: B21B 35/14, F16D 3/40, F16D 3/16
Формула / Реферат:
Карданний шарнір, що містить хрестовину з цапфами, пару вилок, кожна з яких являє собою зафіксовані болтами піввилки, що сполучаються з глухими розточками під радіальні підшипники, який відрізняється тим, що піввилки кожної з вилок додатково з'єднані між собою і попередньо напружені до центра шарніра через упорні підшипники, розміщені в розточках піввилок, гайками, нагвинченими на сполучні осьові виступи на торцях протилежних цапф хрестовини,...
