Під викотний камерної печі

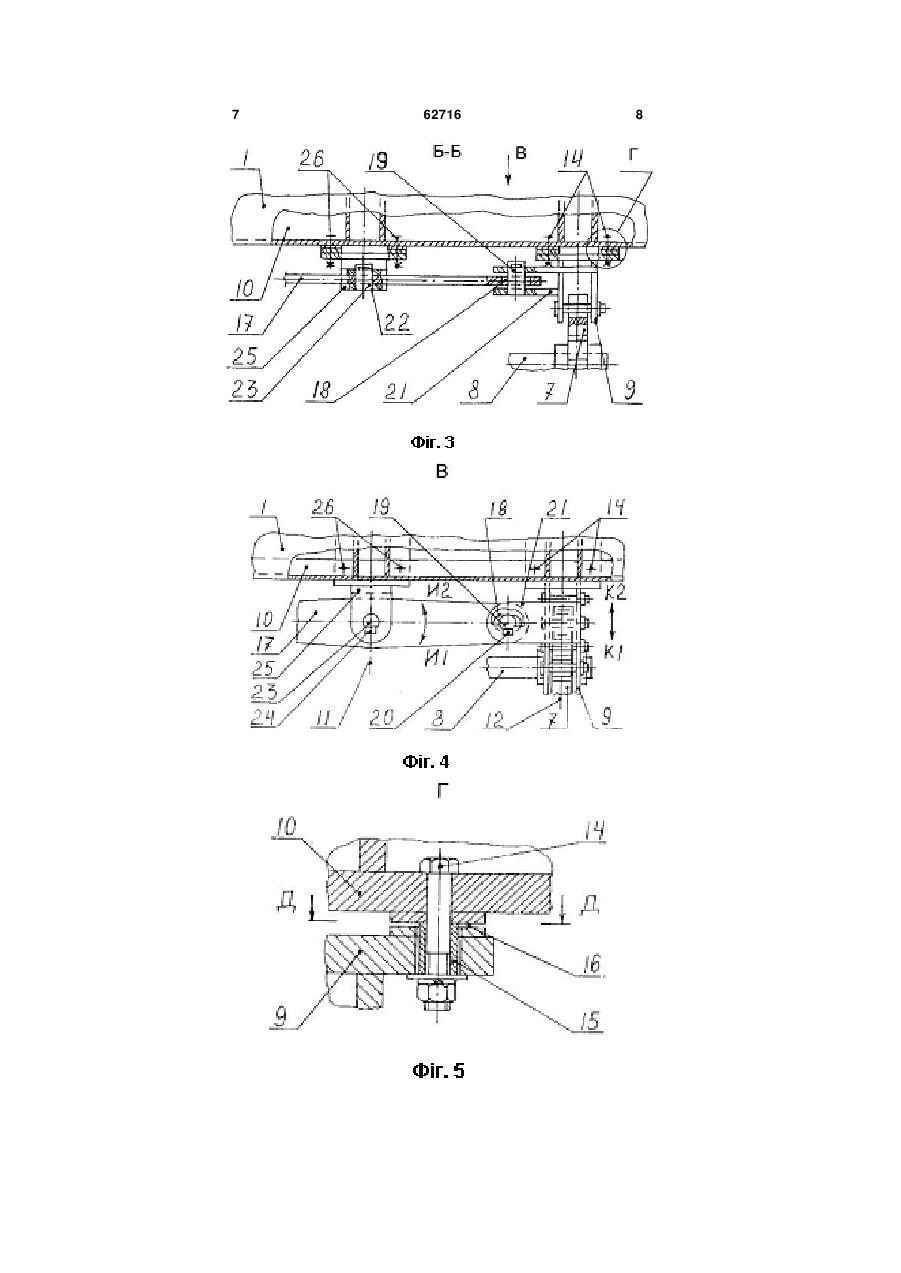

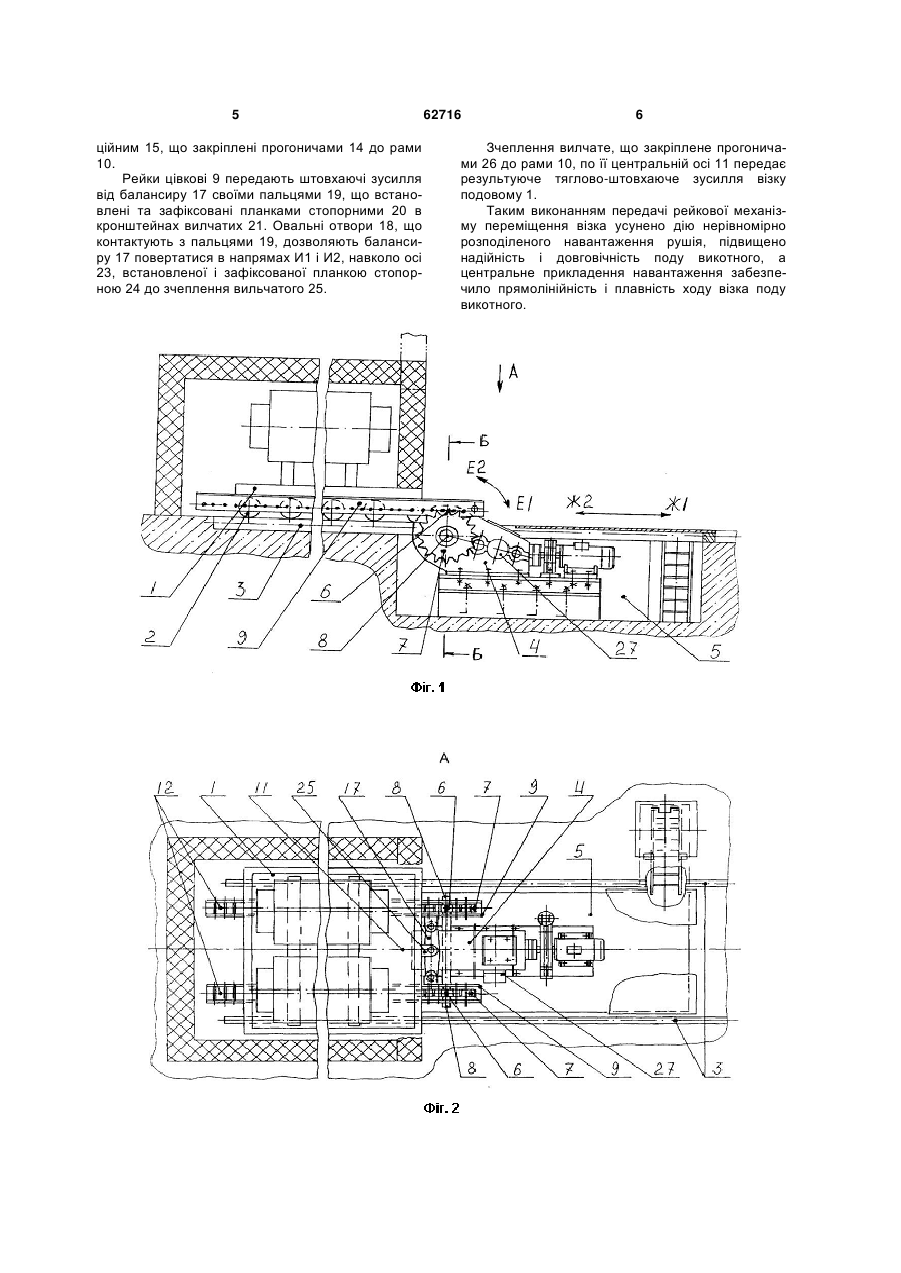

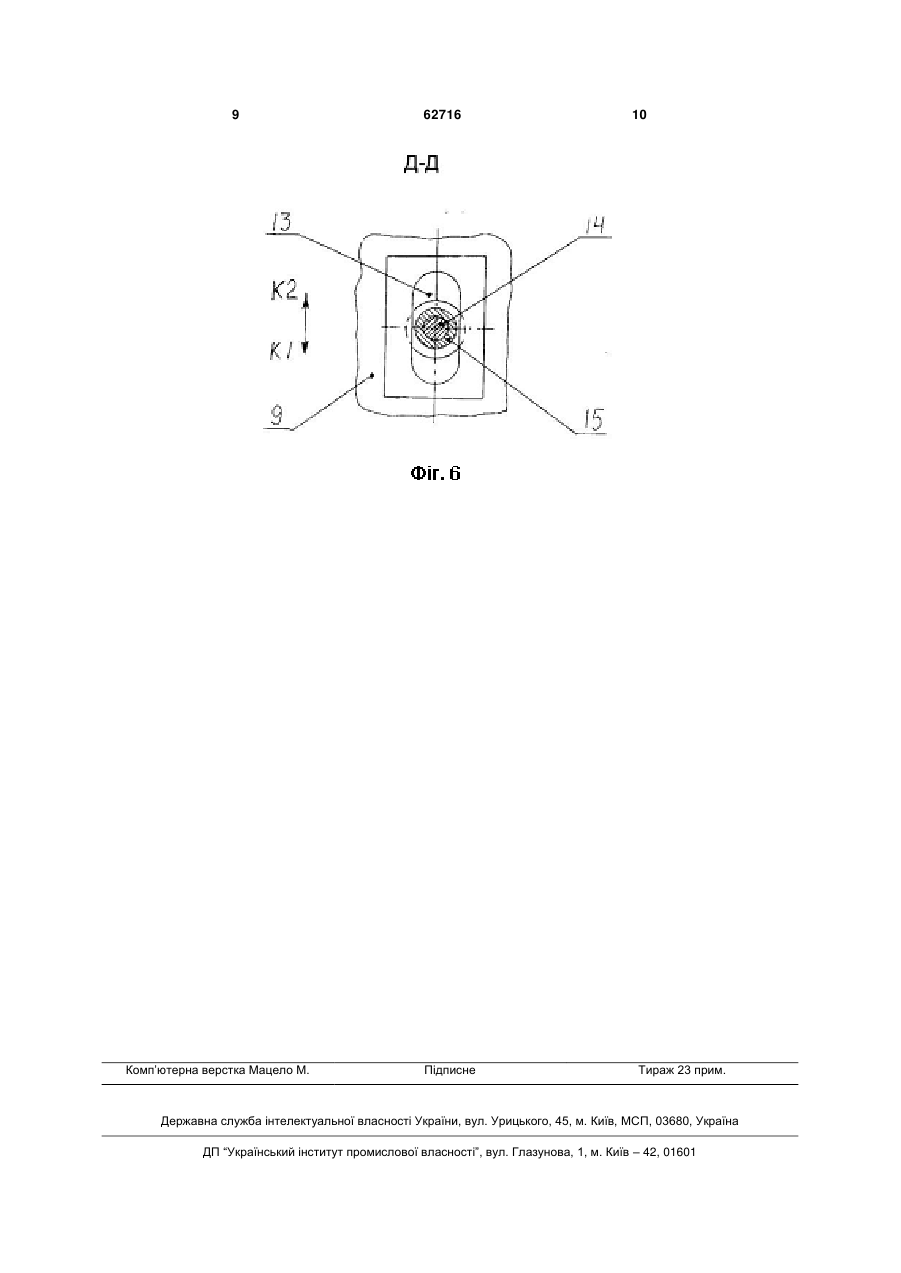

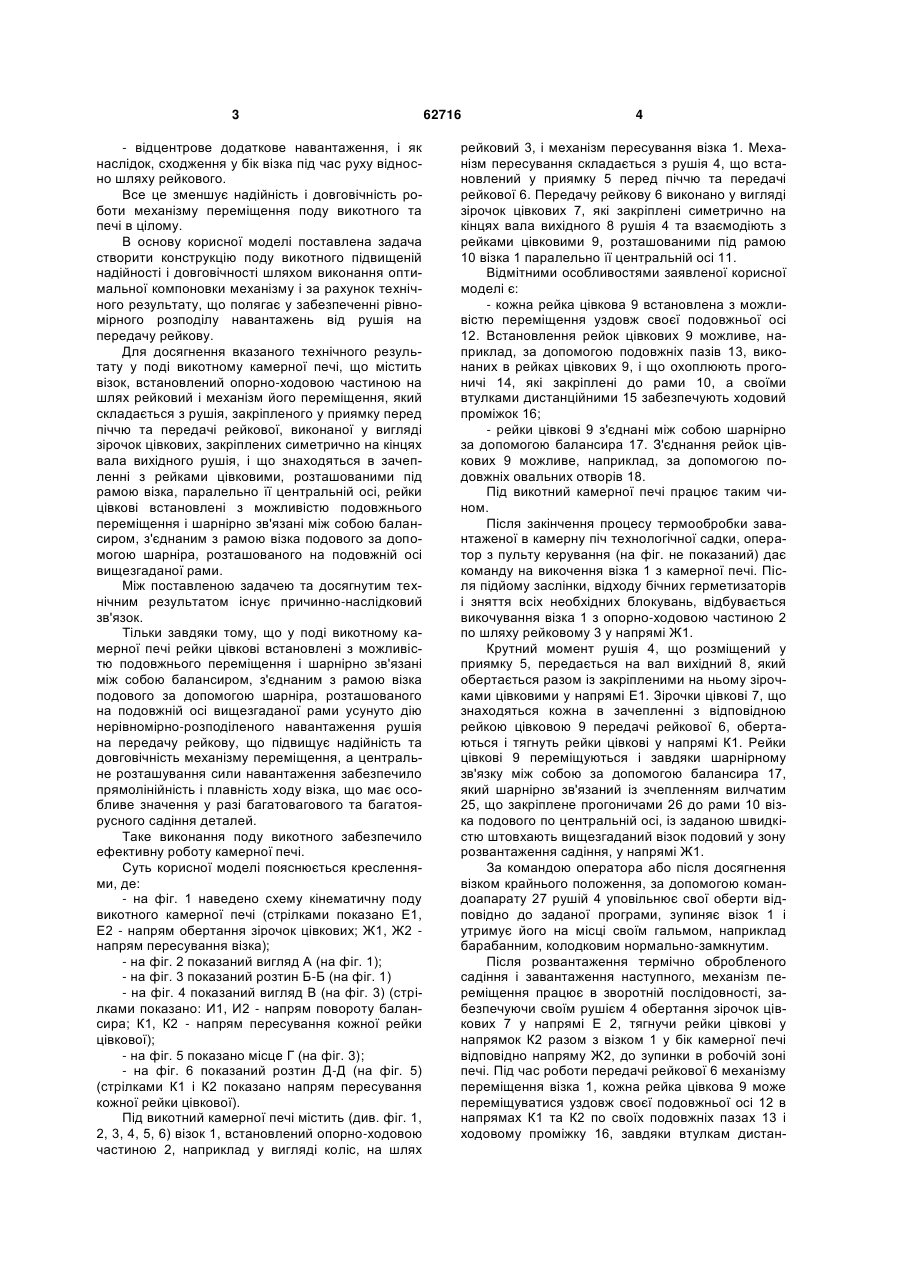

Під викотний камерної печі, що містить візок, встановлений опірно-ходовою частиною на шлях 3 - відцентрове додаткове навантаження, і як наслідок, сходження у бік візка під час руху відносно шляху рейкового. Все це зменшує надійність і довговічність роботи механізму переміщення поду викотного та печі в цілому. В основу корисної моделі поставлена задача створити конструкцію поду викотного підвищеній надійності і довговічності шляхом виконання оптимальної компоновки механізму і за рахунок технічного результату, що полягає у забезпеченні рівномірного розподілу навантажень від рушія на передачу рейкову. Для досягнення вказаного технічного результату у поді викотному камерної печі, що містить візок, встановлений опорно-ходовою частиною на шлях рейковий і механізм його переміщення, який складається з рушія, закріпленого у приямку перед піччю та передачі рейкової, виконаної у вигляді зірочок цівкових, закріплених симетрично на кінцях вала вихідного рушія, і що знаходяться в зачепленні з рейками цівковими, розташованими під рамою візка, паралельно її центральній осі, рейки цівкові встановлені з можливістю подовжнього переміщення і шарнірно зв'язані між собою балансиром, з'єднаним з рамою візка подового за допомогою шарніра, розташованого на подовжній осі вищезгаданої рами. Між поставленою задачею та досягнутим технічним результатом існує причинно-наслідковий зв'язок. Тільки завдяки тому, що у поді викотному камерної печі рейки цівкові встановлені з можливістю подовжнього переміщення і шарнірно зв'язані між собою балансиром, з'єднаним з рамою візка подового за допомогою шарніра, розташованого на подовжній осі вищезгаданої рами усунуто дію нерівномірно-розподіленого навантаження рушія на передачу рейкову, що підвищує надійність та довговічність механізму переміщення, а центральне розташування сили навантаження забезпечило прямолінійність і плавність ходу візка, що має особливе значення у разі багатовагового та багатоярусного садіння деталей. Таке виконання поду викотного забезпечило ефективну роботу камерної печі. Суть корисної моделі пояснюється кресленнями, де: - на фіг. 1 наведено схему кінематичну поду викотного камерної печі (стрілками показано Е1, Е2 - напрям обертання зірочок цівкових; Ж1, Ж2 напрям пересування візка); - на фіг. 2 показаний вигляд А (на фіг. 1); - на фіг. 3 показаний розтин Б-Б (на фіг. 1) - на фіг. 4 показаний вигляд В (на фіг. 3) (стрілками показано: И1, И2 - напрям повороту балансира; К1, К2 - напрям пересування кожної рейки цівкової); - на фіг. 5 показано місце Г (на фіг. 3); - на фіг. 6 показаний розтин Д-Д (на фіг. 5) (стрілками К1 і К2 показано напрям пересування кожної рейки цівкової). Під викотний камерної печі містить (див. фіг. 1, 2, 3, 4, 5, 6) візок 1, встановлений опорно-ходовою частиною 2, наприклад у вигляді коліс, на шлях 62716 4 рейковий 3, і механізм пересування візка 1. Механізм пересування складається з рушія 4, що встановлений у приямку 5 перед піччю та передачі рейкової 6. Передачу рейкову 6 виконано у вигляді зірочок цівкових 7, які закріплені симетрично на кінцях вала вихідного 8 рушія 4 та взаємодіють з рейками цівковими 9, розташованими під рамою 10 візка 1 паралельно її центральній осі 11. Відмітними особливостями заявленої корисної моделі є: - кожна рейка цівкова 9 встановлена з можливістю переміщення уздовж своєї подовжньої осі 12. Встановлення рейок цівкових 9 можливе, наприклад, за допомогою подовжніх пазів 13, виконаних в рейках цівкових 9, і що охоплюють прогоничі 14, які закріплені до рами 10, а своїми втулками дистанційними 15 забезпечують ходовий проміжок 16; - рейки цівкові 9 з'єднані між собою шарнірно за допомогою балансира 17. З'єднання рейок цівкових 9 можливе, наприклад, за допомогою подовжніх овальних отворів 18. Під викотний камерної печі працює таким чином. Після закінчення процесу термообробки завантаженої в камерну піч технологічної садки, оператор з пульту керування (на фіг. не показаний) дає команду на викочення візка 1 з камерної печі. Після підйому заслінки, відходу бічних герметизаторів і зняття всіх необхідних блокувань, відбувається викочування візка 1 з опорно-ходовою частиною 2 по шляху рейковому 3 у напрямі Ж1. Крутний момент рушія 4, що розміщений у приямку 5, передається на вал вихідний 8, який обертається разом із закріпленими на ньому зірочками цівковими у напрямі Е1. Зірочки цівкові 7, що знаходяться кожна в зачепленні з відповідною рейкою цівковою 9 передачі рейкової 6, обертаються і тягнуть рейки цівкові у напрямі К1. Рейки цівкові 9 переміщуються і завдяки шарнірному зв'язку між собою за допомогою балансира 17, який шарнірно зв'язаний із зчепленням вилчатим 25, що закріплене прогоничами 26 до рами 10 візка подового по центральній осі, із заданою швидкістю штовхають вищезгаданий візок подовий у зону розвантаження садіння, у напрямі Ж1. За командою оператора або після досягнення візком крайнього положення, за допомогою командоапарату 27 рушій 4 уповільнює свої оберти відповідно до заданої програми, зупиняє візок 1 і утримує його на місці своїм гальмом, наприклад барабанним, колодковим нормально-замкнутим. Після розвантаження термічно обробленого садіння і завантаження наступного, механізм переміщення працює в зворотній послідовності, забезпечуючи своїм рушієм 4 обертання зірочок цівкових 7 у напрямі Е 2, тягнучи рейки цівкові у напрямок К2 разом з візком 1 у бік камерної печі відповідно напряму Ж2, до зупинки в робочій зоні печі. Під час роботи передачі рейкової 6 механізму переміщення візка 1, кожна рейка цівкова 9 може переміщуватися уздовж своєї подовжньої осі 12 в напрямах К1 та К2 по своїх подовжніх пазах 13 і ходовому проміжку 16, завдяки втулкам дистан 5 ційним 15, що закріплені прогоничами 14 до рами 10. Рейки цівкові 9 передають штовхаючі зусилля від балансиру 17 своїми пальцями 19, що встановлені та зафіксовані планками стопорними 20 в кронштейнах вилчатих 21. Овальні отвори 18, що контактують з пальцями 19, дозволяють балансиру 17 повертатися в напрямах И1 і И2, навколо осі 23, встановленої і зафіксованої планкою стопорною 24 до зчеплення вильчатого 25. 62716 6 Зчеплення вилчате, що закріплене прогоничами 26 до рами 10, по її центральній осі 11 передає результуюче тяглово-штовхаюче зусилля візку подовому 1. Таким виконанням передачі рейкової механізму переміщення візка усунено дію нерівномірно розподіленого навантаження рушія, підвищено надійність і довговічність поду викотного, а центральне прикладення навантаження забезпечило прямолінійність і плавність ходу візка поду викотного. 7 62716 8 9 Комп’ютерна верстка Мацело М. 62716 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
