Кабель управління та передачі даних

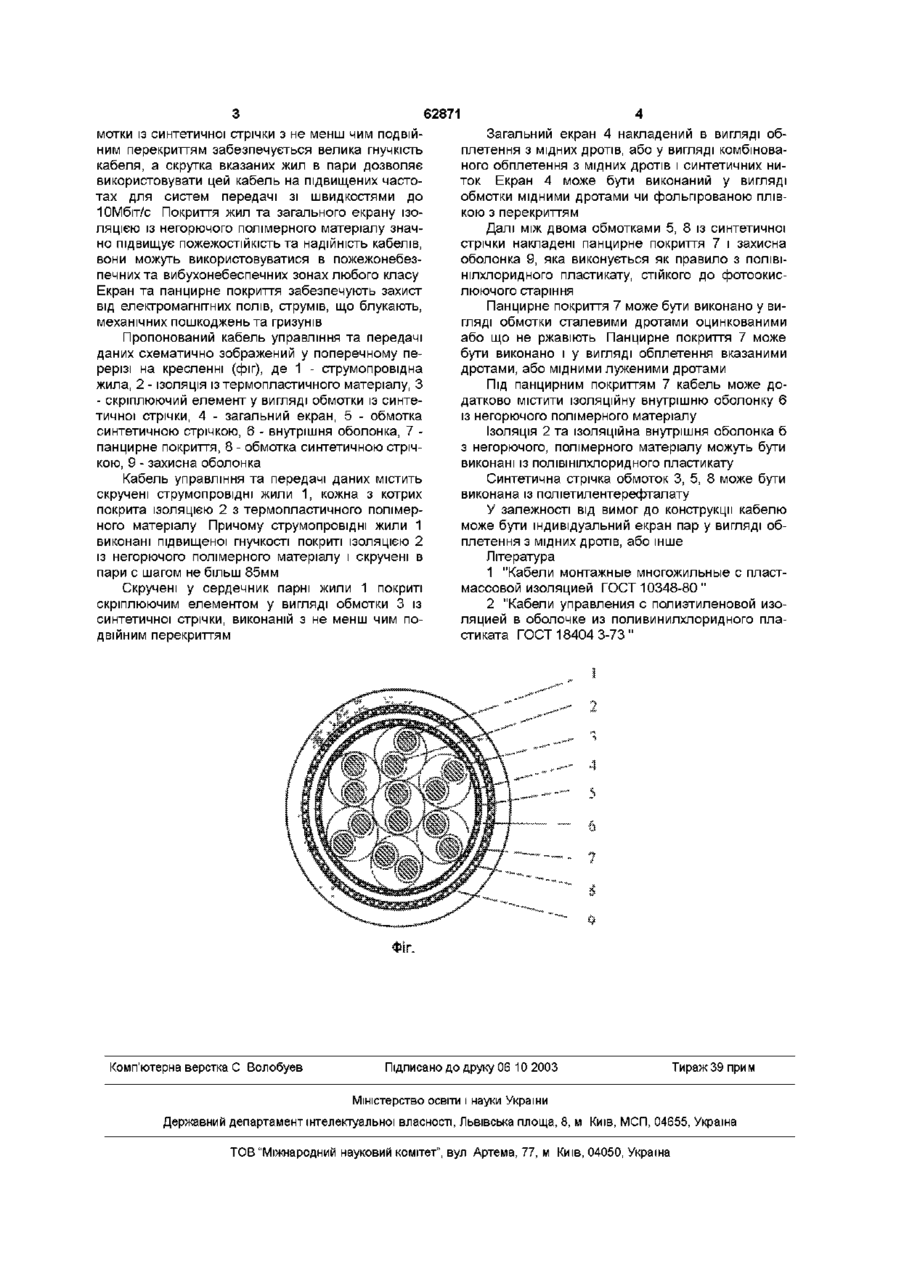

1 Кабель управління та передачі даних, що включає скручені МІДНІ струмопровідні жили, кожна з котрих покрита ІЗОЛЯЦІЄЮ З термопластичного полімерного матеріалу, скріплювальний елемент у вигляді обмотки із синтетичної стрічки, загальний екран, панцирне покриття і захисну оболонку, який відрізняється тим, що струмопровідні жили вико нані підвищеної гнучкості, покриті ІЗОЛЯЦІЄЮ із негорючого полімерного матеріалу і скручені в пари, а обмотка із синтетичної стрічки виконана з щонайменше подвійним перекриттям 2 Кабель за п 1, який відрізняється тим, що панцирне покриття виконане у вигляді обмотки сталевими дротами 3 Кабель за пп 1, 2, який відрізняється тим, що під панцирним покриттям додатково містить внутрішню оболонку із негорючого полімерного матеріалу 4 Кабель за пп 1, 2, 3, який відрізняється тим, що негорючий полімерний матеріал виконаний з полівшілхлоридного пластикату 5 Кабель за пп 1-4, який відрізняється тим, що синтетична стрічка виконана із поліетилентерефталату Винахід відноситься до області електротехніки, а саме, до конструкцій кабелів і проводів, призначених для промислових мереж передачі даних, станцій керування, контролю, сигналізації, регулювання електронного обладнання, систем автоматизації, КИП, для монтажу електроустановок Відомий кабель монтажний марки МКЄШ з частотах передачі, висока пожежостшкість та гнучкість Поставлена задача вирішується тим, що в кабелі управління та передачі даних, що включає скручені МІДНІ струмопровідні жили, кожна з котрих покрита ІЗОЛЯЦІЄЮ з термопластичного полімерного матеріалу, скріплюючий елемент у вигляді обмотки із синтетичної стрічки, загальний екран, панцирне покриття і захисну оболонку, ВІДПОВІДНО ДО винаходу струмопровідні жили виконані підвищеної гнучкості, покриті ІЗОЛЯЦІЄЮ із негорючого полімерного матеріалу і скручені в пари, а обмотка із синтетичної * стрічки виконана з не менш чим подвійним перекриттям Панцирне покриття може бути виконано у вигляді обмотки сталевими дротами Кабель під панцирним покриттям може додатково містити внутрішню оболонку із негорючого полімерного матеріалу Негорючий полімерний матеріал може бути виконаний з полівшілхлоридного пластикату Синтетична стрічка може бути виконана із поліетилентерефталату Перевагою пропонуємого кабеля'управлшня та передачі даних є те, що завдяки виконанню струмопровідних жил підвищеної гнучкості, а об гнучкою жилою, з ІЗОЛЯЦІЄЮ і оболонкою із ПОЛІВІ нілхлоридного пластикату, екранований на напругу до 500 з частотою до 400Гц [1] Недоліком кабелю є низька частота передачі, недостатній захист від пошкоджень Відомий кабель керування марки КУПВ-П з жилою з мідних дротів з поліетиленовою ІЗОЛЯЦІЄЮ в оболонці із полівшілхлоридного пластикату з екранованими або не екранованими жилами у панцирному обплетенні зі сталевих оцинкованих дротів на напругу до 250В частотою до 1000Гц [2] Недоліком кабелю є низька частота передачі, недостатня гнучкість, він не відповідає вимогам по нерозповсюджуванню горіння (пожежостійкісті) В основу дійсного винаходу поставлена задача створити такий кабель управління та передачі даних, у якому завдяки введенню нових конструктивних елементів, новому виконанню елементів була б забезпечена працездатність на підвищених 00 (О 62871 мотки із синтетичної стрічки з не менш чим подвійним перекриттям забезпечується велика гнучкість кабеля, а скрутка вказаних жил в пари дозволяє використовувати цей кабель на підвищених частотах для систем передачі зі швидкостями до 10Мбіт/с Покриття жил та загального екрану ІЗОЛЯЦІЄЮ ІЗ негорючого полімерного матеріалу значно підвищує пожежостійкість та надійність кабелів, вони можуть використовуватися в пожежонебезпечнихта вибухонебеспечних зонах любого класу Екран та панцирне покриття забезпечують захист від електромагнітних полів, струмів, що блукають, механічних пошкоджень та гризунів Пропонований кабель управління та передачі даних схематично зображений у поперечному перерізі на кресленні (фіг), де 1 - струмопровідна жила, 2 - ІЗОЛЯЦІЯ із термопластичного матеріалу, З - скріплюючий елемент у вигляді обмотки із синтетичної стрічки, 4 - загальний екран, 5 - обмотка синтетичною стрічкою, 6 - внутрішня оболонка, 7 панцирне покриття, 8 - обмотка синтетичною стрічкою, 9 - захисна оболонка Кабель управління та передачі даних містить скручені струмопровідні жили 1, кожна з котрих покрита ІЗОЛЯЦІЄЮ 2 з термопластичного полімерного матеріалу Причому струмопровідні жили 1 виконані підвищеної гнучкості покриті ІЗОЛЯЦІЄЮ 2 із негорючого полімерного матеріалу і скручені в пари с шагом не більш 85мм Скручені у сердечник парні жили 1 покриті скріплюючим елементом у вигляді обмотки 3 із синтетичної стрічки, виконаній з не менш чим подвійним перекриттям Комп'ютерна верстка С Волобуев Загальний екран 4 накладений в вигляді обплетення з мідних дротів, або у вигляді комбінованого обплетення з мідних дротів і синтетичних ниток Екран 4 може бути виконаний у вигляді обмотки мідними дротами чи фольгірованою плівкою з перекриттям Далі між двома обмотками 5, 8 із синтетичної стрічки накладені панцирне покриття 7 і захисна оболонка 9, яка виконується як правило з ПОЛІВІнілхлоридного пластикату, стійкого до фотоокислюючого старіння Панцирне покриття 7 може бути виконано у вигляді обмотки сталевими дротами оцинкованими або що не ржавіють Панцирне покриття 7 може бути виконано і у вигляді обплетення вказаними дротами, або мідними луженими дротами Під панцирним покриттям 7 кабель може додатково містити ізоляційну внутрішню оболонку 6 із негорючого полімерного матеріалу Ізоляція 2 та ізоляційна внутрішня оболонка б з негорючого, полімерного матеріалу можуть бути виконані із полівшілхлоридного пластикату Синтетична стрічка обмоток 3, 5, 8 може бути виконана із поліетилентерефталату У залежності від вимог до конструкції кабелю може бути індивідуальний екран пар у вигляді обплетення з мідних дротів, або інше Література 1 "Кабели монтажные многожильные с пластмассовой изоляцией ГОСТ 10348-80 " 2 "Кабели управления с полиэтиленовой изоляцией в оболочке из поливинилхлоридного пластиката ГОСТ 18404 3-73 " Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
