Радіаційний газовий пальник

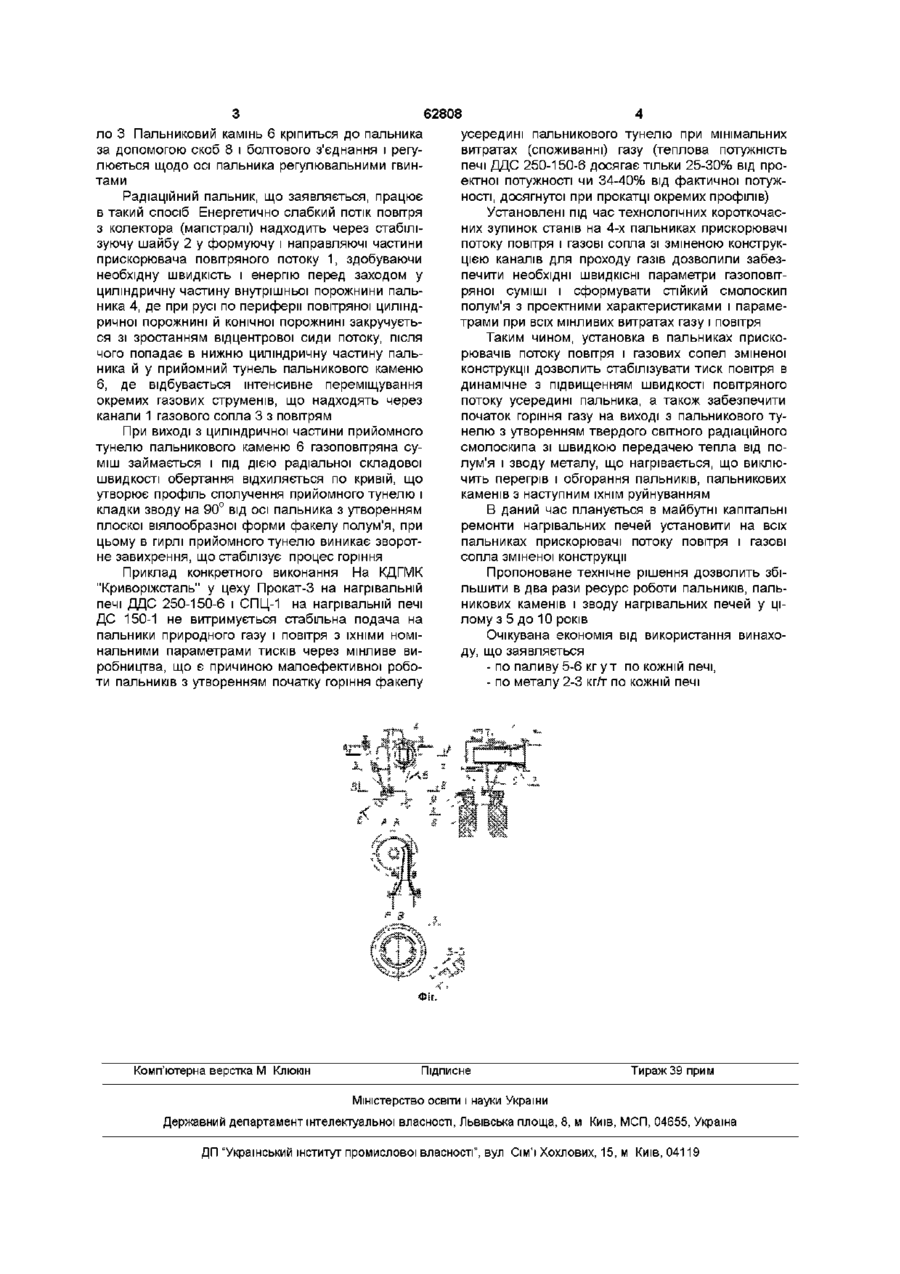

1 Радіаційний газовий пальник, що містить корпус з конічною вхідною частиною з тангенційно розташованим патрубком для подавання повітря і трубу для подавання газу, який відрізняється тим, що в повітряному патрубку корпуса пальника і конфузорі встановлений прискорювач повітряного потоку зі стабілізуючою шайбою, виконаний у вигляді конусної забірної частини й прискорюючого сопла, що має на виході косий зріз у бік повітряного потоку, який закручується 2 Радіаційний газовий пальник за п 1, який відрізняється тим, що у нижній частині газової труби встановлене сопло з периферійно розташованими каналами прямокутного перерізу, виконаними по Винахід відноситься до конструкції плоскополумя'них пальників і може бути використаний у нагрівальних і термічних печах металургії ВІДОМІ радіаційні газові пальники, що містять корпус з тангенціально розташованим патрубком для подачі окислювача (повітря) із закріпленим пальниковим каменем із прийомним тунелем для газовоповітряної суміші і встановлену по осі корпуса пальника газову трубу з отворами в и нижній частині для пропуска газу чи з закріпленим у нижній частині труби газовим, знімним сонмом, що має отвору для проходження газу Найбільш близьким по технічній суті і результату, що досягається, є радіаційний газовий пальник, що містить корпус з конічною вихідною частиною і тороїдальною поверхнею дифузора, з тангенціально встановленим патрубком, для подачі повітря і колектором для подачі газу, при цьому колектор обладнаний соплами по ходу повітряного потоку (АС №34311, F23D13/26, опубл 22 06 1972р. бюл №20) Недоліком існуючого пальчика є нерівномірне радіаційне випромінювання факелу, зводу, перегрів сопла пальника і пальникового каменю, при мінімальних витратах газу і повітря з наступним інтенсивним руйнуванням пальникового каменю й обгоранням сопла пальника В основу винаходу поставлено задачу удосконалення радіаційного газового пальника шляхом уведення додаткових конструктивних елементів, що дозволить домогтися стабільних швидкісних параметрів газового потоку зі створенням номіна льного тиску при виході із сопла пальника, рівномірного радіаційного випромінювання зводу, якісного нагрівання металу в робочому просторі нагрівальної печі і, як наслідок, скорочення витрати природного газу Зазначений технічний результат досягається тим, що в радіаційному газовому пальнику, що містить корпус, з тангенціально розташованим патрубком для подачі повітря, установлений прискорювач погожу повітря зі стабілізуючою шайбою, а в нижній частині газової труби на нарізному сполученні встановлене газове сопло з розташованими по периферії каналами прямокутної форми, виконаними по гвинтовій лінії Прискорювач потоку повітря виконаний у вигляді конусної забірної частини й прискорюючого сопла, що дозволить забезпечити роботу пальника (при будь-яких витратах газу і повітря) з утворенням жорсткого радіаційного факелу, який світиться, зі швидкою передачею тепла від полум'я і зводу печі металу, який нагрівається, що виключає перегрів нижньої частини пальників, пальникових каменів і зводу в цілому ГВИНТОВІЙ ЛІНИ На фіг представлена схема запропонованого пальника Конструкція пальника складається з корпуса пальника 4, що має циліндричну і конічну частини і примикає до циліндричної частини тангенціальне розташований патрубок, до якого болтовим з'єднанням кріпиться конфузор 7 До корпуса пальника зверху болтовим з'єднанням по осі пальника кріпиться газова труба 5, у нижній частині якої на нарізному сполученні встановлюється газове соп 00 о 00 (О 62808 ло 3 Пальниковий камінь 6 кріпиться до пальника за допомогою скоб 8 і болтового з'єднання і регулюється щодо осі пальника регулювальними гвинтами Радіаційний пальник, що заявляється, працює в такий спосіб Енергетично слабкий потік повітря з колектора (магістралі) надходить через стабілізуючу шайбу 2 у формуючу і направляючі частини прискорювача повітряного потоку 1, здобуваючи необхідну швидкість і енергію перед заходом у циліндричну частину внутрішньої порожнини пальника 4, де при русі по периферії повітряної циліндричної порожнині й конічної порожнині закручується зі зростанням відцентрової сиди потоку, після чого попадає в нижню циліндричну частину пальника й у прийомний тунель пальникового каменю 6, де відбувається інтенсивне переміщування окремих газових струменів, що надходять через канали 1 газового сопла 3 з повітрям При виході з циліндричної частини прийомного тунелю пальникового каменю 6 газоповітряна суміш займається і під дією радіальної складової швидкості обертання відхиляється по кривій, що утворює профіль сполучення прийомного тунелю і кладки зводу на 90° від осі пальника з утворенням плоскої віялообразної форми факелу полум'я, при цьому в гирлі прийомного тунелю виникає зворотне завихрення, що стабілізує процес горіння Приклад конкретного виконання На КДГМК "Криворіжсталь" у цеху Прокат-3 на нагрівальній печі ДДС 250-150-6 і СПЦ-1 на нагрівальній печі ДС 150-1 не витримується стабільна подача на пальники природного газу і повітря з їхніми номінальними параметрами тисків через мінливе виробництва, що є причиною малоефективної роботи пальників з утворенням початку горіння факелу Комп'ютерна верстка М Клюкш усередині пальникового тунелю при мінімальних витратах (споживанні) газу (теплова потужність печі ДДС 250-150-6 досягає тільки 25-30% від проектної потужності чи 34-40% від фактичної потужності, досягнутої при прокатці окремих профілів) Установлені під час технологічних короткочасних зупинок станів на 4-х пальниках прискорювачі потоку повітря і газові сопла зі зміненою конструкцією каналів для проходу газів дозволили забезпечити необхідні ШВИДКІСНІ параметри газоповітряної суміші і сформувати стійкий смолоскип полум'я з проектними характеристиками і параметрами при всіх мінливих витратах газу і повітря Таким чином, установка в пальниках прискорювачів потоку повітря і газових сопел зміненої конструкції дозволить стабілізувати тиск повітря в динамічне з підвищенням швидкості повітряного потоку усередині пальника, а також забезпечити початок горіння газу на виході з пальникового тунелю з утворенням твердого світного радіаційного смолоскипа зі швидкою передачею тепла від полум'я і зводу металу, що нагрівається, що виключить перегрів і обгорання пальників, пальникових каменів з наступним їхнім руйнуванням В даний час планується в майбутні капітальні ремонти нагрівальних печей установити на всіх пальниках прискорювачі потоку повітря і газові сопла зміненої конструкції Пропоноване технічне рішення дозволить збільшити в два рази ресурс роботи пальників, пальникових каменів і зводу нагрівальних печей у цілому з 5 до 10 років Очікувана економія від використання винаходу, що заявляється - по паливу 5-6 кг у т по кожній печі, - по металу 2-3 кг/т по кожній печі Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
