Сонячна енергетична установка транспортного засобу

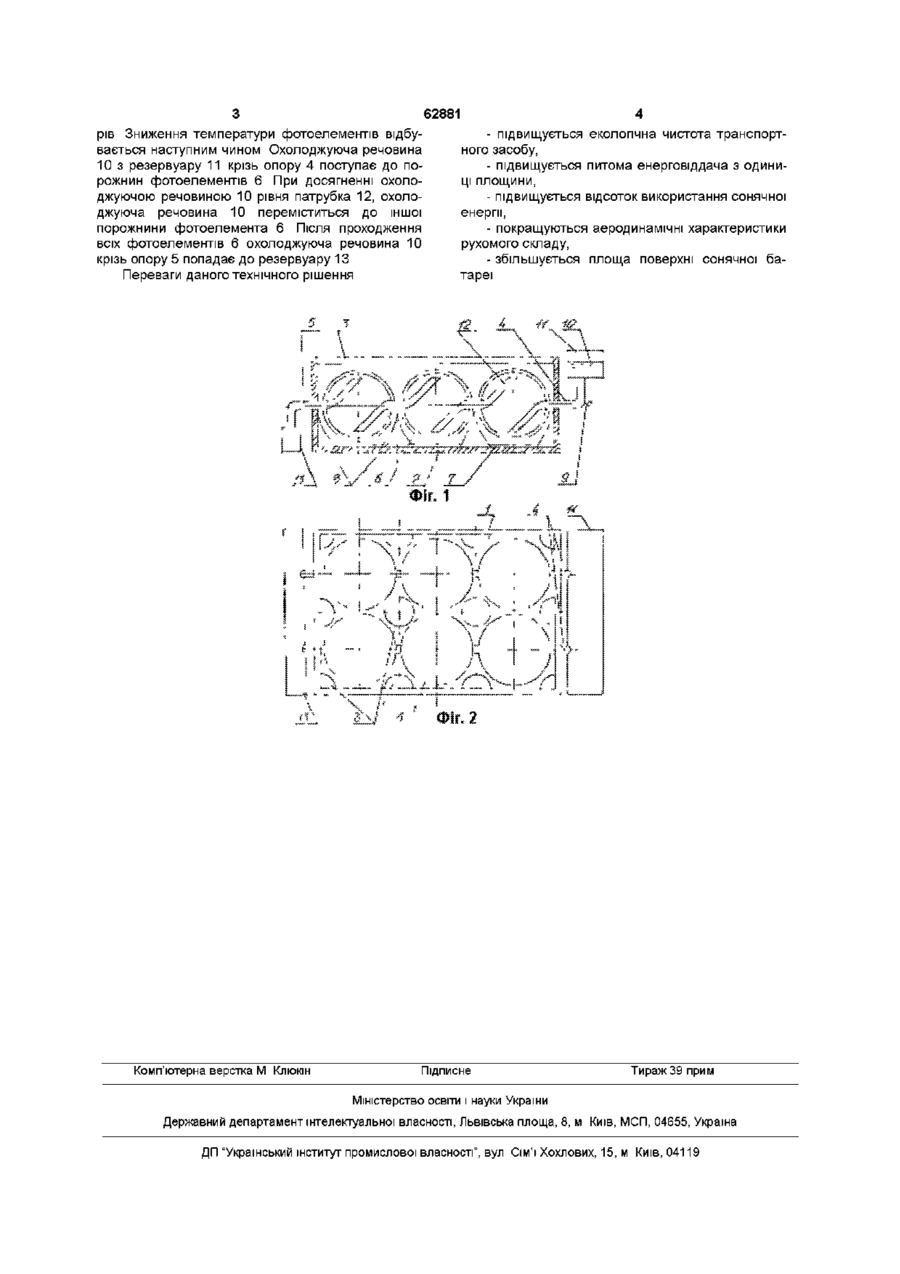

Сонячна енергетична установка транспортного засобу, що містить фотоелементи, об'єднані в батареї, яка відрізняється тим, що фотоелементи виконано у вигляді куль з геліоконцентраторами, розташованими в корпусі батареї у центрі міжкульового простору, а корпус вкрито світлорозсіювальним шаром, пристрій також оснащений системою охолодження Винахід відноситься до залізничного транспорту, а більш конкретно - до енергетичних установок одиниць рухомого складу і може бути використаний у аерокосмічній, автомобільній, енергетичній, морський галузях Відомо сонячна енергетична установка штучних супутників Землі, [див Александров С Г , Федоров Р Е Советские спутники и космические корабли М , Изд-во АН СССР, 1961], яка містить фотоелементи, об'єднані в батареї, де для підвищення потужності запроваджується збільшення геометричних параметрів батарей Ця сонячна енергетична установка приймається за прототип Недоліком прототипу є невисока питома енерговіддача з одиниці площини та низький відсоток використання сонячної енергії В основу винаходу поставлено задачу удосконалення сонячної енергетичної установки транспортного засобу, шляхом того, що фотоелементи виконано у вигляді куль з геліоконцентраторами, корпус вкрито світло-розсіючим шаром та забезпечено системою охолодження, що приведе до підвищення питомої енерговіддачі та відсотка використання сонячної енергії Поставлена задача досягається тим, що в сонячній енергетичній установці, яка містить фотоелементи, об'єднані в батареї, згідно винаходу, фотоелементи виконано у вигляді куль з геліоконцентраторами, розташованими в корпусі батарей в центрі міжкульового простору, корпус вкрито світло-розсіючим шаром та постачено системою охолодження, що забезпечує підвищення питомої енерговіддачі та відсотка використання сонячної енергії, і це дає змогу реалізувати необхідну потужність, використовуючи меншу площу Сутність винаходу пояснюється кресленням, де на фіг 1 зображено сонячну енергетичну установку головний вид, а на фіг 2 - те ж саме, вид зверху Сонячна енергетична установка транспортного засобу містить батарею 1, що об'єднує корпус 2 з захисною кришкою 3, у корпусі 2 на опорах 4 та 5, з порожниною у середині фотоелементи 6 у вигляді куль Поверхня корпусу 2 вкрита світлорозсіючим шаром 7 та містить розміщені в центрі міжкульового простору геліоконцентратори 8 Відведення електроенергії відбувається крізь дроти 9, що знаходяться у опорах 4 та 5 Охолоджуюча речовина 10 знаходиться у резервуарі 11, опорах 4 та 5, порожніх фотоелементах 6, патрубках 12 та резервуарі 13 Батареї сконструйовано таким чином, що це дає змогу застосовувати блочний монтаж Сонячна енергетична установка транспортного засобу працює наступним чином Сонячні промені падають на поверхню батареї 1, проходять крізь захисну кришку 3 і потрапляють на верхню частину фотоелементів 6 у вигляді куль, та, минаючі міжкульовий простір, на геліоконцентратори 8 та світло-розсіючий шар 7 На геліоконцентраторах 8 випромінювання посилюється і посилається на нижній бік фотоелементів 6 у вигляді куль Промені, які відбились від фотоелементів 6, попадають на світлорозсіючий шар 7 і знову повертаються до фотоелементів 6 Під впливом сонячного випромінювання у фотоелементах 6 виникає електричний струм, що відводиться по дротах 9 Таким чином досягається повне освітлення фотоелементів 6 та збільшення площини поверхні при збереженні геометричних парамет 00 00 (О 62881 рів Зниження температури фотоелементів відбувається наступним чином Охолоджуюча речовина 10 з резервуару 11 крізь опору 4 поступає до порожнин фотоелементів 6 При досягненні охолоджуючою речовиною 10 рівня патрубка 12, охолоджуюча речовина 10 переміститься до іншої порожнини фотоелемента 6 Після проходження всіх фотоелементів 6 охолоджуюча речовина 10 крізь опору 5 попадає до резервуару 13 Переваги даного технічного рішення Комп'ютерна верстка М Клюкш - підвищується екологічна чистота транспортного засобу, - підвищується питома енерговіддача з одиниці площини, - підвищується відсоток використання сонячної енергії, - покращуються аеродинамічні характеристики рухомого складу, - збільшується площа поверхні сонячної батареї Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
