Охолоджувальний пристрій тепловоза
Номер патенту: 62898
Опубліковано: 15.12.2003
Автори: Могила Валентин Іванович, Клюєв Олександр Семенович, Клюєв Олександр Олександрович
Формула / Реферат
Охолоджувальний пристрій тепловоза, що містить жалюзі випускного вікна, вентиляторну установку нагнітального типу, вихідний канал у формі дифузора, прикріплений до кожуха вентилятора, направляючий апарат, секції радіаторів, жалюзі забірного вікна, який відрізняється тим, що дифузор споряджений плоскими проставками, які розділяють його вихідну частину на декілька самостійних каналів.
Текст

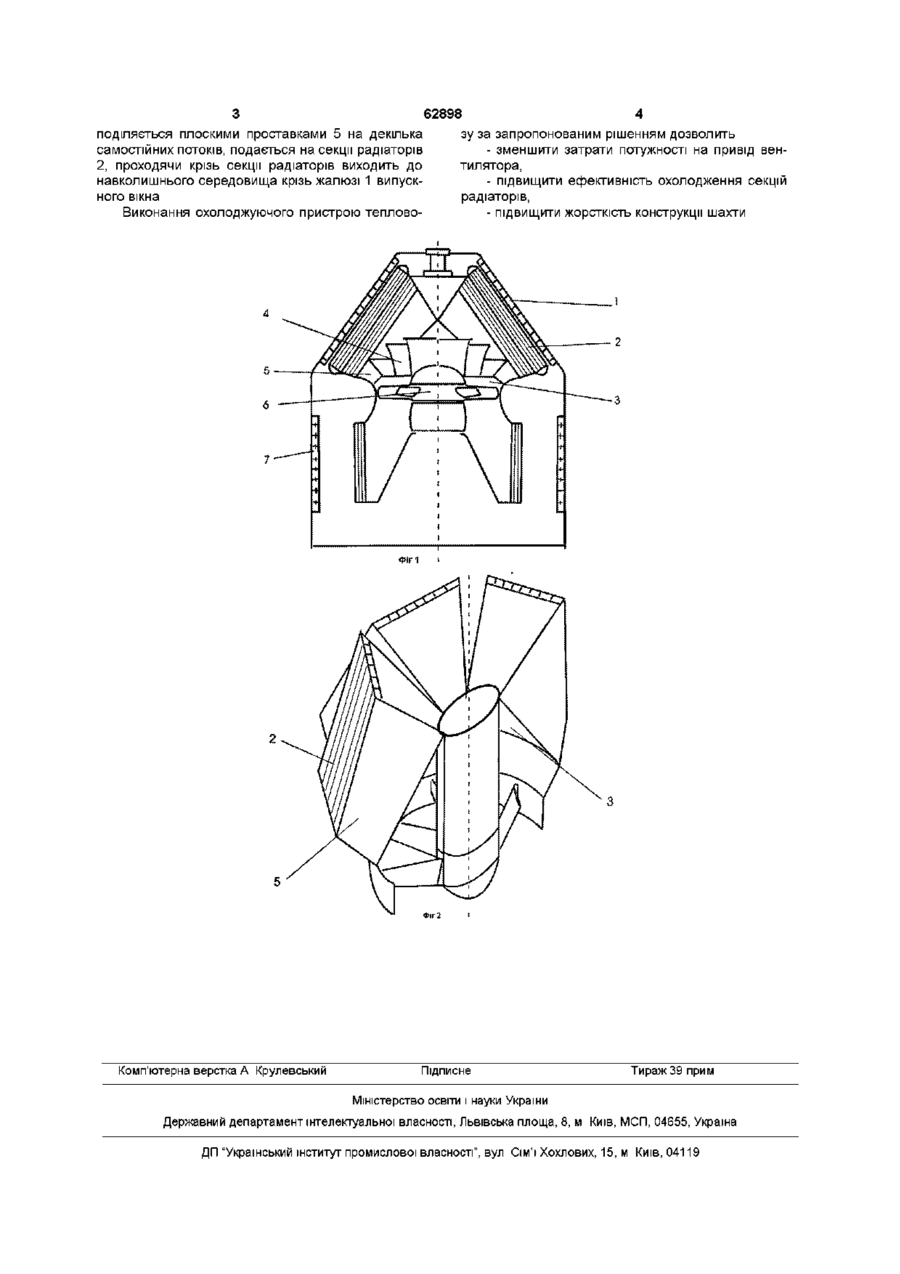

Охолоджувальний пристрій тепловоза, що містить жалюзі випускного вікна, вентиляторну установку нагнітального типу, вихідний канал у формі дифузора, прикріплений до кожуха вентилятора, направляючий апарат, секції радіаторів, жалюзі забірного вікна, який відрізняється тим, що дифузор споряджений плоскими проставками, які розділяють його вихідну частину на декілька самостійних каналів радіаторах Завданням винаходу є удосконалення охолоджувального пристрою тепловозу шляхом того, що дифузор споряджено плоскими проставками, що дозволить зменшити аеродинамічний опір і зменшити нерівномірність розподілу повітря у радіаторах Поставлене завдання досягається тим, що охолоджувальний пристрій тепловозу, що містить жалюзі випускного вікна, вентиляторну установку нагнітального типу, вихідний канал у формі дифузора прикріплений до кожуха вентилятора, направляючий апарат, секції радіаторів, жалюзі забірного вікна, згідно винаходу, дифузор споряджений плоскими проставками, які розподіляють його вихідну частину на декілька самостійних каналів, завдяки чому усуваються застійні зони Суть винаходу пояснюється кресленням, де на фіг 1 зображений поздовжній розріз запропонованої конструкції охолоджуючого пристрою тепловозу, на фіг 2 аксонометричне зображення дифузора, секцій радіаторів та вентилятора Охолоджувальний пристрій тепловозу містить жалюзі 1 випускного вікна, секції радіаторів 2, дифузор 3 з плоскими проставками 5, направляючий апарат 4, плоски проставки 5, вентиляторну установку 6, жалюзі 7 забірного вікна Під час роботи охолоджувального пристрою тепловоза повітря, яке затягується вентиляторною установкою 6, проходячи крізь жалюзі 7 забірного вікна, дифузор 3 та направляючий апарат 4, роз 00 о> 00 (О З 62898 поділяється плоскими проставками 5 на декілька самостійних потоків, подається на секції радіаторів 2, проходячи крізь секції радіаторів виходить до навколишнього середовища крізь жалюзі 1 випускного вікна Виконання охолоджуючого пристрою теплово Комп'ютерна верстка А Крулевський зу за запропонованим рішенням дозволить - зменшити затрати потужності на привід вентилятора, - підвищити ефективність охолодження секцій радіаторів, - підвищити жорсткість конструкції шахти Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
ДивитисяДодаткова інформація
Назва патенту англійськоюCooling device of a diesel locomotive
Автори англійськоюMohyla Valentyn Ivanovych, Kliuev Oleksandr Oleksandrovych, Kliuiev Oleksandr Semenovych
Назва патенту російськоюОхлаждающее устройство тепловоза
Автори російськоюМогила Валентин Иванович, Клюев Александр Александрович, Клюев Александр Семенович
МПК / Мітки
МПК: B61C 5/00
Мітки: пристрій, охолоджувальний, тепловоза
