Барабан стрічкового конвеєра
Номер патенту: 62968
Опубліковано: 26.09.2011
Автори: Щеглов Олег Михайлович, Гринько Павло Анатолійович, Семенюк Володимир Федорович
Формула / Реферат
Барабан стрічкового конвеєра з вгнутою робочою поверхнею, який відрізняється тим, що робоча поверхня створена спряженими між собою дугами, причому радіус дуги середньої частини поверхні перевищує радіус дуг, утворюючих торцеві частини поверхні барабана.
Текст

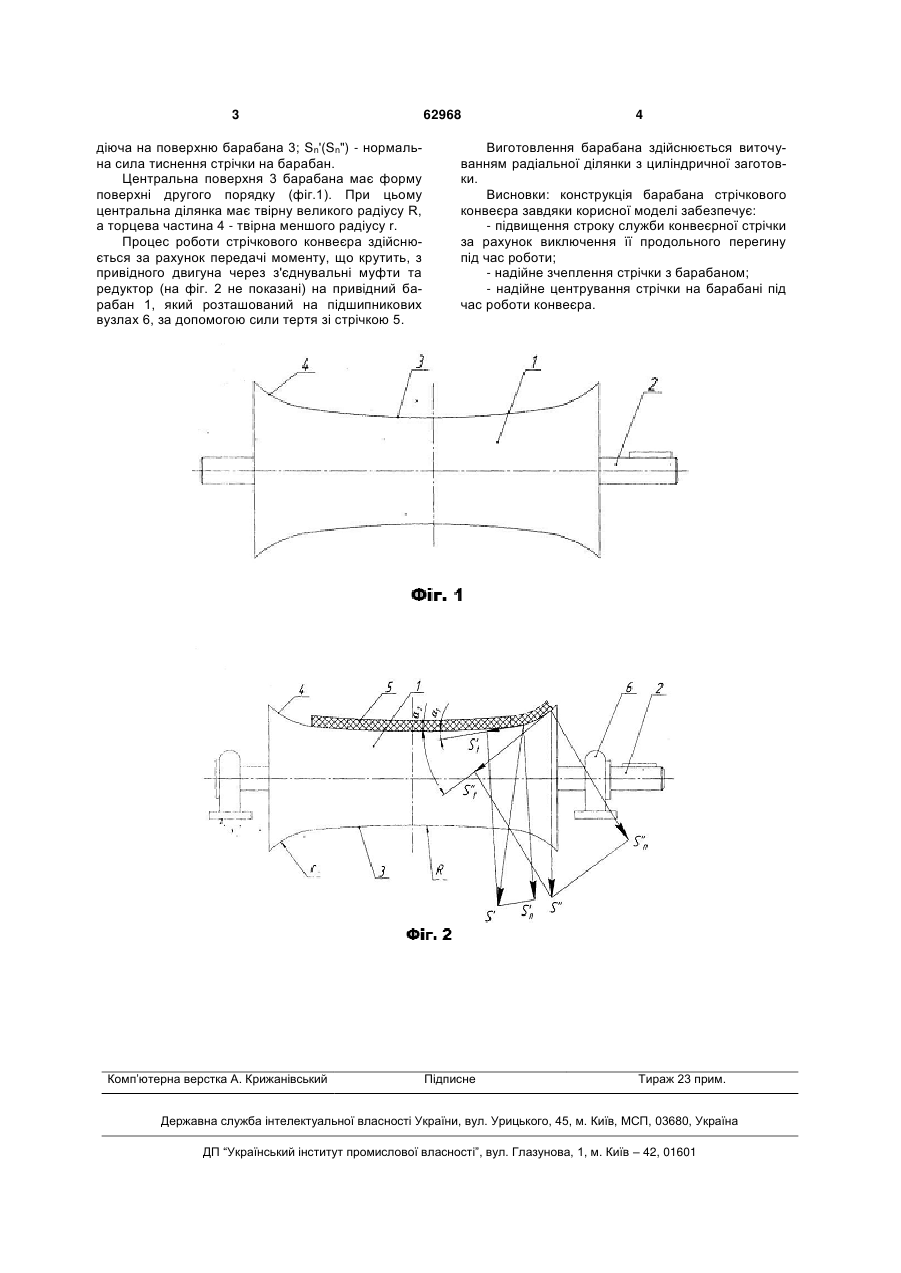

Барабан стрічкового конвеєра з вгнутою робочою поверхнею, який відрізняється тим, що робоча поверхня створена спряженими між собою дугами, причому радіус дуги середньої частини поверхні перевищує радіус дуг, утворюючих торцеві частини поверхні барабана. (19) (21) u201101587 (22) 11.02.2011 (24) 26.09.2011 (46) 26.09.2011, Бюл.№ 18, 2011 р. (72) ГРИНЬКО ПАВЛО АНАТОЛІЙОВИЧ, СЕМЕНЮК ВОЛОДИМИР ФЕДОРОВИЧ, ЩЕГЛОВ ОЛЕГ МИХАЙЛОВИЧ 3 діюча на поверхню барабана 3; Sn'(Sn") - нормальна сила тиснення стрічки на барабан. Центральна поверхня 3 барабана має форму поверхні другого порядку (фіг.1). При цьому центральна ділянка має твірну великого радіусу R, а торцева частина 4 - твірна меншого радіусу r. Процес роботи стрічкового конвеєра здійснюється за рахунок передачі моменту, що крутить, з привідного двигуна через з'єднувальні муфти та редуктор (на фіг. 2 не показані) на привідний барабан 1, який розташований на підшипникових вузлах 6, за допомогою сили тертя зі стрічкою 5. Комп’ютерна верстка А. Крижанівський 62968 4 Виготовлення барабана здійснюється виточуванням радіальної ділянки з циліндричної заготовки. Висновки: конструкція барабана стрічкового конвеєра завдяки корисної моделі забезпечує: - підвищення строку служби конвеєрної стрічки за рахунок виключення її продольного перегину під час роботи; - надійне зчеплення стрічки з барабаном; - надійне центрування стрічки на барабані під час роботи конвеєра. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBelt conveyor drum
Автори англійськоюHrynko Pavlo Anatoliiovych, Semeniuk Volodymyr Fedorovych, Schehlov Oleh Mykhailovych
Назва патенту російськоюБарабан ленточного конвейера
Автори російськоюГринько Павел Анатольевич, Семенюк Владимир Федорович, Щеглов Олег Михайлович
МПК / Мітки
МПК: B65G 15/28
Мітки: барабан, стрічкового, конвеєра
