Барабан стрічкового конвеєра
Номер патенту: 45062
Опубліковано: 26.10.2009
Автори: Щеглов Олег Михайлович, Суглобов Володимир Васильйович, Гринько Павло Анатолійович
Формула / Реферат
Барабан стрічкового конвеєра, робоча поверхня якого утворена спряженими між собою горизонтальною та торцевими нахиленими ділянками, який відрізняється тим, що торцеві нахилені ділянки мають форму кривої другого порядку.
Текст

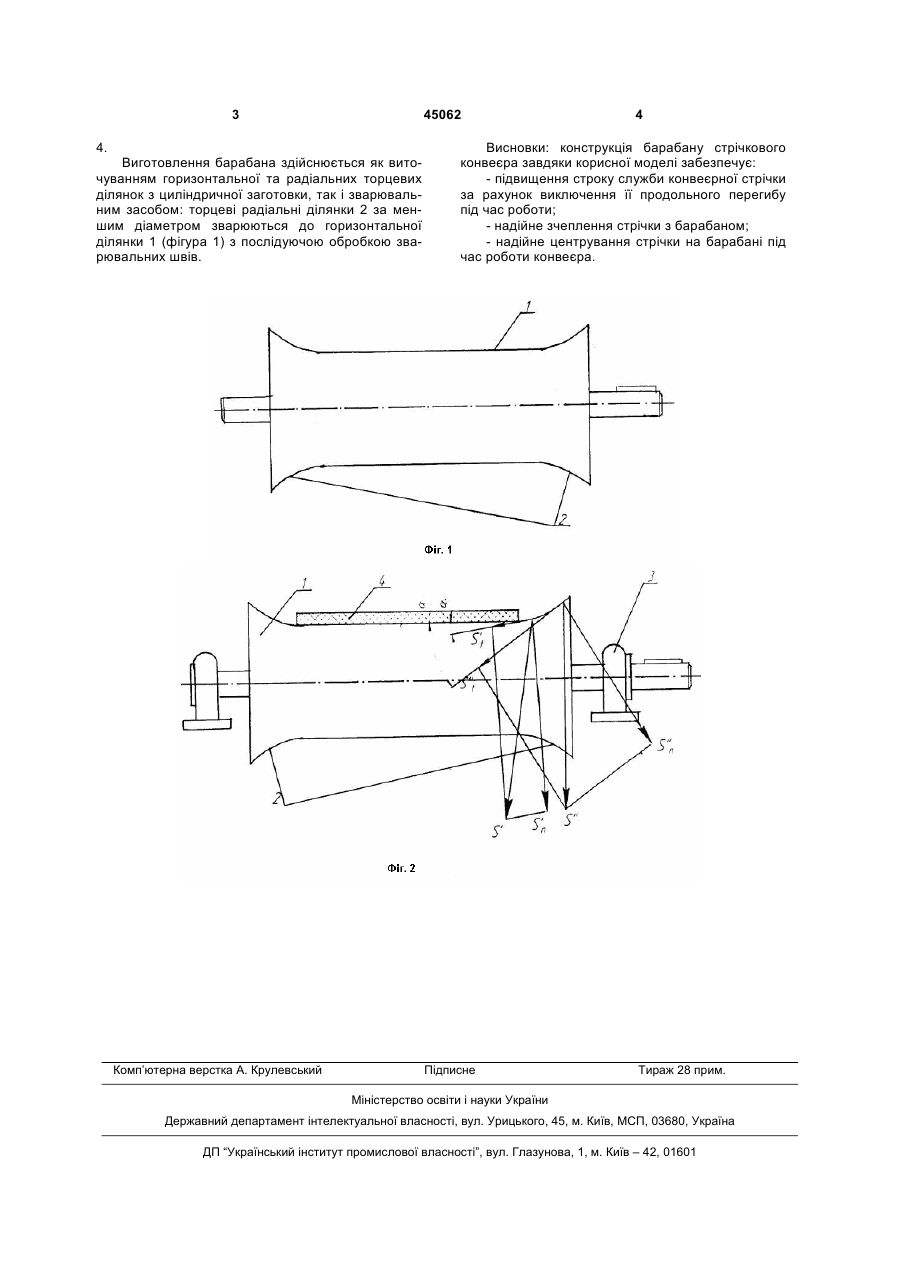

Барабан стрічкового конвеєра, робоча поверхня якого утворена спряженими між собою горизонтальною та торцевими нахиленими ділянками, який відрізняється тим, що торцеві нахилені ділянки мають форму кривої другого порядку. (19) (21) u200904862 (22) 18.05.2009 (24) 26.10.2009 (46) 26.10.2009, Бюл.№ 20, 2009 р. (72) ЩЕГЛОВ ОЛЕГ МИХАЙЛОВИЧ, СУГЛОБОВ ВОЛОДИМИР ВАСИЛЬЙОВИЧ, ГРИНЬКО ПАВЛО АНАТОЛІЙОВИЧ 3 45062 4. Виготовлення барабана здійснюється як виточуванням горизонтальної та радіальних торцевих ділянок з циліндричної заготовки, так і зварювальним засобом: торцеві радіальні ділянки 2 за меншим діаметром зварюються до горизонтальної ділянки 1 (фігура 1) з послідуючою обробкою зварювальних швів. Комп’ютерна верстка А. Крулевський 4 Висновки: конструкція барабану стрічкового конвеєра завдяки корисної моделі забезпечує: - підвищення строку служби конвеєрної стрічки за рахунок виключення її продольного перегибу під час роботи; - надійне зчеплення стрічки з барабаном; - надійне центрування стрічки на барабані під час роботи конвеєра. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrum of belt conveyer
Автори англійськоюSchehlov Oleh Mykhailovych, Suhlobov Volodymyr Vasyliovych, Hrynko Pavlo Anatoliiovych
Назва патенту російськоюБарабан ленточного конвейера
Автори російськоюЩеглов Олег Михайлович, Суглобов Владимир Васильевич, Гринько Павел Анатольевич
МПК / Мітки
МПК: B65G 15/00
Мітки: барабан, стрічкового, конвеєра
