Тензорезисторний датчик сили
Номер патенту: 63033
Опубліковано: 15.01.2004
Автори: Орлов Валерій Олександрович, Нікітінський Михайло Павлович, Капітельман Леонід Вільямович
Формула / Реферат

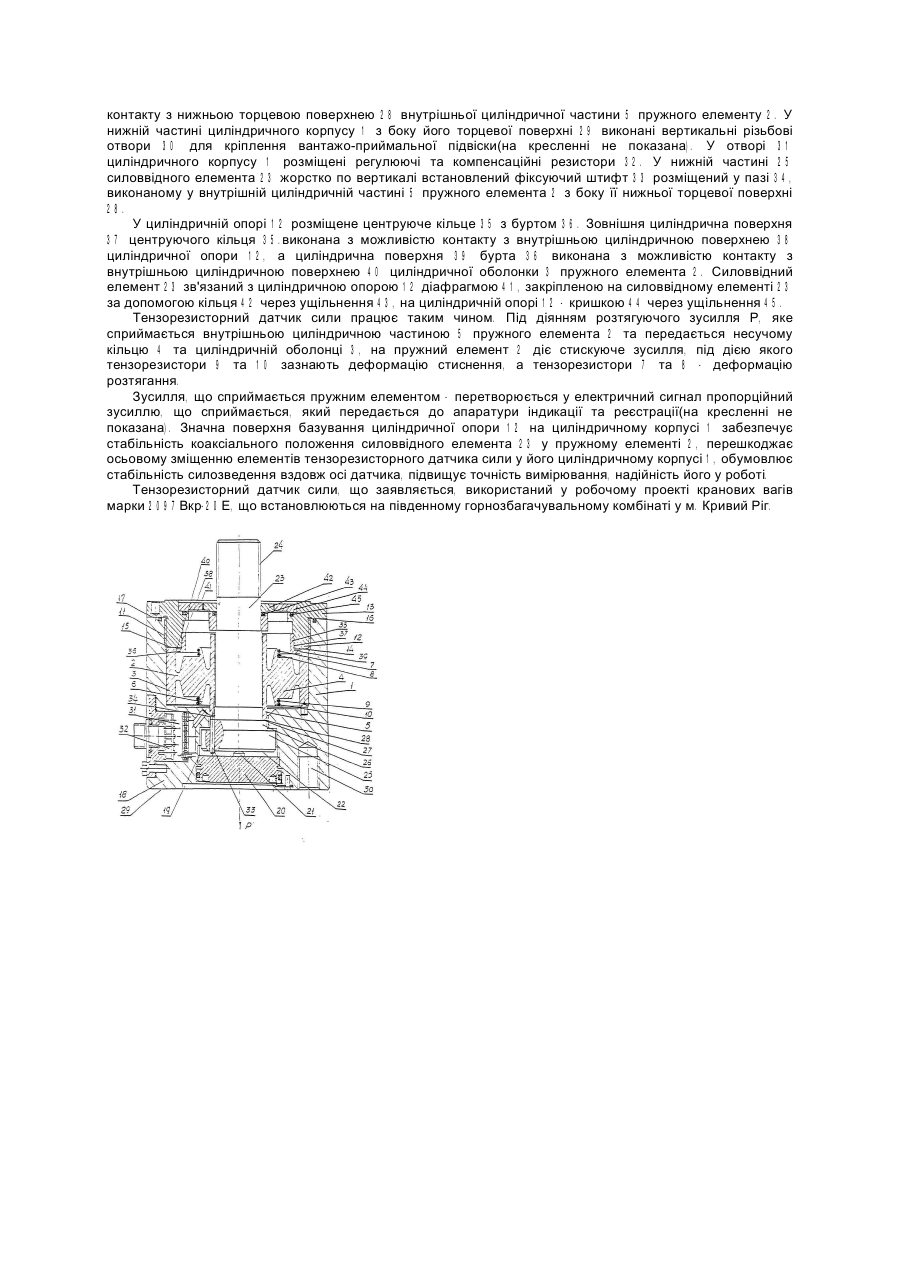

1. Тензорезисторний датчик сили, який містить циліндричний корпус, силоввідний елемент, розміщений у корпусі, та виконаний у вигляді тіла обертання пружний елемент, який містить циліндричну оболонку, сполучене з нею несуче кільце, на концентричних виступах якого, розташованих на його торцевих поверхнях, розміщені тензорезистори, який відрізняється тим, що він оснащений зв'язаною різьбовим з'єднанням з циліндричним корпусом циліндричною опорою з кільцевим горизонтальним виступом, нижня торцева поверхня якого виконана з можливістю контакту з верхньою торцевою поверхнею циліндричної оболонки пружного елемента, а нижня торцева поверхня горизонтального виступу виконана з можливістю контакту з верхньою торцевою поверхнею циліндричного корпуса, в нижній частині якого коаксіально розташована зв'язана з ним різьбовим з'єднанням регулювальна кришка з упором, який виконаний з можливістю контакту з нижньою торцевою поверхнею коаксіально розміщеного у пружному елементі силоввідного елемента, верхня різьбова частина якого розташована над циліндричною опорою, а в нижній частині його виконаний кільцевий горизонтальний виступ, торцева поверхня якого виконана з можливістю контакту з нижньою торцевою поверхнею внутрішньої циліндричної частини пружного елемента, при цьому у нижній частині циліндричного корпуса з боку його торцевої поверхні виконані вертикальні різьбові отвори для кріплення вантажоприймальної підвіски.
2. Тензорезисторний датчик сили за п. 1, який відрізняється тим, що у нижній частині силоввідного елемента жорстко по вертикалі встановлений фіксуючий штифт, розміщений у пазу, виконаному у внутрішній циліндричній частині пружного елемента з боку її торцевої поверхні.
3. Тензорезисторний датчик сили по п. 1, який відрізняється тим, що регулювальні та компенсаційні резистори розміщені в отворі, виконаному у нижній частині циліндричного корпуса.
Додаткова інформація
Назва патенту англійськоюStrain gage force transducer
Автори англійськоюOrlov Valerii Oleksandrovych, Nikitinskyi Mykhaylo Pavlovych, Kapitelman Leonid Viliamovych
Назва патенту російськоюТензорезисторный датчик усилия
Автори російськоюОрлов Валерий Александрович, Никитинский Михаил Павлович, Капительман Леонид Вильямович
МПК / Мітки
Мітки: тензорезисторний, сили, датчик
