Жезл модифікований працівника даі з ультрафіолетовою підсвіткою для перевірки документів жм-2

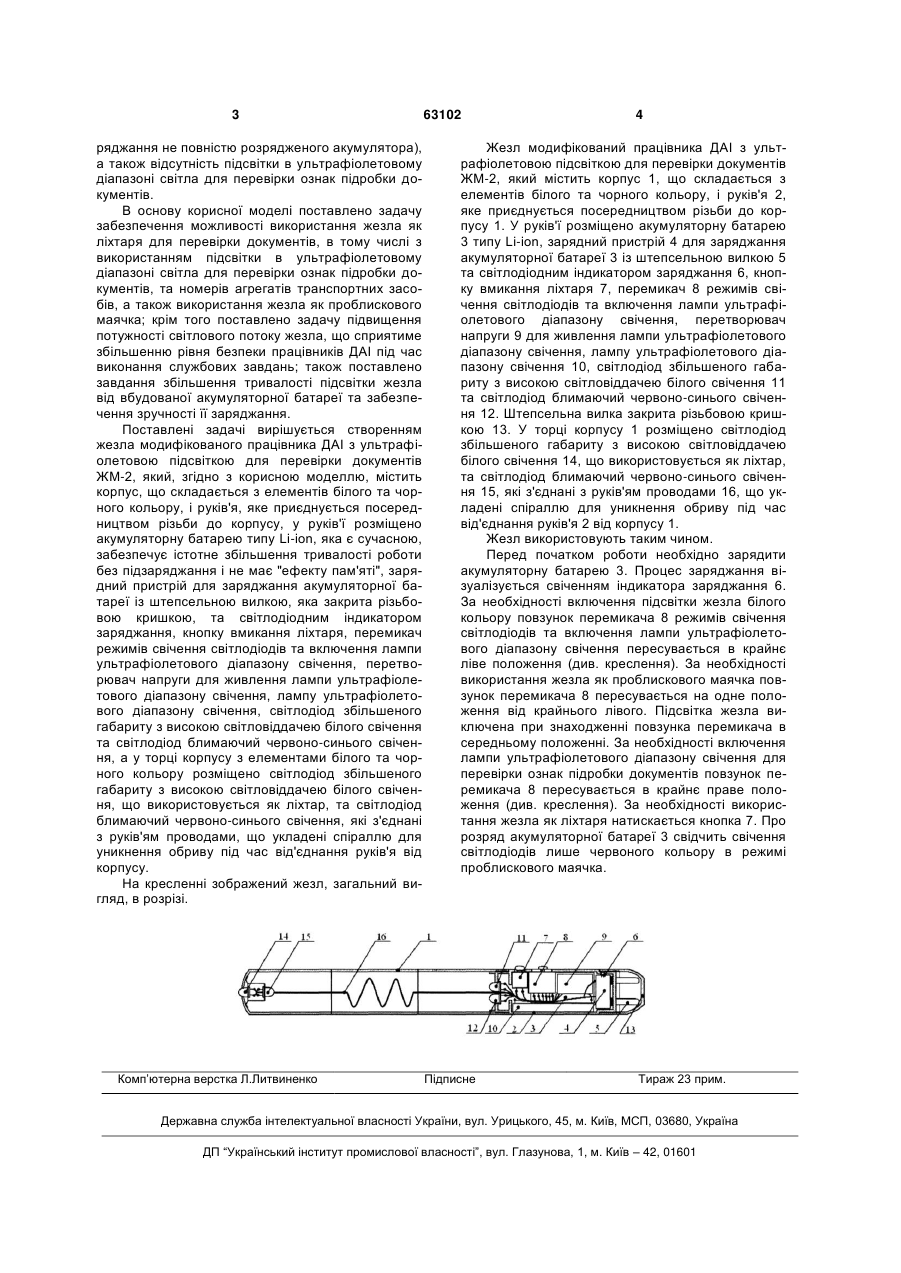

Жезл модифікований працівника ДАІ з ультрафіолетовою підсвіткою для перевірки документів ЖМ-2, що містить корпус, що складається з елементів білого та чорного кольору, і руків'я, яке приєднується різьбою до корпусу, у руків'ї розміщено акумуляторну батарею, зарядний пристрій для заряджання акумуляторної батареї із штепсель U 2 (19) 1 3 ряджання не повністю розрядженого акумулятора), а також відсутність підсвітки в ультрафіолетовому діапазоні світла для перевірки ознак підробки документів. В основу корисної моделі поставлено задачу забезпечення можливості використання жезла як ліхтаря для перевірки документів, в тому числі з використанням підсвітки в ультрафіолетовому діапазоні світла для перевірки ознак підробки документів, та номерів агрегатів транспортних засобів, а також використання жезла як проблискового маячка; крім того поставлено задачу підвищення потужності світлового потоку жезла, що сприятиме збільшенню рівня безпеки працівників ДАІ під час виконання службових завдань; також поставлено завдання збільшення тривалості підсвітки жезла від вбудованої акумуляторної батареї та забезпечення зручності її заряджання. Поставлені задачі вирішується створенням жезла модифікованого працівника ДАІ з ультрафіолетовою підсвіткою для перевірки документів ЖМ-2, який, згідно з корисною моделлю, містить корпус, що складається з елементів білого та чорного кольору, і руків'я, яке приєднується посередництвом різьби до корпусу, у руків'ї розміщено акумуляторну батарею типу Li-ion, яка є сучасною, забезпечує істотне збільшення тривалості роботи без підзаряджання і не має "ефекту пам'яті", зарядний пристрій для заряджання акумуляторної батареї із штепсельною вилкою, яка закрита різьбовою кришкою, та світлодіодним індикатором заряджання, кнопку вмикання ліхтаря, перемикач режимів свічення світлодіодів та включення лампи ультрафіолетового діапазону свічення, перетворювач напруги для живлення лампи ультрафіолетового діапазону свічення, лампу ультрафіолетового діапазону свічення, світлодіод збільшеного габариту з високою світловіддачею білого свічення та світлодіод блимаючий червоно-синього свічення, а у торці корпусу з елементами білого та чорного кольору розміщено світлодіод збільшеного габариту з високою світловіддачею білого свічення, що використовується як ліхтар, та світлодіод блимаючий червоно-синього свічення, які з'єднані з руків'ям проводами, що укладені спіраллю для уникнення обриву під час від'єднання руків'я від корпусу. На кресленні зображений жезл, загальний вигляд, в розрізі. Комп’ютерна верстка Л.Литвиненко 63102 4 Жезл модифікований працівника ДАІ з ультрафіолетовою підсвіткою для перевірки документів ЖМ-2, який містить корпус 1, що складається з елементів білого та чорного кольору, і руків'я 2, яке приєднується посередництвом різьби до корпусу 1. У руків'ї розміщено акумуляторну батарею 3 типу Li-ion, зарядний пристрій 4 для заряджання акумуляторної батареї 3 із штепсельною вилкою 5 та світлодіодним індикатором заряджання 6, кнопку вмикання ліхтаря 7, перемикач 8 режимів свічення світлодіодів та включення лампи ультрафіолетового діапазону свічення, перетворювач напруги 9 для живлення лампи ультрафіолетового діапазону свічення, лампу ультрафіолетового діапазону свічення 10, світлодіод збільшеного габариту з високою світловіддачею білого свічення 11 та світлодіод блимаючий червоно-синього свічення 12. Штепсельна вилка закрита різьбовою кришкою 13. У торці корпусу 1 розміщено світлодіод збільшеного габариту з високою світловіддачею білого свічення 14, що використовується як ліхтар, та світлодіод блимаючий червоно-синього свічення 15, які з'єднані з руків'ям проводами 16, що укладені спіраллю для уникнення обриву під час від'єднання руків'я 2 від корпусу 1. Жезл використовують таким чином. Перед початком роботи необхідно зарядити акумуляторну батарею 3. Процес заряджання візуалізується свіченням індикатора заряджання 6. За необхідності включення підсвітки жезла білого кольору повзунок перемикача 8 режимів свічення світлодіодів та включення лампи ультрафіолетового діапазону свічення пересувається в крайнє ліве положення (див. креслення). За необхідності використання жезла як проблискового маячка повзунок перемикача 8 пересувається на одне положення від крайнього лівого. Підсвітка жезла виключена при знаходженні повзунка перемикача в середньому положенні. За необхідності включення лампи ультрафіолетового діапазону свічення для перевірки ознак підробкидокументів повзунок перемикача 8 пересувається в крайнє праве положення (див. креслення). За необхідності використання жезла як ліхтаря натискається кнопка 7. Про розряд акумуляторної батареї 3 свідчить свічення світлодіодів лише червоного кольору в режимі проблискового маячка. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
