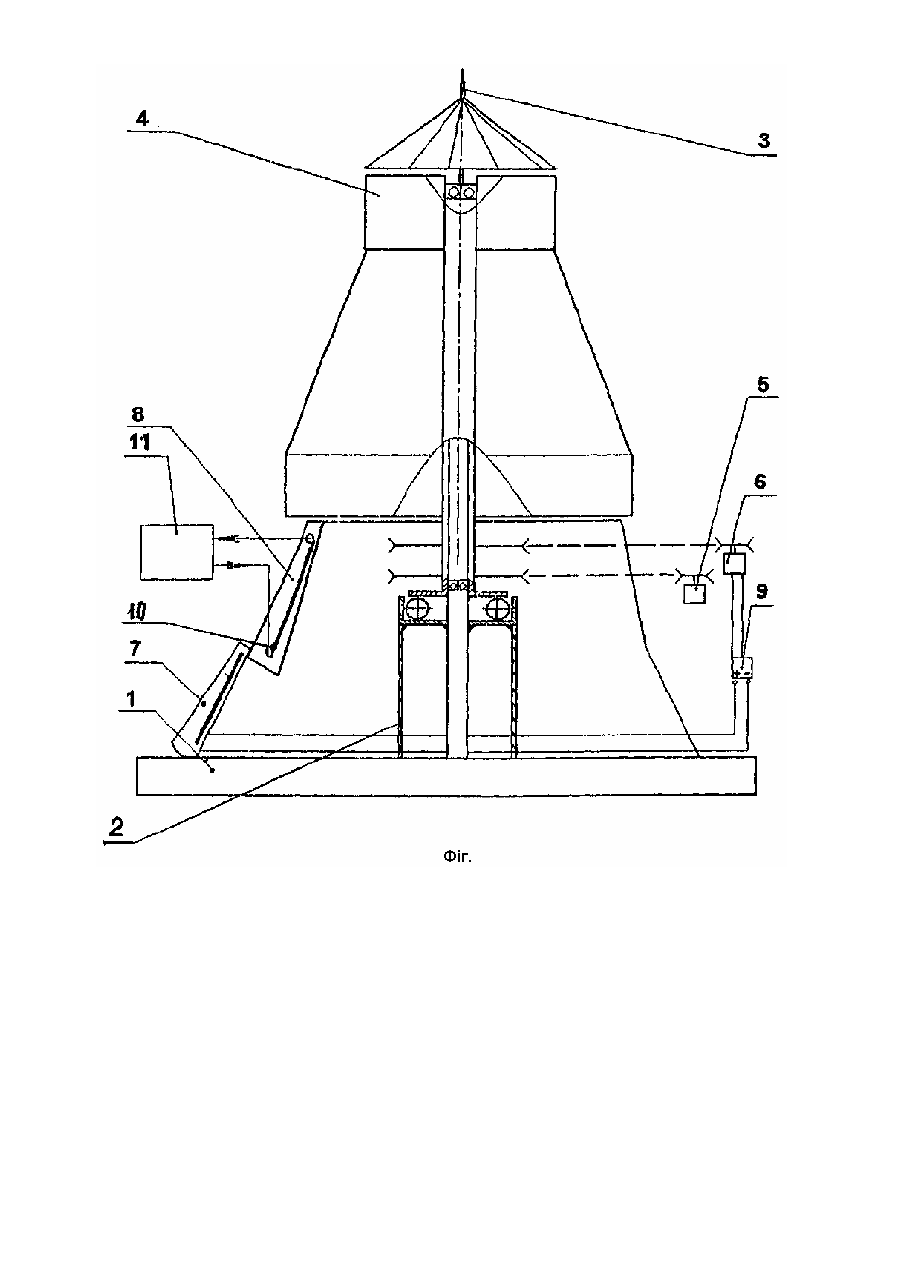

Електроенергетична установка, що містить блок перетворення механічної енергії в електричну, який виконано у вигляді ротора з приєднаним до нього електрогенератором, блок перетворення променевої енергії сонця з поглинаючою поверхнею, розміщеною перпендикулярно напрямку сонця, яка відрізняється тим, що блок перетворення механічної енергії в електричну виконано у вигляді відкритого ротора з вертикальною віссю обертання, який кінематично з'єднаний з електрогенератором і насосами підкачки, а другий блок перетворення променевої енергії сонця виконано у вигляді приєднаної до теплового акумулятора секції теплових сонячних колекторів, до нижньої частини якої прикріплена секція геліосистем, з'єднаних з електричним акумулятором, і які встановлені на загальній опорі з вежею з можливістю регулювання нахилу.

Текст

Винахід відноситься до нетрадиційної енергетики, а саме до пристроїв перетворення енергії вітру та променевої енергії сонця на механічну, електричну та теплову. Відомі пристрої, які використовують енергію сонця, наприклад "Сонячний нагрівач" (а.с. СРСР №1615484), який призначено для використання сонячної енергії з метою нагріву. Він містить нерухомий напівсферичний дзеркальний віддзеркалювач і нерухомий теплоприймач та контрвіддзеркалювач у вигляді кульового сегменту. Але такий пристрій безпосередньо не може бути використаний як електростанція. Найбільш близьким по технічній суті являється патент України (№32898А), електроенергетична установка містить блок перетворення променевої енергії сонця, який виконано у вигляді вертикальної встановленої труби змінного перерізу з розширенням у верхньому та нижньому перерізі і звуженням в середній частині труби, труба виконана із двох різних металів застикованих по повздовжньому перерізу труби, один з них прозорий, а другий з внутрішньою поверхнею з як найбільшим ступенем поглинання променевої енергії. Блок перетворення механічної енергії на електричну в вигляді ротора розташованого в найбільш звуженій частині труби з орієнтацією лопатей перпендикулярно до осі труби і приєднаних до них електрогенератора. Установка в цілому встановлена в місці, де забезпечують найбільш сприятливі умови для освітлення труби сонцям, при цьому вона зорієнтована прозорою частиною в напрямку до променів сонця. Крім того, для найбільшої ефективності установки, нижня частина перекрита дном з поверхнею із матеріалу, подібного до матеріалу протилежної прозорій частині труби, а саме - матеріалу з якнайбільшим ступенем поглинання променевої енергії. З боку нижнього краю прозорої частини труби виконано отвір, утворений між дном і перерізом труби з на хилом в напрямку від вер ху отвору з боку прозорої частини труби донизу збоку протилежної частини труби. Найбільша ефективність може бути отримана при нахилі під кутом 30°-40°, крім того, з боку вершини кута (низ частини труби, яка протилежна прозорій частині) поглинаюча поверхня виконана у вигляді однієї чи декількох площадок, розміщених приблизно перпендикулярно до напрямку променів сонця. Основним недоліком цього пристрою є недостатня ефективність роботи установки з тієї причини, що конструкція передбачає застосування малоефективного ротору в обмеженій трубі, в якій можуть бути використані тільки вертикальні потоки вітру. Наявність труби змінного перерізу ускладнює конструкцію. А відсутність можливості регулювання нахилу поглинаючої поверхні труби обмежує її ефективність в використанні для перетворення сонячної енергії залежно від траєкторії руху сонця. В основу даного винаходу покладена задача створити таку електроенергетичну установку, конструктивні особливості якої забезпечили можливість підвищення ефективності її роботи при розширенні сфери застосування. Це досягається тим, що в електроенергетичній установці, що містить блок перетворення механічної енергії в електричну, який виконано у вигляді ротора з приєднаним до нього електрогенератором, блок перетворення променевої енергії сонця з поглинаючою поверхнею, розміщеною приблизно перпендикулярно напрямку сонця, блок перетворення механічної енергії в електричну виконано в вигляді відкритого ротора з вертикальною віссю обертання, який кінематично з'єднаний з електрогенератором і насосами підкачки, а другий блок перетворення променевої енергії сонця виконано у вигляді приєднаної до теплового акумулятора секції теплових сонячних колекторів, до нижньої частини якої прикріплена секція геліосистем, з'єднаних з електричним акумулятором, і які встановлені на загальній опорі з вежею з можливістю регулювання нахилу. На відміну від прототипу, конструктивні особливості якого не забезпечують достатньої ефективності перетворення енергії вітрового потоку та променевої енергії сонця, згідно винаходу введення в конструкцію відкритого ротора сприяє використанню не тільки вертикальних а й горизонтальних потоків вітру, що створює можливість використання енергії вітру будь-якого напрямку. А конструкція запропонованих секційних колекторів і геліосистем має можливість регулювання кута нахилу, що створює умови максимального сприйняття сонячних променів і виходу його енергії. Все це сприяє підвищенню к.к.д. установки, робить установку більш універсальною при перетворенні нетрадиційних джерел енергії в електричну, механічну та теплову. На кресленні (фіг.) зображена електроенергетична установка. Установка складається з загальної опори 1 з вежею 2. На вежі 2 закріплена штанга 3, на якій встановлений ротор 4 з вертикальною віссю обертання. Ротор 4 кінематично з'єднаний з насосом підкачки 5 та електрогенератором 6. На опорі 1 встановлені з можливістю регулювання нахилу секції геліосистем 7, до яких приєднані секції теплових сонячних колекторів 8. Секції геліосистем 7 з'єднані з електричним акумулятором 9, який має поглинаючу поверхню 10, а секції теплових сонячних колекторів 8 з'єднані з тепловим акумулятором 11. Установка працює таким чином. Вітровий потік будь якого напрямку діє на ротор вітродвигуна 4, при цьому секції геліосистем і секційний колектор направляє потік вітру по нахиленій площинні в вертикальному напрямку, що сприяє використанню нижній вихрових потоків. Ротор 4 обертається відносно нерухомої штанги 3 і кінематично з'єднаним з насосом підкачки 5 та електрогенератором 6. Сонячне проміння одночасно падає на поглинаючу поверхню 10 секційного колектора 8, який взаємно зв'язаний з тепловим акумулятором 11, і на секції геліосистем 7, які з'єднані з електричним акумулятором 9, який у свою чергу зв'язаний з електрогенератором 6. Таким чином, запропонована конструкція електроенергетичної установки більш ефективна та універсальна в застосуванні в порівнянні з відомими технічними рішеннями зокрема прототипом, її широке промислове застосування, в будь-яких регіонах країни.

Дивитися

Додаткова інформація

Назва патенту англійською

Electric power plant

Автори англійською

Karmanov Viktor Vasyliovych, Yuidin Roman Yuriiovych, Karmanov Serhii Viktorovych

Назва патенту російською

Электроэнергетическая установка

Автори російською

Карманов Виктор Васильевич, Юдин Роман Юрьевич, Карманов Сергей Викторович

МПК / Мітки

МПК: F24J 2/06

Мітки: електроенергетична, установка
