Транссегментарний стержень

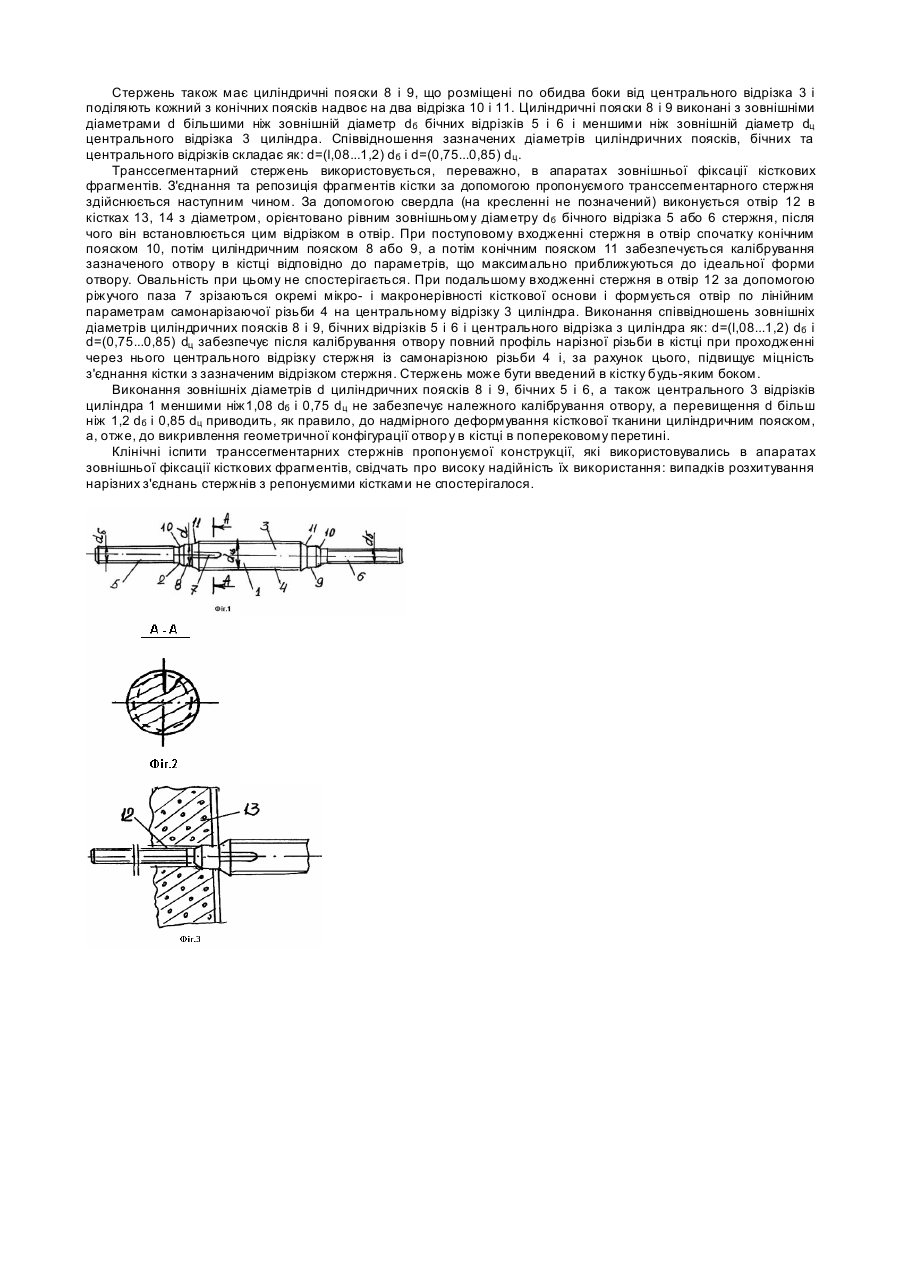

Винахід відноситься до медичної техніки і стосується безпосередньо удосконалення транссегментарного стержня, що використовується, переважно, в апаратах зовнішньої фіксації в травматології і ортопедії. Відомий транссегментарний стержень, виконаний у вигляді двоступінчастого циліндра, на одній із ступіней якого виконана самонарізна різь (каталог фірми Aesculap, Німеччина, від 5.1992 p.. Implants and Instrument, с. 605). Недоліком даного стержня є обмежені можливості корегуючої дії при наявності коротких фрагментів за рахунок неможливості передачі зусиль при консольному розташуванні опорних елементів Найбільш близьким по суті і досягаемому результату до технічного рішення, що пропонується, є транссегментарний стержень, виконаний у вигляді багатоступінчастого циліндра, що містить сполучені між собою конічними поясками центральний відрізок з самонарізною різьбою на ньому, наприклад трикутною, і два, розташованих по обидва боки від нього, бічних відрізка із зовнішніми діаметрами, меншими зовнішнього діаметра центрального відрізка, а також ріжучий паз, розміщений на центральному відрізку (каталог фірми Aesculap, Німеччина, від 5.1992p.. Implants and Instrument, с.605). Бічні відрізки циліндра виконуються або гладкими, або з метричною нарізкою. Виконання відомих стержнів передбачає попереднє виконання крізних каналів з діаметром, рівним зовнішньому діаметру бічних відрізків циліндра. Останні призначені для центрування стержня при входженні центрального його відрізка в крізний канал. Але внаслідок неможливості центрування інструмента, яким виконується канал, наприклад свердла, цей канал (отвір) значно відрізняється як по діаметру, так і по конфігурації в поперековому перетині від поперекового периметра бічних відрізків стержня. Останні, таким чином, не виконують одної з своїх функцій по центруванню стержня і при розташуванні центрального відрізка стержня в кістці міцність їх з'єднання, в силу цієї обставини, незначна. Нарізне з'єднання кістки з стержнем при цьому не є надійним, розхитується і належить заміні на другий стержень з наступним збільшенням діаметра крізного отвору в кістці і стержня, що підвищує травматизацію хворих і знижує надійність використання стержня. Особливо цей недолік в значній мірі виявляється на епіфізарних і метафізарних відрізках кістки з губчастою кістковою тканиною, де сформований подібним способом крізний отвір в кістці сприяє інтенсивному викрашуванню губчастої тканини. Завдання винаходу полягає у створенні транссегментарного стержня, який забезпечує формування крізного отвору в кістки відповідно до параметрів самонарізної різьби центрального відрізку стержня перед розміщенням його в зазначеному отворі, а тим самим, якісне і стабільніше з'єднання стержня з кісткою та високу надійність його використання. Поставлене завдання вирішується тим, що транссегментарний стержень, виконаний у вигляді багатоступінчастого циліндра, що містить сполучені між собою конічними поясками центральний відрізок з самонарізною різьбою, наприклад трикутною, і два, розташованих по обидва боки від нього, бічних відрізка, а також ріжучий паз, розміщений на центральному відрізку, згідно до винаходу має додатково циліндричні пояски, що поділяють кожний з конічних поясків надвоє, при цьому діаметр циліндричних поясків виконаний більшим, ніж зовнішні діаметри бічних відрізків і меншим, ніж зовнішній діаметр циліндричного відрізка, а співвідношення зазначених діаметрів циліндричних поясків, бічних та центрального відрізків складає як: d=(l,08...1,2) dб і d=(0,75...0,85) dц , де: d, dб і dц - зовнішні діаметри циліндричних поясків, бічних та центрального відрізків відповідно. Порівняння пропонуємого технічного рішення з відомим (прототипом) показує, що новими суттєвими ознаками тут є наступні: 1. Наявність циліндричних поясків, що поділяють конічні пояски надвоє, і виконання циліндричних поясків з діаметром, більшим зовнішнього діаметра бічних відрізків і меншим зовнішнього діаметра центрального відрізка циліндра. 2. Виконання співвідношень зовнішніх діаметрів циліндричних поясків, бічних та центрального відрізків циліндра як d=(l,08...1,2) dб і d=(0,75...0,85) dц , де: d, dб і dц - зовнішні діаметри циліндричних поясків, бічних та центрального відрізків відповідно зовнішні діаметри циліндричних поясків, бічних та центрального відрізку циліндра. Наявність циліндричних поясків, що поділяють конічні пояски надвоє, і виконання циліндричних поясків з діаметром, більшим зовнішнього діаметра бічних відрізків і меншим зовнішнього діаметра центрального відрізка забезпечує калібрування крізного отвору в кістці після попереднього виконання цього отвору інструментом, відповідно до параметрів, які максимально приблизні до ідеальної форми отвору. Виконання співвідношень зовнішніх діаметрів циліндричних поясків, бічних та центрального відрізків циліндра як: d=(l,08...1,2) d б і d=(0,75...0,85) d ц , де: d, dб і dц - відповідно зовнішні діаметри циліндричних поясків, бічних та центрального відрізків циліндра, дозволяє забезпечити повний профіль нарізної різьби в отворі кістки після попереднього калібрування його циліндричними і конічними поясками стержня і, за рахунок цього, підвищити стабільність з'єднання кістки із центральним відрізком стержня та надійність його використання. Аналогічних технічних рішень із схожими ознаками в процесі патентно-інформаційного пошуку не знайдено. Це свідчить про те, що технічне рішення, що пропонується, є суттєво новим, промислове і клінічне корисним і має винахідницький рівень. Винахід пояснюється кресленнями, де :на фіг.1 зображений пропонуємий транссегментарний стержень; на фіг.2 - перетин А-А на фіг.1; на фіг.3 - розташування стержня перед уведенням його до отвору кістки. Транссегментарний стержень виконаний у вигляді багатоступенчастого циліндра 1, що містить сполучені між собою конічними поясками 2 центральний відрізок 3 з самонарізною різьбою 4 на ньому, наприклад трикутною, і два, розташованих по обидва боки від нього, бічних відрізка 5 і 6 із зовнішніми діаметрами dб , меншими зовнішнього діаметра dц центрального відрізка 3, а також - ріжучий паз 7, розміщений на центральному відрізку циліндра. Бічні відрізки 5 і 6 можуть бути як гладкими, так і з виконаною на них метричною різьбою. Останній варінь виконання бічних відрізків більш придатний, так як дозволяє здійснити дозовані переміщення фрагментів кістки, що підвищує точність репозиції їх. Стержень також має циліндричні пояски 8 і 9, що розміщені по обидва боки від центрального відрізка 3 і поділяють кожний з конічних поясків надвоє на два відрізка 10 і 11. Циліндричні пояски 8 і 9 виконані з зовнішніми діаметрами d більшими ніж зовнішній діаметр dб бічних відрізків 5 і 6 і меншими ніж зовнішній діаметр dц центрального відрізка 3 циліндра. Співвідношення зазначених діаметрів циліндричних поясків, бічних та центрального відрізків складає як: d=(l,08...1,2) dб і d=(0,75...0,85) d ц . Транссегментарний стержень використовується, переважно, в апаратах зовнішньої фіксації кісткових фрагментів. З'єднання та репозиція фрагментів кістки за допомогою пропонуємого транссегментарного стержня здійснюється наступним чином. За допомогою свердла (на кресленні не позначений) виконується отвір 12 в кістках 13, 14 з діаметром, орієнтовано рівним зовнішньому діаметру dб бічного відрізка 5 або 6 стержня, після чого він встановлюється цим відрізком в отвір. При поступовому входженні стержня в отвір спочатку конічним пояском 10, потім циліндричним пояском 8 або 9, а потім конічним пояском 11 забезпечується калібрування зазначеного отвору в кістці відповідно до параметрів, що максимально приближуються до ідеальної форми отвору. Овальність при цьому не спостерігається. При подальшому входженні стержня в отвір 12 за допомогою ріжучого паза 7 зрізаються окремі мікро- і макронерівності кісткової основи і формується отвір по лінійним параметрам самонарізаючої різьби 4 на центральному відрізку 3 циліндра. Виконання співвідношень зовнішніх діаметрів циліндричних поясків 8 і 9, бічних відрізків 5 і 6 і центрального відрізка з циліндра як: d=(l,08...1,2) dб і d=(0,75...0,85) dц забезпечує після калібрування отвору повний профіль нарізної різьби в кістці при проходженні через нього центрального відрізку стержня із самонарізною різьби 4 і, за рахунок цього, підвищує міцність з'єднання кістки з зазначеним відрізком стержня. Стержень може бути введений в кістку будь-яким боком. Виконання зовнішніх діаметрів d циліндричних поясків 8 і 9, бічних 5 і 6, а також центрального 3 відрізків циліндра 1 меншими ніж1,08 dб і 0,75 dц не забезпечує належного калібрування отвору, а перевищення d більш ніж 1,2 d б і 0,85 dц приводить, як правило, до надмірного деформування кісткової тканини циліндричним пояском, а, отже, до викривлення геометричної конфігурації отвор у в кістці в поперековому перетині. Клінічні іспити транссегментарних стержнів пропонуємої конструкції, які використовувались в апаратах зовнішньої фіксації кісткових фрагментів, свідчать про високу надійність їх використання: випадків розхитування нарізних з'єднань стержнів з репонуємими кістками не спостерігалося.
