Датчик тяги в топковому агрегаті

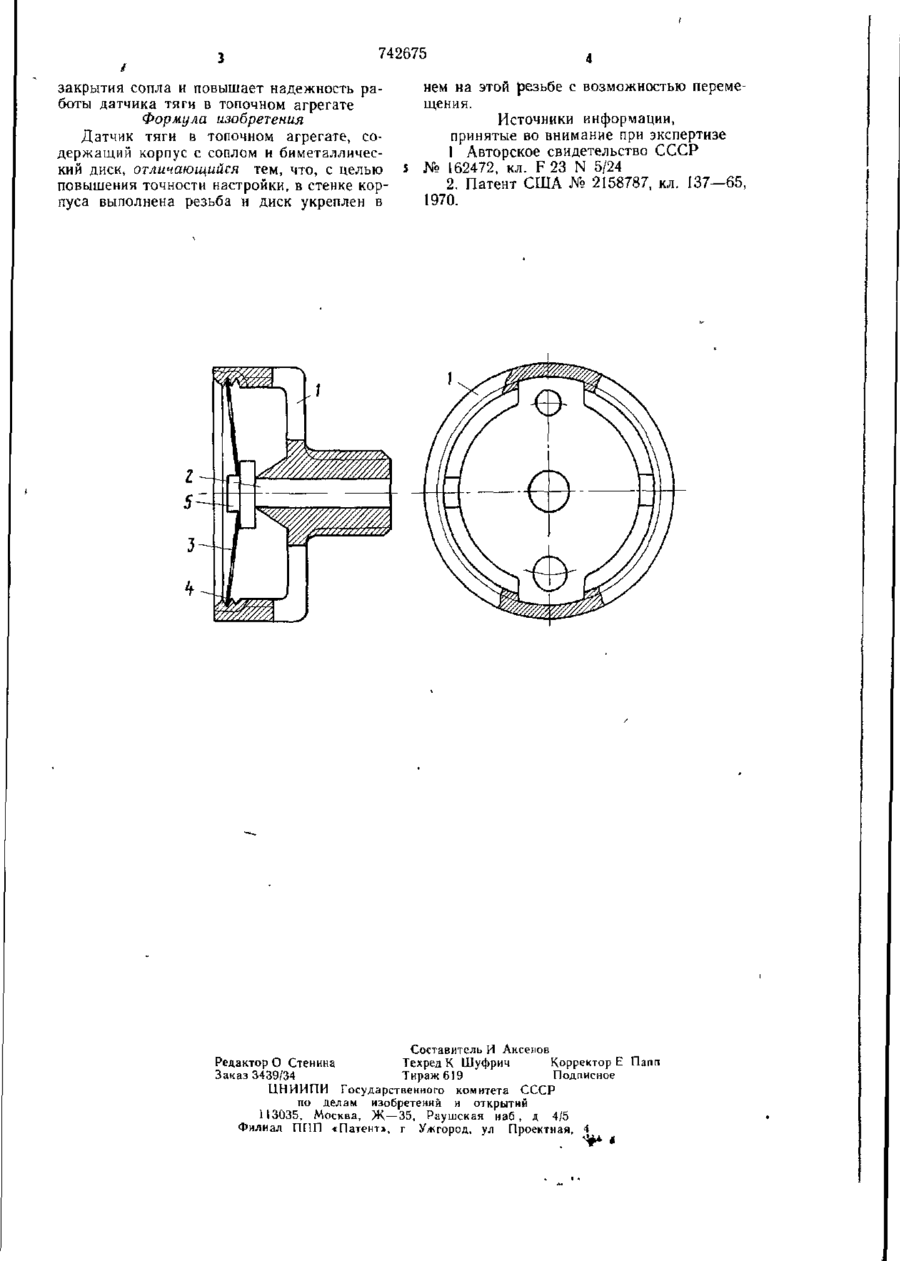

Союз Советских 4иал исгичес Республик (П) (61) Дополнительное к авт. сві/д-ву — (22) Заявлено 25.02.76 (21) 2326689/24-06 2 F 23 N 5/04 с присоединением заявки № — Государственный комитет (51) М Кл. (23) Приоритет — СССР оо делам изобретений и открытий Опубликовано 25.06.80. Бюллетень №23 (53) УДК621.182. .261(088.8) Дата опубликования описания 05.07.80 В. (72) Автор изобретения Т. Дуденко Донецкое научно-производственное объединение «Газоаппарат» (71) Заявитель (54) ДАТЧИК ТЯГИ В АГРЕГАТЕ ТОПОЧНОМ I Это достигается тем, что в стенке корпуса выполнена резьба и диск укреплен в нем на этой резьбе с возможностью перемещения. На чертеже изображен датчик тяги в топочном пространстве. Датчкк содержит корпус 1 с соплом 2 и биметаллический диск 3. В корпусе датчика выполнена резьба 4. В центре диска укреплен клапан 5. Изобретение относится к области аотоматического контроля технологических процессов в топочных агрегатах и может быть применено, в частности, в пневматических и термоэлектрических системах газовой автоматики бытовых водонагревателей, котлов и печей. Известны датчики тяги в топочных агрегатах, содержащие нормально-закрытое сопло и биметаллическую заслонку [1]. Недостатком известных датчиков является низкая надежность, связанная со сложностью конструкции датчика. Из известных датчиков тяги в топочном агрегате наиболее близким к предлагаемому изобретению является датчик тяги, содержащий корпус с соплом и биметаллический диск [2]. Недостатком этого датчика является низкая точность настройки степени закрытия сопла. Цель изобретения — .повышение точности настройки. 10 Датчик тяги в топочном агрегате работает следующим образом. В рабочем положении датчик устанавливается на патрубке дымохода вблизи аварийного вывода теплового потока продук15 тов сгорания. Продукты сгорания, проходя через зазоры между корпусом 1 и биметаллическим диском 3, нагревают последний, и он, прогибаясь, открывает сопло 2, что является выходным сигналом датчика. Настройка степени закрытия сопла осу20 ществляется поворотом диска и перемещением его по резьбе. Повышение точности настройки степени закрытия сопла обеспечивает герметичность 742675 закрытия сопла и повышает надежность работы датчика тяги в топочном агрегате Формула изобретения Датчик тяги в топочном агрегате, содержащий корпус с соплом и биметаллический диск, отличающийся тем, что, с целью повышения точности настройки, в стенке корпуса выполнена резьба и диск укреплен в нем на этой резьбе с возможностью перемещения. Источники информации, принятые во внимание при экспертизе 1 Авторское свидетельство СССР № 162472, кл. F 2 3 N 5/24 2. Патент США № 2158787, кл. 137—65, 1970. Составитель И Аксенов Редактор О Стенина Техред К Шуфрич Корректор Е Папп Заказ 3439/34 Тираж 619 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений н открытий 113035, Москва, Ж—35, Раушская наб , д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4
