Пристрій для контролю вертикального установлення деталей

Формула / Реферат | Подібні патенти | МПК / Мітки | Код посилання

Номер патенту: 84

Опубліковано: 30.04.1993

Автор: Ільїчев Анатолій Федорович

Завантажити PDF файл.

Формула / Реферат

Формула изобретения

Устройство для контроля вертикальной установки деталей, содержащее отвес и корпус с опорой, отличающееся тем, что, с целью повышения точности и эффективности контроля, корпус снабжен откидным кронштейном, стрелкой с противовесом, шкалой с подсветкой и приспособлением для замера отклонения деталей от вертикали, причем корпус выполнен в виде полой рейки прямоугольного сечения, приспособление для замера отклонения деталей от вертикали - в виде подвижного упора, диска со спиральной прорезью и ручки выдвижения упора со шкалой отклонения от вертикали, а отвес и стрелка установлены на подшипниках с возможностью взаимодействия между собой.

Текст

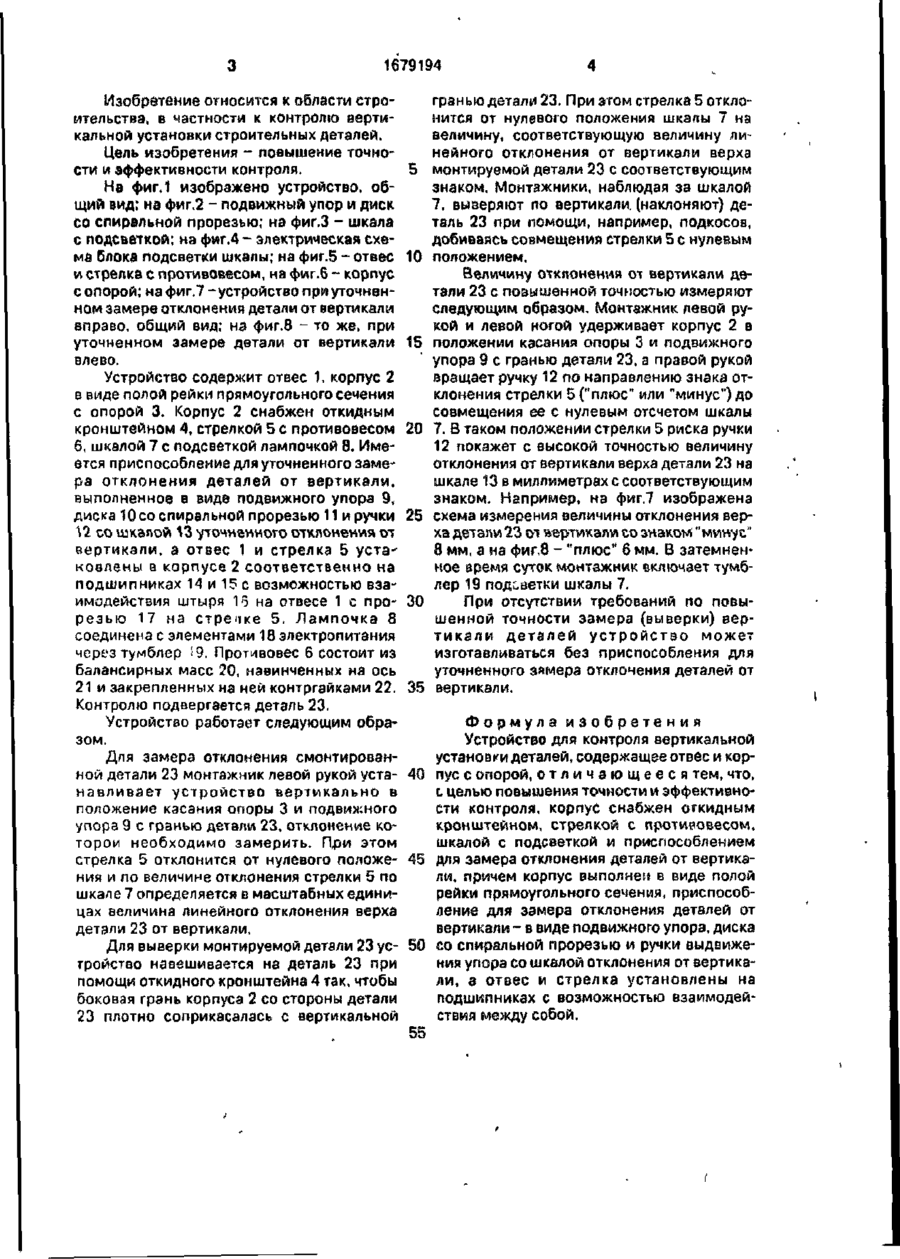

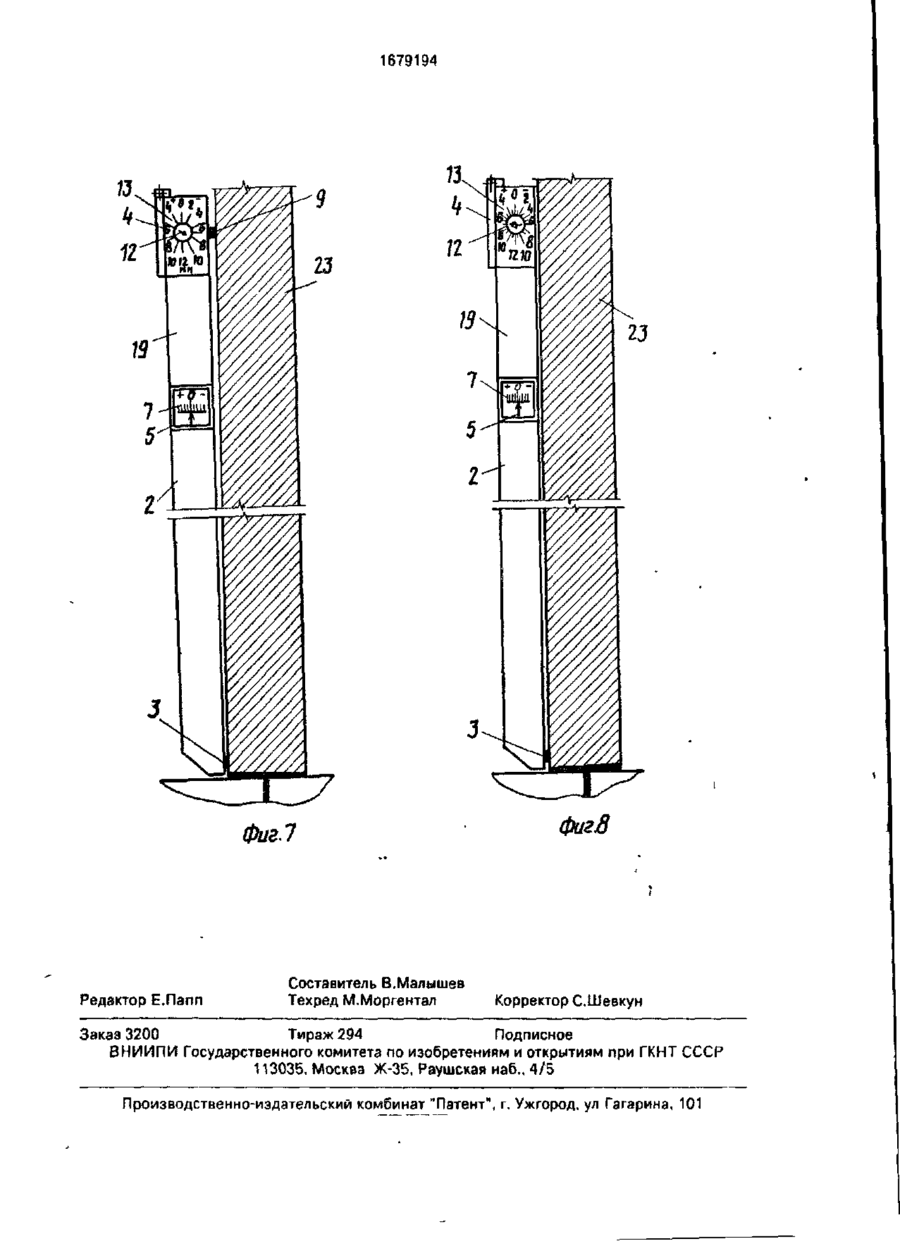

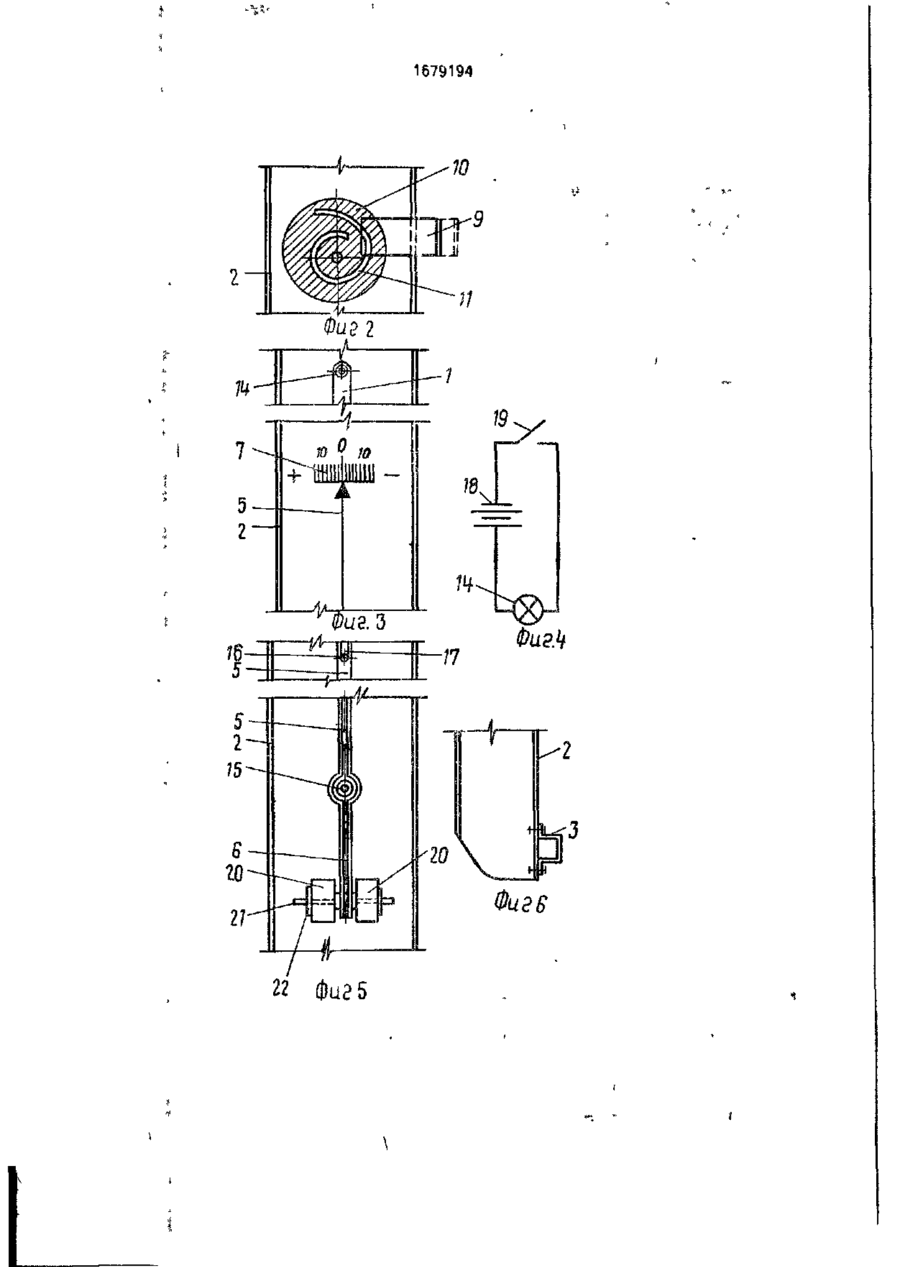

Изобретение относится к строительству, в частности к контролю вертикальной установки строительных деталей. Цель изобретения - повышение точности и эффективности контроля. Устройство содержит отвес 1 и корпус 2 с опорой 3. Корпус 2 снабжен откидным кронштейном 4, стрелкой 5 с противовесом 6, шкалой 7 с подсветкой лампочкой 8. Имеется приспособление для уточненного замера отклонения деталей'от вертикали в виде подвижного упора 9 .диска со спиральной прорезью и ручки 12 со шкалой 13. 8 ил. ел С О Фигі 1679194 Изобретение относится к области строительства, в частности к контролю вертикальной установки строительных деталей. Цель изобретения - повышение точности и эффективности контроля. 5 На фиг,1 изображено устройство, общий вид; на фиг.2 - подвижный упор и диск со спиральной прорезью; на фиг.З - шкала с подсветкой; на фиг.4 - электрическая схема блока подсветки шкалы; на фиг.5 - отвес 10 и стрелка с противовесом, на фих.6 - корпус с опорой; на фиг.7 -устройство при уточненном замере отклонения детали от вертикали вправо, общий вид; на фиг.8 - то же, при уточненном замере детали от вертикали 15 влево. Устройство содержит отвес 1, корпус 2 в виде полой рейки прямоугольного сечения с опорой 3. Корпус 2 снабжен откидным кронштейном 4, стрелкой 5 с противовесом 20 6, шкалой 7 с подсветкой лампочкой 8. Имеется приспособление для уточненного замера отклонения деталей от вертикали, выполненное в виде подвижного упора 9, диска Юсо спиральной прорезью 11 и ручки 25 12 со шкалой 13 уточненного отклонения от вертикали, а отвес 1 и стрелка 5 уста-^ новлены в корпусе 2 соответственно на подшипниках 14 и 15 с возможностью взаимодействия штыря 15 на отвесе 1 с про- 30 резью 17 на стречке 5. Лампочка 8 соединена с элементами 18 электропитания через тумблер

Дивитися

Додаткова інформація

МПК / Мітки

МПК: G01M 19/00, G01C 15/10

Мітки: деталей, пристрій, вертикального, установлення, контролю
